丹佛斯2800變頻器電壓取樣電路在哪里?
今天遇到一臺2800變頻器上電就報ERR7 用操作面板顯示電源電壓270V,用萬用表實測母線電壓330V(220V變頻器，實測輸入電壓250V)

[ 此帖被zzyog在2011-04-26 09:49重新編輯 ]

henshuiwqs

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 197 個
工控威望: 331 點
下載積分: 14721 分
在線時間: 115(小時)
注冊時間: 2010-03-27
最后登錄: 2025-02-15
查看henshuiwqs的主題 / 回貼

1樓發表于: 2011-04-22 21:16

只看該作者 | 小中大

你問題描述的越清楚大家越容易幫到你就這么簡單的幾句話不好發表什么意見的

lu831226

代理施耐德西門子等品牌的元件!

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 312 個
工控威望: 541 點
下載積分: 2493 分
在線時間: 54(小時)
注冊時間: 2011-04-03
最后登錄: 2025-04-27
查看lu831226的主題 / 回貼

2樓發表于: 2011-04-23 13:06

只看該作者 | 小中大

220V的變頻器,你輸入電壓那么高嗎!!

QQ32135553

givemepower

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 176 個
工控威望: 486 點
下載積分: 2281 分
在線時間: 315(小時)
注冊時間: 2010-10-21
最后登錄: 2023-05-30
查看givemepower的主題 / 回貼

3樓發表于: 2011-04-23 17:31

只看該作者 | 小中大

一般取樣電路壞的幾率很小，你查一下整流，濾波，還有啟動限流電阻，這個壞的幾率很大。
萬用表在有無負載的時候測會有差異。

yjhdlp

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 478 個
工控威望: 625 點
下載積分: 2081 分
在線時間: 178(小時)
注冊時間: 2010-11-13
最后登錄: 2022-10-15
查看yjhdlp的主題 / 回貼

4樓發表于: 2011-04-23 21:14

只看該作者 | 小中大

取樣電阻在直流回路的P,N端由8只820k電阻與2只13k電阻串聯組成，將其分壓值作為采樣信號。

zzyog

光洋PLC技術服務及密碼破解

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 505 個
工控威望: 692 點
下載積分: 844 分
在線時間: 557(小時)
注冊時間: 2007-01-02
最后登錄: 2025-04-19
查看zzyog的主題 / 回貼

5樓發表于: 2011-04-26 09:36

只看該作者 | 小中大

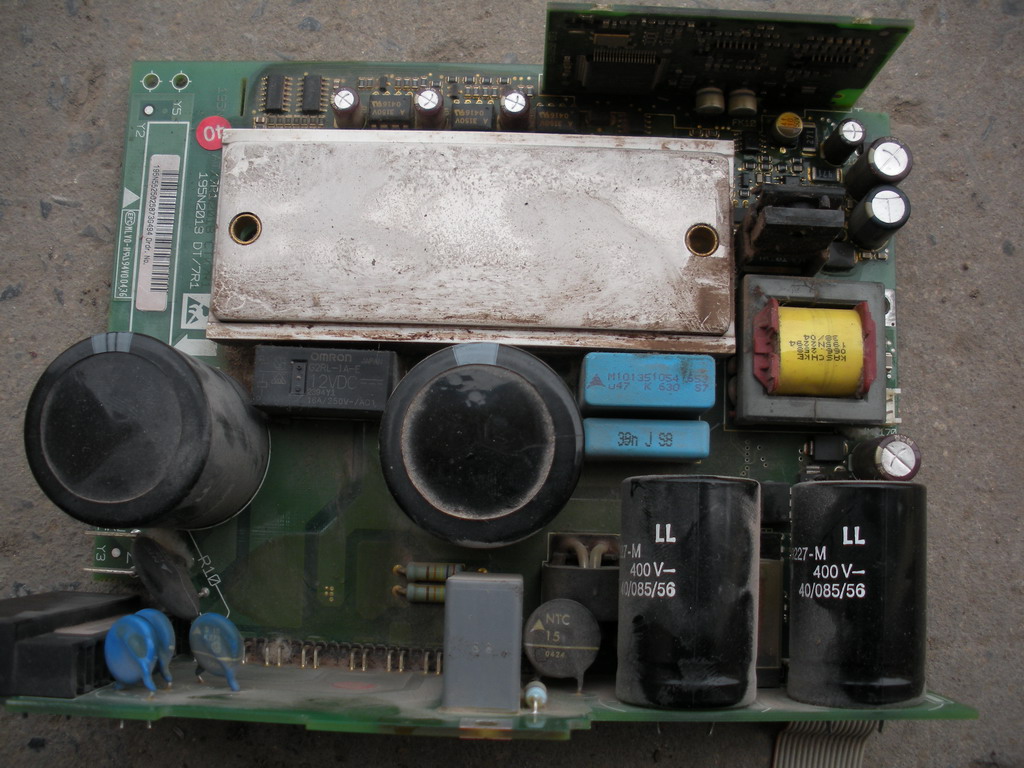

圖片：

取樣電阻在直流回路的P,N端由8只820k電阻與2只13k電阻串聯組成，將其分壓值作為采樣信號。
＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋
可電路板找不到這幾個電阻母線電壓才330V
