樓主發表于: 2011-06-05 08:54

只看樓主 | 小中大

圖片：

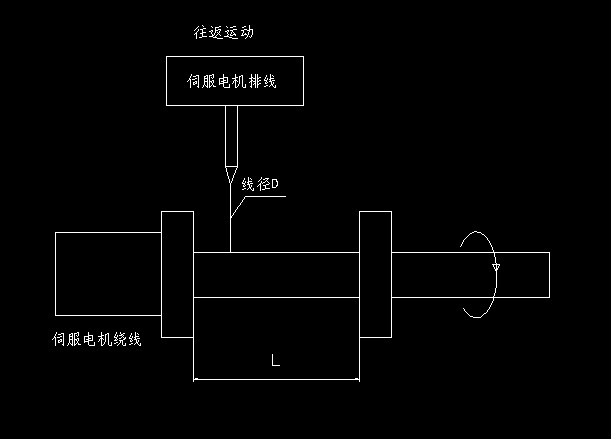

繞線排線，繞線電機的轉速和排線速度該如何計算，才能排的緊而且不亂，不知道有沒有計算公式！繞線圈數是用伺服電機本身計數好還是用外接傳感器好
排線電機往返觸發信號用什么方式比較好？
望高手指導

yangrmg

經驗是練出來的

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 272 點
下載積分: 5909 分
在線時間: 166(小時)
注冊時間: 2010-12-22
最后登錄: 2024-04-09
查看yangrmg的主題 / 回貼

1樓發表于: 2011-06-05 21:44

只看該作者 | 小中大

沒有見過。個人認為往返觸發信號用接近開關比較好。繞線圈數還是用電機本身計數簡化點，也可用接近開關連接計數器計數。繞線轉速和排線速度與線徑有關。不好判斷，最好現場實驗。

gensenzhang

工控人

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 260 個
工控威望: 437 點
下載積分: 8829 分
在線時間: 141(小時)
注冊時間: 2008-05-06
最后登錄: 2025-04-21
查看gensenzhang的主題 / 回貼

2樓發表于: 2011-06-05 21:49

只看該作者 | 小中大

！！卷繞看過一個程序，這個沒有見過的，學習學習

袁鐵鵬

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看袁鐵鵬的主題 / 回貼

3樓發表于: 2011-06-06 18:18

只看該作者 | 小中大

用機械式排線機電纜廠好有

c陳建國

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看c陳建國的主題 / 回貼

4樓發表于: 2011-06-06 19:15

只看該作者 | 小中大

沒見過，學習

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

5樓發表于: 2011-06-06 19:54

只看該作者 | 小中大

越來越高檔了啊，繞線機都用伺服了。
幾個關鍵數據
1.往返距離
2.線徑
3.主軸轉速
主軸轉一周,排線電機移動一根線的距離,排滿一層后反向運動.如此反復.主軸和排線電機采用比例控制.

本帖最近評分記錄：

下載積分:+3(zhangyilin) 熱心助人

自己的事情自己做.

zhangyilin

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangyilin的主題 / 回貼

6樓發表于: 2011-06-07 12:27

只看該作者 | 小中大

比如是三菱的plc比例控制該如何寫？是PID控制嗎？
