樓主發表于: 2012-01-12 20:28

只看樓主 | 小中大

平時用得比較多的就是0.5平方 1.0平方之類的線材,選型的時候看到需要4平方 6平方的線,感覺線應該很粗吧 4mm2 6mm2線材是什么概念?

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

1樓發表于: 2012-01-12 20:29

只看該作者 | 小中大

圖片：

比如這線應用到什么上面比較多,感覺太粗啦

zmy450365

超越夢想

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 785 個
工控威望: 5312 點
下載積分: 15628 分
在線時間: 388(小時)
注冊時間: 2011-12-21
最后登錄: 2020-05-31
查看zmy450365的主題 / 回貼

2樓發表于: 2012-01-12 20:44

只看該作者 | 小中大

一般這樣配線；1平方線2a

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

3樓發表于: 2012-01-12 21:02

只看該作者 | 小中大

有誰能夠發個比較圖就好,

廣州、榮開

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 352 個
工控威望: 4441 點
下載積分: 7909 分
在線時間: 409(小時)
注冊時間: 2011-02-28
最后登錄: 2021-05-23
查看廣州、榮開的主題 / 回貼

4樓發表于: 2012-01-12 21:08

只看該作者 | 小中大

主電路用的，，一般控制電路用線1平方以下，

珠三角、工業機器人群54046672

aa22284

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 189 個
工控威望: 323 點
下載積分: 1235 分
在線時間: 79(小時)
注冊時間: 2011-11-05
最后登錄: 2017-05-08
查看aa22284的主題 / 回貼

5樓發表于: 2012-01-12 21:18

只看該作者 | 小中大

4mm2=0.85mm(直徑)*7股 0.425*0.425*3.14=0.5671625(圓面積)
0.5671625(圓面積)*7(股)=3.9701375 =4mm2
4mm=1.273mm*3.14=4mm

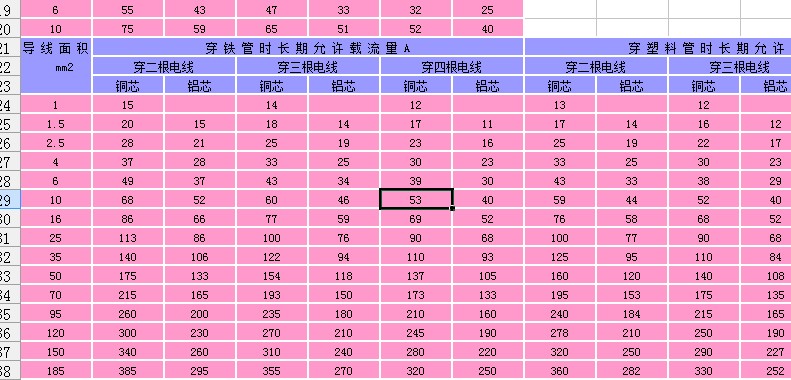

1樓的圖是說:10mm2(銅芯)在鐵管內穿4根時,安全電流為53A

[ 此帖被aa22284在2012-01-12 21:37重新編輯 ]

丁工

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 58 個
工控威望: 191 點
下載積分: 713 分
在線時間: 48(小時)
注冊時間: 2011-10-10
最后登錄: 2016-02-19
查看丁工的主題 / 回貼

6樓發表于: 2012-01-12 21:30

只看該作者 | 小中大

4mm2和6mm是指導線的截面積，線徑越粗，通過的電流就越大，帶載能力就越強。線徑與電流的關系可以參考相關數據表格查找，得出一個合理的電流。

電氣愛好者

xuxiaoping18

環形電鍍線龍門線QQ497548512

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 210 個
工控威望: 548 點
下載積分: 697 分
在線時間: 145(小時)
注冊時間: 2009-08-16
最后登錄: 2025-01-02
查看xuxiaoping18的主題 / 回貼

7樓發表于: 2012-01-13 15:00

只看該作者 | 小中大

引用
引用樓主gali1120107于2012-01-12 20:28發表的 4mm2 6mm2線材是什么概念? :
平時用得比較多的就是0.5平方 1.0平方之類的線材,選型的時候看到需要4平方 6平方的線,感覺線應該很粗吧 4mm2 6mm2線材是什么概念?

不粗，240的才粗呢

wananjushi

萬安居士

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 858 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

8樓發表于: 2012-01-14 09:59

只看該作者 | 小中大

平時家用4平米以下既可，載流量根據鋁材定

wananjushi

sport1988

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 356 個
工控威望: 1837 點
下載積分: 4651 分
在線時間: 134(小時)
注冊時間: 2011-11-05
最后登錄: 2023-09-05
查看sport1988的主題 / 回貼

9樓發表于: 2012-01-14 10:07

只看該作者 | 小中大

7樓你用240的？做的什么行業？

autotta

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看autotta的主題 / 回貼

10樓發表于: 2012-01-14 14:39

只看該作者 | 小中大

240估計是火箭上有的吧哈哈
