樓主發表于: 2012-09-01 22:07

只看樓主 | 小中大

如圖所示~~~~~本人親自用繼電器接出來實際電路，試了好多次~~~~結果很混亂~~~沒有一次成功的~~~~這是為何~~~~單分析電路的話是可以實現的�。。。�

my1234

活到老學到老人老心不老

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 244 個
工控威望: 380 點
下載積分: 1208 分
在線時間: 359(小時)
注冊時間: 2011-10-25
最后登錄: 2021-02-17
查看my1234的主題 / 回貼

1樓發表于: 2012-09-01 22:54

只看該作者 | 小中大

加油應該不難。

hz958

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 1016 點
下載積分: 11504 分
在線時間: 203(小時)
注冊時間: 2011-11-09
最后登錄: 2019-01-23
查看hz958的主題 / 回貼

2樓發表于: 2012-09-01 23:24

只看該作者 | 小中大

KA1 .KA2.KM三者的吸合時間不是我們想的那樣,理論通實踐不通.

逝水流云

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 150 點
下載積分: 3602 分
在線時間: 28(小時)
注冊時間: 2012-07-22
最后登錄: 2017-02-19
查看逝水流云的主題 / 回貼

3樓發表于: 2012-09-02 00:06

只看該作者 | 小中大

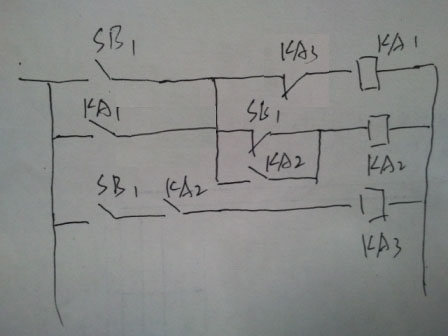

圖片：

首先，你的那個圖就行不通！按鈕就第一次起了作用！
我順手畫了個，還沒有優化，你將就著看下吧~

樓主留言：

感謝！第一次按下KA1吸合，然后KM吸合，KM自鎖。第二次按下時，KA2吸合，KA2常閉會斷開，自然會斷開KM自鎖，怎么會不起作用

[ 此帖被逝水流云在2012-09-02 00:29重新編輯 ]

my1234

活到老學到老人老心不老

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 244 個
工控威望: 380 點
下載積分: 1208 分
在線時間: 359(小時)
注冊時間: 2011-10-25
最后登錄: 2021-02-17
查看my1234的主題 / 回貼

4樓發表于: 2012-09-02 00:29

只看該作者 | 小中大

弄1個帶自鎖的按鈕就行了

550374389

�。�！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2024-10-11
查看550374389的主題 / 回貼

5樓發表于: 2012-09-02 10:12

只看該作者 | 小中大

樓主，你確定你沒接錯電路啊？？這電路我試過可行的。

零零崢

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 110 點
下載積分: 570 分
在線時間: 0(小時)
注冊時間: 2012-09-01
最后登錄: 2012-09-02
查看零零崢的主題 / 回貼

6樓發表于: 2012-09-02 10:27

只看該作者 | 小中大

你確定你沒接錯電路��？

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

7樓發表于: 2012-09-02 10:48

只看該作者 | 小中大

繼電器要用ACV220的，不能用DCV24的。否則就會出現不正常現象，原因是ACV220繼電器響應速度足夠快，DCV24的繼電器響應速度達不到電路的設計要求。

樓主留言：

感謝！我就是用的直流24，難道跟這個有關系！@@

本帖最近評分記錄：

下載積分:+5(cyc2012) 厲害！我也遇到過同樣的 ..

下載積分:+5(550374389) 感謝！

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

8樓發表于: 2012-09-02 10:49

只看該作者 | 小中大

樓主的電路是正確的

550374389

�。。�

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2024-10-11
查看550374389的主題 / 回貼

9樓發表于: 2012-09-02 10:58

只看該作者 | 小中大

謝謝樓上老大啊，我今天才知道，交流的比直流的繼電器反應要快，學習了

逝水流云

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 150 點
下載積分: 3602 分
在線時間: 28(小時)
注冊時間: 2012-07-22
最后登錄: 2017-02-19
查看逝水流云的主題 / 回貼

10樓發表于: 2012-09-02 12:38

只看該作者 | 小中大

DCV24的繼電器響應速度達不到電路的設計要求？！！
DCV24的繼電器好像不是響應速慢吧，
而是AC220的慢些~
原則上是KA2的常閉（KM）先斷電，KA2的常開才得電，KA2無法自鎖，
而用AC220的KM有磁滯的時候，KM才會晚于KA2的自鎖斷開

和諧共贏

努力學習，做好工控

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1994 個
工控威望: 7819 點
下載積分: 68018 分
在線時間: 753(小時)
注冊時間: 2008-01-07
最后登錄: 2025-04-25
查看和諧共贏的主題 / 回貼

11樓發表于: 2012-09-02 12:41

只看該作者 | 小中大

樓主，你確定你沒接錯電路��？？這電路我試過可行的。
