有那位高人用過信捷的plc驅動樂清宇輝的步進電機的，請指教一下吧，我發出的脈沖驅動器不能接收，郁悶啊！

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9719 個
工控威望: 8617 點
下載積分: 16830 分
在線時間: 5336(小時)
注冊時間: 2006-08-10
最后登錄: 2025-05-08
查看ymmfa的主題 / 回貼

1樓發表于: 2012-06-30 10:27

只看該作者 | 小中大

有些步進的脈沖信號是5V或10V的，而且可能要外接電源。
你可能沒外接電源，或者電壓不對。

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的主題 / 回貼

2樓發表于: 2012-06-30 10:34

只看該作者 | 小中大

1）晶體管輸出型plc。
2）支持脈沖輸出指令等。
不知道你選擇的plc是否是晶體管輸出，是什么形式輸出的（pnp、npn）

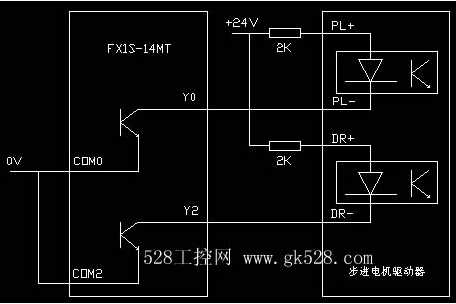

連接參考

yinyue123

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 84 個
工控威望: 245 點
下載積分: 791 分
在線時間: 88(小時)
注冊時間: 2009-02-10
最后登錄: 2013-10-25
查看yinyue123的主題 / 回貼

3樓發表于: 2012-06-30 10:36

只看該作者 | 小中大

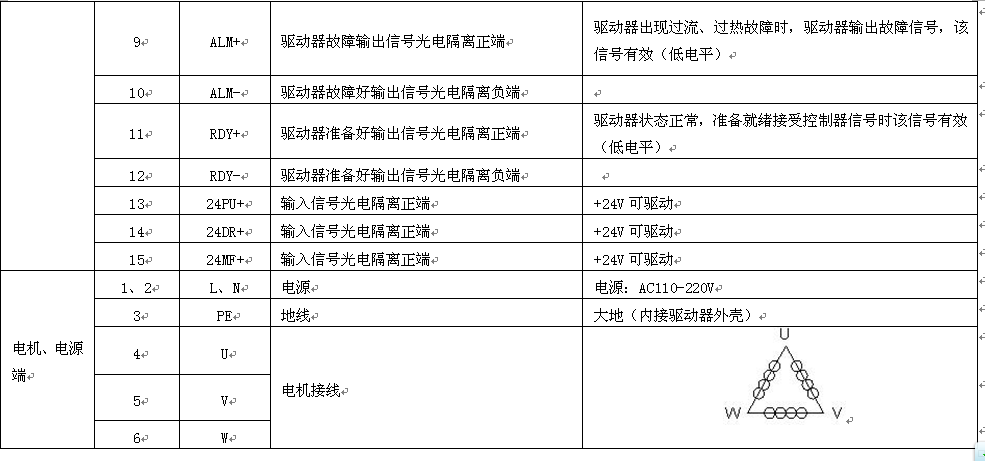

圖片：

上面有24v的端子，我確實沒有用外部電源，可是上面好像是沒有要接的地方吧！請看看接線圖

yinyue123

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 84 個
工控威望: 245 點
下載積分: 791 分
在線時間: 88(小時)
注冊時間: 2009-02-10
最后登錄: 2013-10-25
查看yinyue123的主題 / 回貼

4樓發表于: 2012-06-30 10:38

只看該作者 | 小中大

我用的是信捷的plc xc-2-16-e的型號是晶體管的

yinyue123

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 84 個
工控威望: 245 點
下載積分: 791 分
在線時間: 88(小時)
注冊時間: 2009-02-10
最后登錄: 2013-10-25
查看yinyue123的主題 / 回貼

5樓發表于: 2012-06-30 10:43

只看該作者 | 小中大

一定要串聯電阻在電路里面嗎

yinyue123

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 84 個
工控威望: 245 點
下載積分: 791 分
在線時間: 88(小時)
注冊時間: 2009-02-10
最后登錄: 2013-10-25
查看yinyue123的主題 / 回貼

6樓發表于: 2012-06-30 11:30

只看該作者 | 小中大

已經搞定，謝謝各位
