工控人家園 綜合討論 ALD，OLD的使用

jgwz88

級別: 探索解密

精華主題: 0
發帖數量: 13 個
工控威望: 141 點
下載積分: 1093 分
在線時間: 18(小時)
注冊時間: 2012-02-18
最后登錄: 2024-12-23
查看jgwz88的主題 / 回貼

樓主發表于: 2012-07-11 23:05

只看樓主 | 小中大

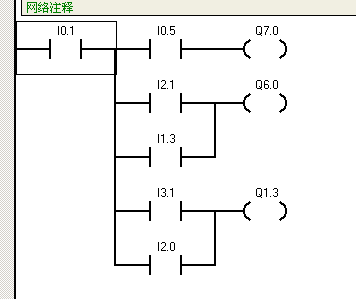

圖片：

我怎么看不出是哪個并聯塊在串聯啊？還有母線開始不是要用LD嗎。大俠們指教啊

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160550 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-03
查看sjm213的主題 / 回貼

1樓發表于: 2012-07-11 23:27

只看該作者 | 小中大

從梯形圖上應該很容易看出來：
I2.1和I1.3并聯的塊與I0.1串聯；I3.1與I2.0并聯的塊與I0.1串聯。
母線開始是要用LD，但塊的串聯和并聯就要用ALD、OLD……

哦，不管他那個新母線了，意思是這樣吧，老以為母線后應該用LD
