工控人家園 綜合討論 三菱觸摸屏仿真軟件的使用，各位大師指點一下

小珠珠

人生沒有彩排，每天都在現場直播。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 250 個
工控威望: 3142 點
下載積分: 7387 分
在線時間: 283(小時)
注冊時間: 2012-07-07
最后登錄: 2019-12-10
查看小珠珠的主題 / 回貼

樓主發表于: 2012-07-10 20:51

只看樓主 | 小中大

觸摸屏仿真軟件加PLC（我自己買回來的），書上說的是：在有PLC的情況下，采用直接接電腦（GT Simulator)和PLC，可以在沒有GOP（觸摸屏）時候進行調試，我接的PLC是三菱的。不知道測試具體步驟。還望各位指點一下。

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160550 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-01
查看sjm213的主題 / 回貼

1樓發表于: 2012-07-10 22:21

只看該作者 | 小中大

先將電腦與PLC通訊線接好，然后
STEP1：
打開GT SIMULATOR軟件

STEP2：

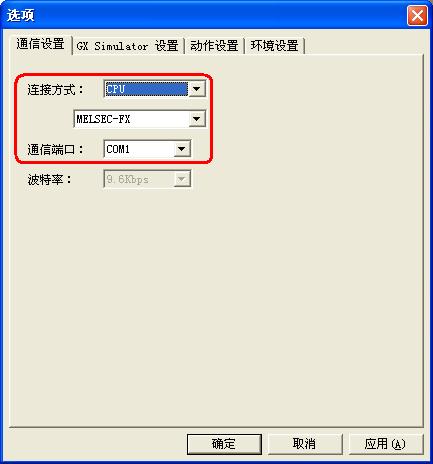

打開“選項”

STEP3：
“連接方式”選“CPU”，選擇相應的PLC類型和端口號

STEP4：
打開需要仿真的文件，就可以進行在線仿真了。

如果沒有PLC，可以將“連接方式”選為GXSIMULATOR，用PLC仿真與觸摸屏仿真配合調試。

28147955

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 408 個
工控威望: 300 點
下載積分: 1535 分
在線時間: 62(小時)
注冊時間: 2008-01-14
最后登錄: 2024-01-02
查看28147955的主題 / 回貼

2樓發表于: 2012-07-28 09:36

只看該作者 | 小中大

支持連續運行多長時間呢

liuzhentong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 117 個
工控威望: 359 點
下載積分: 1274 分
在線時間: 146(小時)
注冊時間: 2011-02-22
最后登錄: 2019-08-02
查看liuzhentong的主題 / 回貼

3樓發表于: 2012-07-28 10:37

只看該作者 | 小中大

plc程序也要打來模擬仿真

hujiwei2011

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 93 點
下載積分: 516 分
在線時間: 4(小時)
注冊時間: 2012-11-04
最后登錄: 2014-03-12
查看hujiwei2011的主題 / 回貼

4樓發表于: 2013-01-03 16:07

只看該作者 | 小中大

為什么我的仿真軟件和實物plc總是練劍不上�。�

shaolvli

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 165 點
下載積分: 6720 分
在線時間: 573(小時)
注冊時間: 2013-03-28
最后登錄: 2025-02-24
查看shaolvli的主題 / 回貼

5樓發表于: 2013-04-16 09:39

只看該作者 | 小中大

圖片：

這個gte格式的軟件打不開怎么辦求助謝謝了
