樓主發表于: 2013-06-04 22:58

只看樓主 | 小中大

單相電機這么實現簡單正反傳啊說詳細最好謝謝

楊寧輝

給自己裝個擴展模塊！擴大自己的能量！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 314 個
工控威望: 558 點
下載積分: 1336 分
在線時間: 412(小時)
注冊時間: 2011-12-15
最后登錄: 2017-06-09
查看楊寧輝的主題 / 回貼

1樓發表于: 2013-06-04 23:12

只看該作者 | 小中大

baidu

yahzubao08

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 104 個
工控威望: 414 點
下載積分: 483 分
在線時間: 194(小時)
注冊時間: 2009-08-27
最后登錄: 2018-04-24
查看yahzubao08的主題 / 回貼

2樓發表于: 2013-06-04 23:18

只看該作者 | 小中大

翻一下電工手冊吧

lichenhui333

只有搞不定的人，沒有搞不定的事。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 566 個
工控威望: 4091 點
下載積分: 7994 分
在線時間: 506(小時)
注冊時間: 2010-12-21
最后登錄: 2020-12-14
查看lichenhui333的主題 / 回貼

3樓發表于: 2013-06-05 08:56

只看該作者 | 小中大

百度上一捧。。

dmh

讓理想和現實一起飛

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1558 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 674(小時)
注冊時間: 2008-12-27
最后登錄: 2025-04-26
查看dmh的主題 / 回貼

4樓發表于: 2013-06-05 09:54

只看該作者 | 小中大

如圖所示。

附件：

單相電機正反轉.doc (485 K) 下載次數:61
網站提示: 請不要用迅雷下載附件，容易出錯

不斷向前

多晶鑄錠

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 265 個
工控威望: 425 點
下載積分: 2702 分
在線時間: 180(小時)
注冊時間: 2012-10-23
最后登錄: 2022-03-30
查看多晶鑄錠的主題 / 回貼

5樓發表于: 2013-06-05 10:22

只看該作者 | 小中大

圖片：

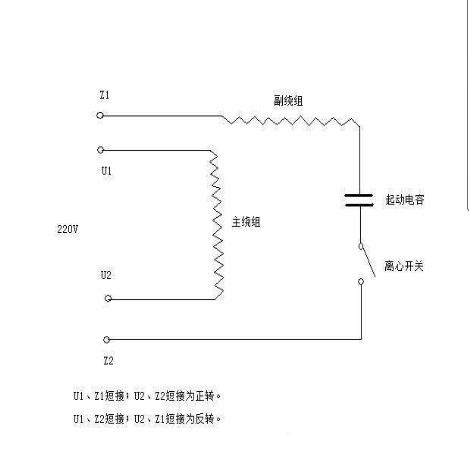

這是用倒順開關控制的單項電機的接線圖

huoshi

為所當為

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2598 個
工控威望: 21440 點
下載積分: 16730 分
在線時間: 2772(小時)
注冊時間: 2010-12-27
最后登錄: 2025-04-28
查看huoshi的主題 / 回貼

6樓發表于: 2013-06-05 10:31

只看該作者 | 小中大

精辟啟動繞組顛倒

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3453 個
工控威望: 20992 點
下載積分: 32665 分
在線時間: 1796(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-04
查看tkggtdkjpl的主題 / 回貼

7樓發表于: 2013-06-05 12:33

只看該作者 | 小中大

5樓正解!

自動化單機，生產線，項目編程調試！

王志勇愛媳婦

千里之行，始于足下。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的主題 / 回貼

8樓發表于: 2013-06-05 13:52

只看該作者 | 小中大

利用電容通電方向的不同，實現正反轉的！啟動線圈和工作線圈在剛啟動是由于電磁關系存在力矩！

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的主題 / 回貼

9樓發表于: 2013-06-05 14:01

只看該作者 | 小中大

這個問題需要單相電機具備正反轉性能，即主、付繞組可以互換。實際應用如洗衣機電機。

gongling888

gongling

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 304 個
工控威望: 1310 點
下載積分: 9314 分
在線時間: 220(小時)
注冊時間: 2012-12-29
最后登錄: 2019-05-03
查看gongling888的主題 / 回貼

10樓發表于: 2013-06-05 15:15

只看該作者 | 小中大

以我個人實踐，4樓的圖是常用的，而5樓的圖就沒有嘗試用過，5樓圖下的兩句注釋是可行的。請5樓的自己按圖接線，試看能否？

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1059 個
工控威望: 4902 點
下載積分: 7356 分
在線時間: 2563(小時)
注冊時間: 2010-06-24
最后登錄: 2025-05-04
查看znz43的主題 / 回貼

11樓發表于: 2013-06-05 16:20

只看該作者 | 小中大

4樓的圖用于主、付繞組相同，可以互換，如洗衣機電機。完全準確可行。
5樓好像有點問題，主付繞組和電容全部是串聯嗎？
