redrock99

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 319 個
工控威望: 554 點
下載積分: 3735 分
在線時間: 174(小時)
注冊時間: 2009-02-04
最后登錄: 2025-04-15
查看redrock99的主題 / 回貼

樓主發表于: 2011-08-03 22:17

只看樓主 | 小中大

描述：12
圖片：

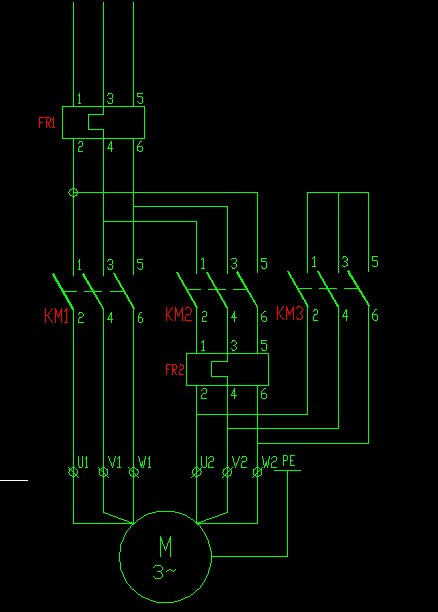

請大家看看這個星三角起動的主回路里兩個熱繼電器的電流值應該和電機的額定電流是什么關系

我說明下，這是個星三角的一次回路，FR1和FR2不同時存在，我就是見過這兩種用法分別存在的回路，所以想問下這種用法的區別
應該利于調整FR的值

[ 此帖被redrock99在2011-08-04 22:49重新編輯 ]

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-03-17
查看銘杰工控的主題 / 回貼

1樓發表于: 2011-08-03 22:39

只看該作者 | 小中大

ＦＲ１應該設定為電機的額定電流，ＦＲ２應該設定為電機額定電流的１/２，不過我個人覺得加安裝ＦＲ２毫無意義。不知道是誰設計的電路。真是個人才，自嘆弗如，這樣的保護方法，我楞是沒想出來。

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

wusaoyun

wusaoyun

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 210 個
工控威望: 2317 點
下載積分: 4096 分
在線時間: 70(小時)
注冊時間: 2009-12-23
最后登錄: 2025-04-28
查看wusaoyun的主題 / 回貼

2樓發表于: 2011-08-03 22:49

只看該作者 | 小中大

雙速電機控制。請仔細查看控制線路

slik

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 914 個
工控威望: 1184 點
下載積分: 5889 分
在線時間: 544(小時)
注冊時間: 2008-06-01
最后登錄: 2025-04-28
查看slik的主題 / 回貼

3樓發表于: 2011-08-04 02:00

只看該作者 | 小中大

FR2好像是多余的

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2856 個
工控威望: 4487 點
下載積分: 219635 分
在線時間: 3212(小時)
注冊時間: 2008-02-22
最后登錄: 2025-04-28
查看二手工控電器的主題 / 回貼

4樓發表于: 2011-08-04 06:31

只看該作者 | 小中大

應該將FR1接與KM1下面也許好理解些！！如果按照原圖理解確實感覺這個FR2是多余！！個人拙見！！

歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

ldq_yang

JAY LIU

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 537 點
下載積分: 1267 分
在線時間: 158(小時)
注冊時間: 2010-10-08
最后登錄: 2019-10-14
查看ldq_yang的主題 / 回貼

5樓發表于: 2011-08-04 07:35

只看該作者 | 小中大

這個是雙速電機控制電路。FR1是電機的額定電流。FR2是不停機調速的保護

ldq_yang

JAY LIU

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 537 點
下載積分: 1267 分
在線時間: 158(小時)
注冊時間: 2010-10-08
最后登錄: 2019-10-14
查看ldq_yang的主題 / 回貼

6樓發表于: 2011-08-04 07:37

只看該作者 | 小中大

我們公司的鏜床主軸電機都是這么接的

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-03-17
查看銘杰工控的主題 / 回貼

7樓發表于: 2011-08-04 08:34

只看該作者 | 小中大

樓主明明說了是星-三角啊。如果是雙速電機(Δ-2Y),那么U1 V1 WI通電時是Δ形低速，U2 V2 W2通電，U1 V1 W1短接才是2Y,樓上的你看看清楚。

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 768 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

8樓發表于: 2011-08-04 08:58

只看該作者 | 小中大

引用
引用第1樓銘杰工控于2011-08-03 22:39發表的 :
ＦＲ１應該設定為電機的額定電流，ＦＲ２應該設定為電機額定電流的１/２，不過我個人覺得加安裝ＦＲ２毫無意義。不知道是誰設計的電路。真是個人才，自嘆弗如，這樣的保護方法，我楞是沒想出來。

線電流和相電流之間不是1/2的關系吧。

本帖最近評分記錄：

下載積分:+5(蕭風) 正確。電流不只1/2

lizhihua

lizhihua

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 236 個
工控威望: 409 點
下載積分: 318 分
在線時間: 243(小時)
注冊時間: 2011-05-24
最后登錄: 2025-04-27
查看lizhihua的主題 / 回貼

9樓發表于: 2011-08-04 12:46

只看該作者 | 小中大

引用
引用第1樓銘杰工控于2011-08-03 22:39發表的 :
ＦＲ１應該設定為電機的額定電流，ＦＲ２應該設定為電機額定電流的１/２，不過我個人覺得加安裝ＦＲ２毫無意義。不知道是誰設計的電路。真是個人才，自嘆弗如，這樣的保護方法，我楞是沒想出來。

確實，我也沒有想到有什么作用

bodau

做這行，壓力太大，不知是否還有明天？

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 235 個
工控威望: 371 點
下載積分: 10321 分
在線時間: 457(小時)
注冊時間: 2009-05-22
最后登錄: 2025-04-24
查看bodau的主題 / 回貼

10樓發表于: 2011-08-04 12:50

只看該作者 | 小中大

FR2真的沒有什么用呀！浪費！就是一普通的星-三角啟動，沒必要搞的這么神秘吧！

liuhuaxing

LIUHUAXING

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的主題 / 回貼

11樓發表于: 2011-08-04 14:10

只看該作者 | 小中大

引用
引用第2樓wusaoyun于2011-08-03 22:49發表的 :
雙速電機控制。請仔細查看控制線路

大哥從哪里看出是雙速電機？

http://www.bizsrc.cn
訪問內容超出本站范圍，不能確定是否安全
繼續訪問	取消訪問

欧美日韩在线一区二区-欧美日韩在线一区二区三区-欧美日韩在线一区亚洲二区-欧美日韩在线永久免费播放-欧美日韩整片中文字幕-欧美日韩制服丝袜六区

引用

引用

引用
