樓主發表于: 2013-12-09 16:55

只看樓主 | 小中大

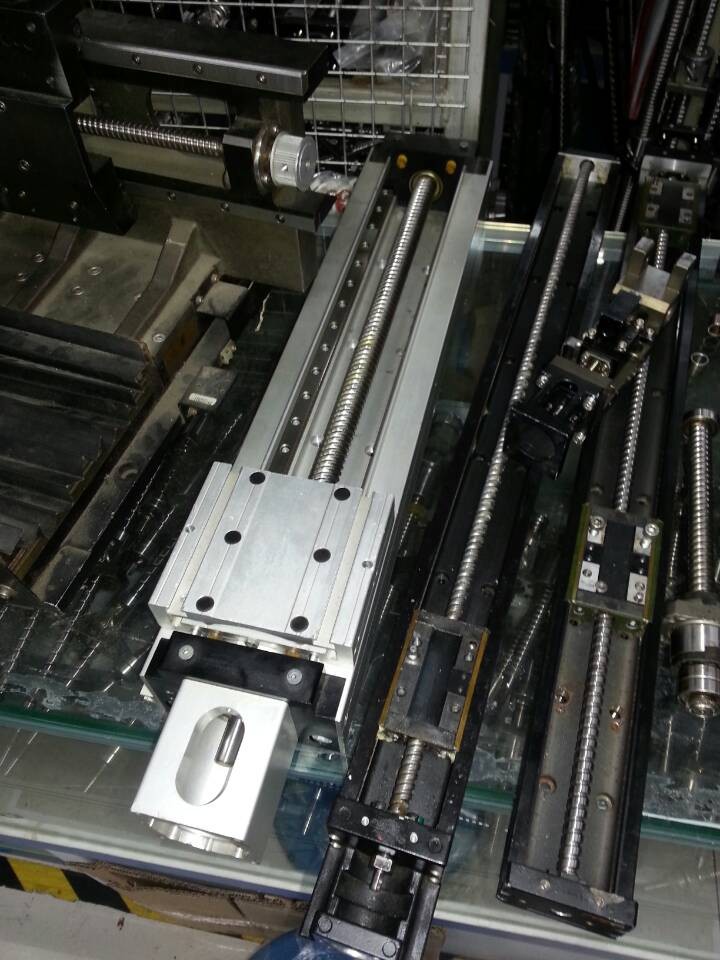

絲杠1

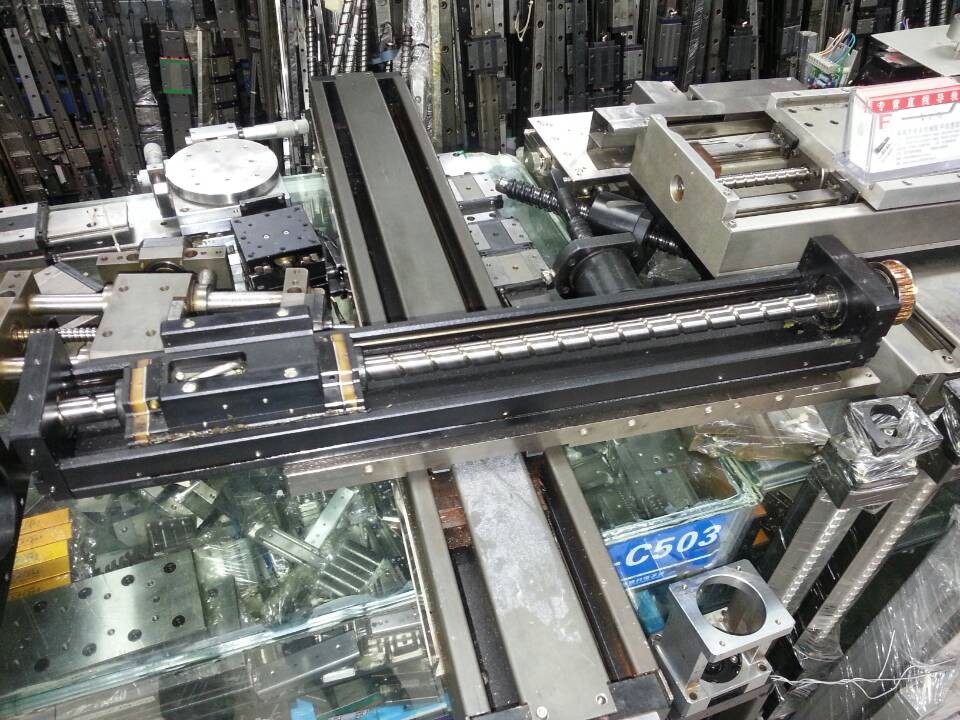

絲杠2

想在機床上加以裝置，要求從零點，快速的移動到想要的位置，精度要求在0.05mm。
現在的想法是用絲杠+伺服電機+ PLC+控制器+正反轉 急停開關，控制。
要有顯示屏顯示移動距離，正反轉按鈕要能長按和點按（按下移動0.05mm)。
想問下，有更好的，更經濟的方法嗎？

如果不用PLC和伺服馬達
用電子尺單軸顯示器，手動移絲杠上的螺母
這樣就可以嗎？

[ 此帖被xuxin1977在2013-12-11 17:10重新編輯 ]

迷茫中

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 270 個
工控威望: 1180 點
下載積分: 1617 分
在線時間: 161(小時)
注冊時間: 2010-10-06
最后登錄: 2025-04-22
查看迷茫中的主題 / 回貼

1樓發表于: 2013-12-09 18:28

只看該作者 | 小中大

如果要保證精度在0.05,個人認為已經這個方案是必須的

QQ 20471661

qinchenglim

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1219 個
工控威望: 1320 點
下載積分: 3938 分
在線時間: 739(小時)
注冊時間: 2009-06-09
最后登錄: 2025-04-21
查看qinchenglim的主題 / 回貼

2樓發表于: 2013-12-09 18:36

只看該作者 | 小中大

要求精度0.05m，用伺服系統很容易實現。我們都做到了0.001mm了。

[ 此帖被qinchenglim在2013-12-20 20:40重新編輯 ]

xuefenfeilxw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 243 點
下載積分: 2097 分
在線時間: 439(小時)
注冊時間: 2010-10-23
最后登錄: 2022-07-28
查看xuefenfeilxw的主題 / 回貼

3樓發表于: 2013-12-09 19:09

只看該作者 | 小中大

0.05mm的精度，用PLC的脈沖輸出就可以實現。比如：FX3U

360搜索

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 220 個
工控威望: 1605 點
下載積分: 11298 分
在線時間: 149(小時)
注冊時間: 2013-08-21
最后登錄: 2024-11-05
查看360搜索的主題 / 回貼

4樓發表于: 2013-12-09 19:16

只看該作者 | 小中大

學習了

tzab

畿器亻

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 272 點
下載積分: 1871 分
在線時間: 125(小時)
注冊時間: 2009-05-27
最后登錄: 2024-09-10
查看tzab的主題 / 回貼

5樓發表于: 2013-12-09 19:30

只看該作者 | 小中大

可以用電缸，集成程度高，控制方便。精度在0.01mm，可提供多種控制方案。

xuxin1977

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 125 點
下載積分: 584 分
在線時間: 4(小時)
注冊時間: 2013-12-09
最后登錄: 2014-01-27
查看xuxin1977的主題 / 回貼

6樓發表于: 2013-12-09 21:29

只看該作者 | 小中大

選上面哪款絲杠好點？絲杠負荷很小。

haotaohaohao

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 131 點
下載積分: 452 分
在線時間: 10(小時)
注冊時間: 2012-12-08
最后登錄: 2017-08-25
查看haotaohaohao的主題 / 回貼

7樓發表于: 2013-12-09 21:49

只看該作者 | 小中大

呵呵呵
