樓主最近在搞一個三菱PLC和組態王連接，以便監控三菱PLC的系統。。
純監控性質。
目前組態王軟件系統已經畫好，外部連線已經走好。

外部連線連接方式是從PC端連一個232-485的有源轉換器，再將485線連三個PLC的FX3U-485ADP-MB.

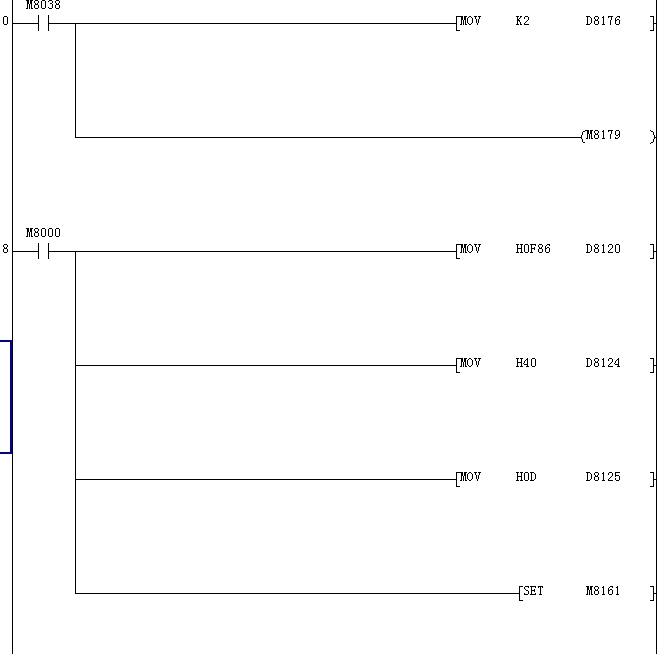

PLC程序中定義1個主站，兩個從站，從站程序如下：

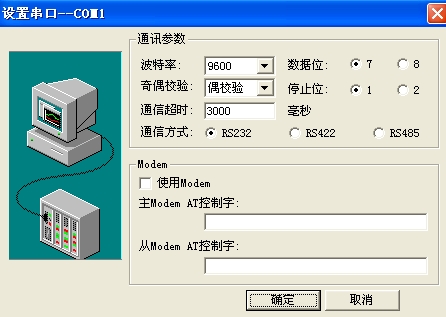

組態王設置：



但是現在組態王顯示通訊失敗，另外3個PLC該如何設置組態王的com口呢？？由于初來乍到，搞不懂如何下手檢查，求助各位大神！

用編程口或者232adp連接過。不難。參數對了就行了

PLC程序中定義1個主站，兩個從站，如果是modbus協議的話只允許一個主站的，一般都是上位機做為主站

引用

引用第2樓zrsheng于2014-08-18 18:24發表的  :
PLC程序中定義1個主站，兩個從站，如果是modbus協議的話只允許一個主站的，一般都是上位機做為主站

大神。。。如何看協議呀……我那個貌似是自由協議呀~是FX-232IF的

引用

引用第1樓ytzidonghua于2014-08-18 17:28發表的  :
用編程口或者232adp連接過。不難。參數對了就行了

額。。編程口和232adp都是現成不需要轉換啊~我這個還有個232if……

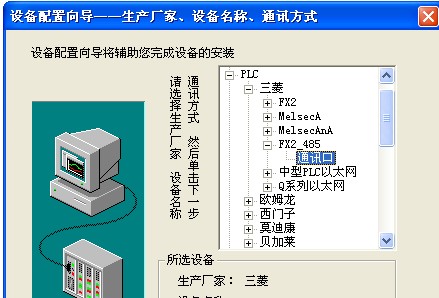

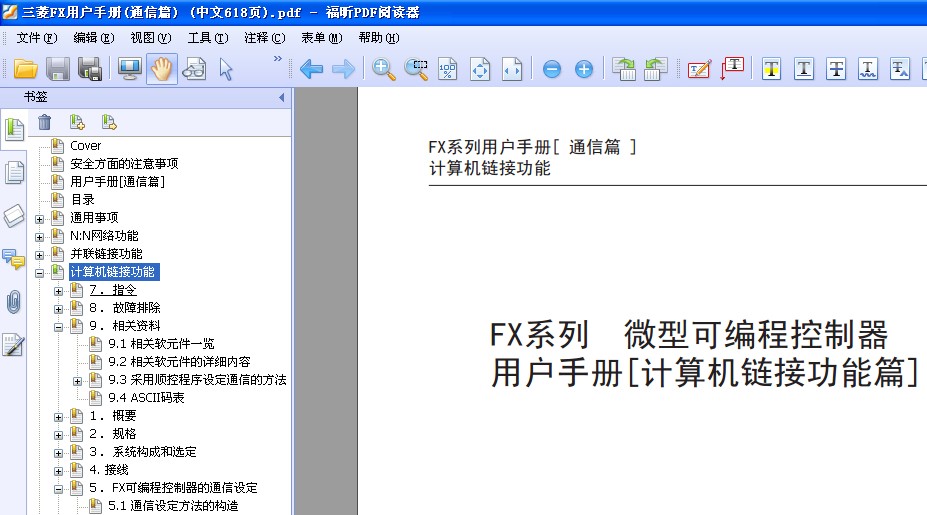

FX3U-485ADP-MB這個模塊從名字來看，應該是帶modbus功能的，不知道能不能用modbus協議來通信？幾臺plc組網我也沒做過，只做過用一臺plc用編程口通信的。你這個案例我估計可以用計算機鏈接這個協議，你去下載個FX系列通信手冊，里面有詳細介紹，組態王創建設備時協議選擇FX2 485--通信口

FX3U-485ADP-MB這個模塊可以和電腦直連但電腦要加232轉485模塊或叫USB轉485模塊。組態王要用6.55版本
