樓主發表于: 2016-09-30 11:04

只看樓主 | 小中大

圖片：

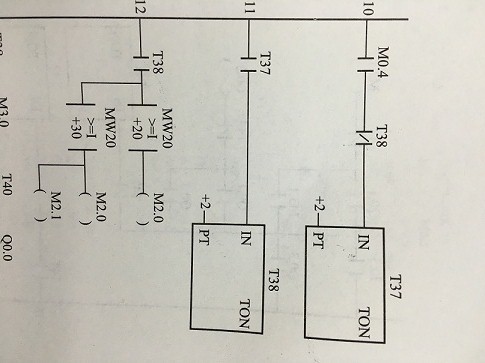

各位前輩，小弟關于S7-200的程序有點不太懂，請指教，關于圖上的11網絡37得電后延遲0.2秒后38得電，0.2秒后12網絡的38常開閉合，但此時10網絡中的38常閉打開，37恢復，這樣11網絡不就斷開了嘛，那12網絡不是也斷開了嘛，是不是這樣理解？謝謝

[ 此帖被13585091070在2016-10-09 16:18重新編輯 ]

huiyang

huiyang

級別: 略有小成

精華主題: 0
發帖數量: 288 個
工控威望: 412 點
下載積分: 996 分
在線時間: 117(小時)
注冊時間: 2011-06-16
最后登錄: 2025-03-13
查看huiyang的主題 / 回貼

1樓發表于: 2016-09-30 11:34

只看該作者 | 小中大

斷開了在從頭開始，一直這樣循環

wshyzq

級別: 家園常客

精華主題: 0
發帖數量: 197 個
工控威望: 800 點
下載積分: 20674 分
在線時間: 270(小時)
注冊時間: 2016-05-31
最后登錄: 2025-04-29
查看wshyzq的主題 / 回貼

2樓發表于: 2016-09-30 12:27

只看該作者 | 小中大

一個掃描周期內下面的影響不了上面的

13585091070

托馬斯的朋友

級別: 探索解密

精華主題: 0
發帖數量: 33 個
工控威望: 131 點
下載積分: 649 分
在線時間: 24(小時)
注冊時間: 2016-05-13
最后登錄: 2025-03-28
查看13585091070的主題 / 回貼

3樓發表于: 2016-09-30 14:25

只看該作者 | 小中大

那要是一個掃描周期內，下面的程序不影響上面的，那11部的38得電0.2秒后工作，12部38常開觸點閉合，但是10部的38常閉觸點仍舊常閉不開嘍？

liujian-weng

級別: 家園�？�

精華主題: 0
發帖數量: 505 個
工控威望: 695 點
下載積分: 12159 分
在線時間: 2660(小時)
注冊時間: 2007-11-13
最后登錄: 2025-04-29
查看liujian-weng的主題 / 回貼

4樓發表于: 2016-09-30 15:58

只看該作者 | 小中大

這就是PLC的掃描時序的問題，會在下一個掃描周期起作用
