有一臺總線式絕對值伺服驅動器，我用PLC讀出了編碼器的位置，但我想請教一下工控高手怎么把讀出來的數據變成我所想要的數據
MODBUS RTU讀取了編碼器的返回當前位置01 03 08 0D 3C 00 0A 01 ED 00 00 ,數據是16進制的，用FX3U PLC讀取時就是8個寄存器數據依次排序就是D0(13) D1 (60) D2(0) D3(10) D4(1) D5(237) D6(0) D7(0)

[ 此帖被zl125741021在2017-03-07 10:08重新編輯 ]

zl125741021

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 94 點
下載積分: 654 分
在線時間: 6(小時)
注冊時間: 2014-12-02
最后登錄: 2017-03-21
查看zl125741021的主題 / 回貼

1樓發表于: 2017-03-07 09:50

只看該作者 | 小中大

比如FX 3U PLC，讀取到返回的數據D0是13轉換成16進制是0D,D1是 60轉換成16進制是3C,那么讀D0D1合起來就是0D3C,也就是10進制3388，關鍵問題來了我用什么指令能把這分開存儲的D0,D1的數據合并起來變成0D3C也就是我想要的10進制3388

[ 此帖被zl125741021在2017-03-07 09:57重新編輯 ]

小八哥

電話15394301768 QQ815360919 慈溪余姚

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 588 個
工控威望: 2144 點
下載積分: 2256 分
在線時間: 720(小時)
注冊時間: 2016-02-18
最后登錄: 2025-04-23
查看小八哥的主題 / 回貼

2樓發表于: 2017-03-07 10:01

只看該作者 | 小中大

高低交換邏輯或

小八哥

電話15394301768 QQ815360919 慈溪余姚

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 588 個
工控威望: 2144 點
下載積分: 2256 分
在線時間: 720(小時)
注冊時間: 2016-02-18
最后登錄: 2025-04-23
查看小八哥的主題 / 回貼

3樓發表于: 2017-03-07 10:09

只看該作者 | 小中大

圖片：

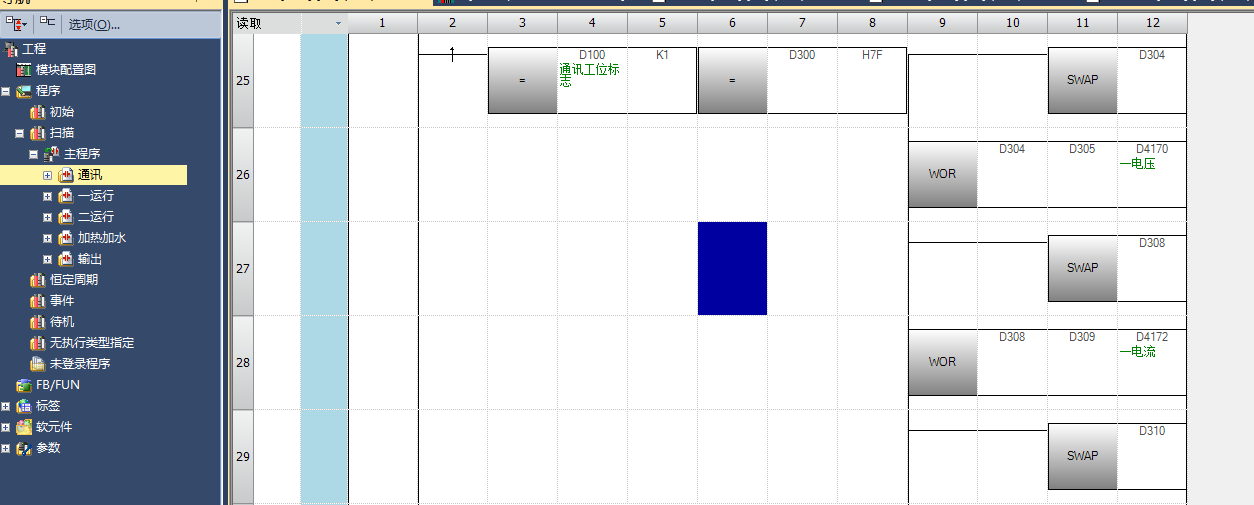

給你個截圖

zl125741021

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 94 點
下載積分: 654 分
在線時間: 6(小時)
注冊時間: 2014-12-02
最后登錄: 2017-03-21
查看zl125741021的主題 / 回貼

4樓發表于: 2017-03-07 10:23

只看該作者 | 小中大

請問下你用的什么軟件，GX Works2嗎

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1282 個
工控威望: 6113 點
下載積分: 54360 分
在線時間: 1127(小時)
注冊時間: 2012-04-24
最后登錄: 2025-05-02
查看john42tw的主題 / 回貼

5樓發表于: 2017-03-07 10:51

只看該作者 | 小中大

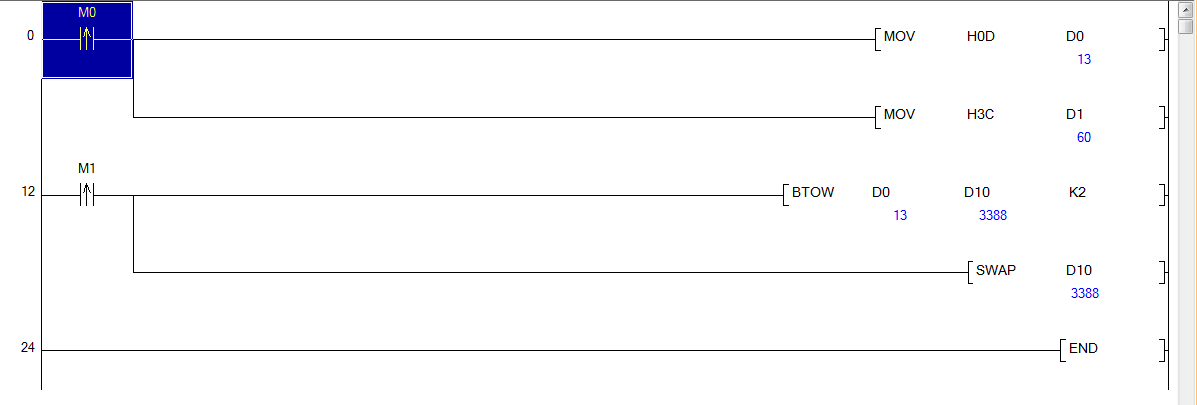

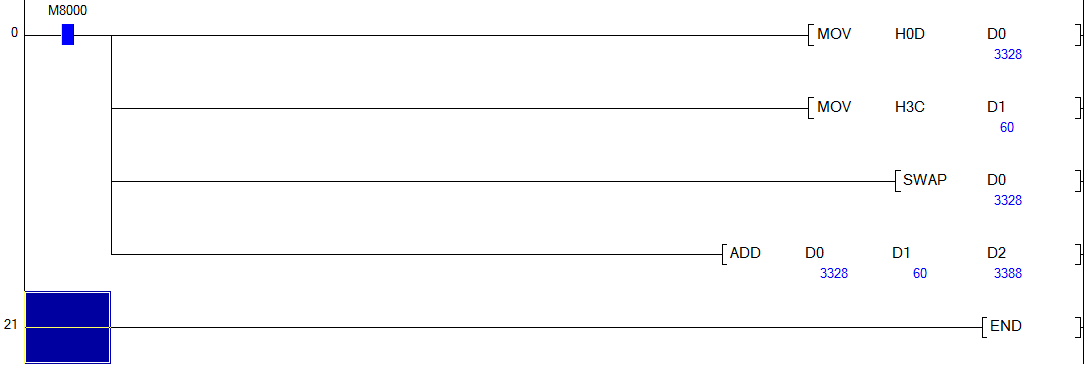

圖片：
