樓主發表于: 2017-03-10 21:48

只看樓主 | 小中大

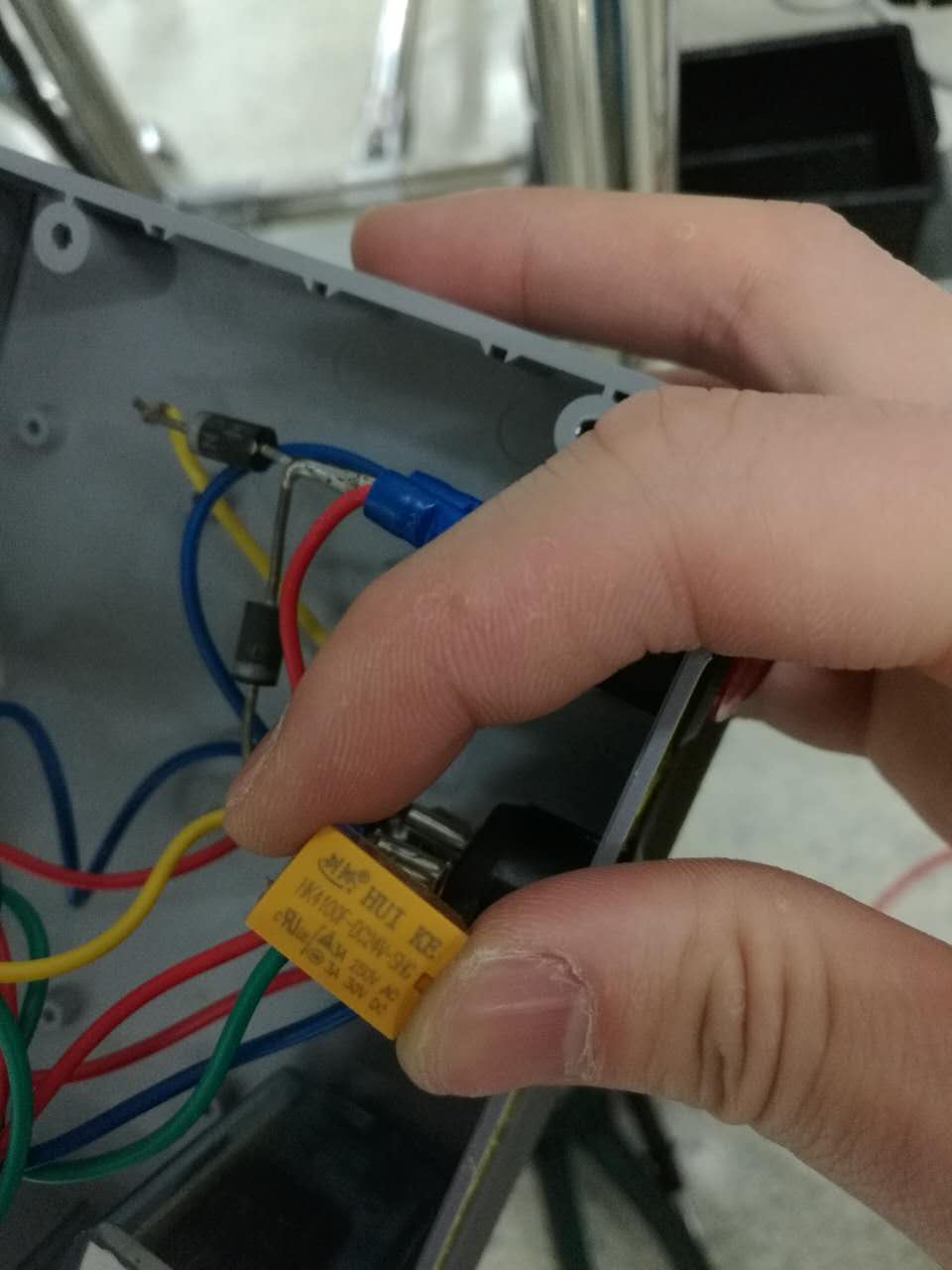

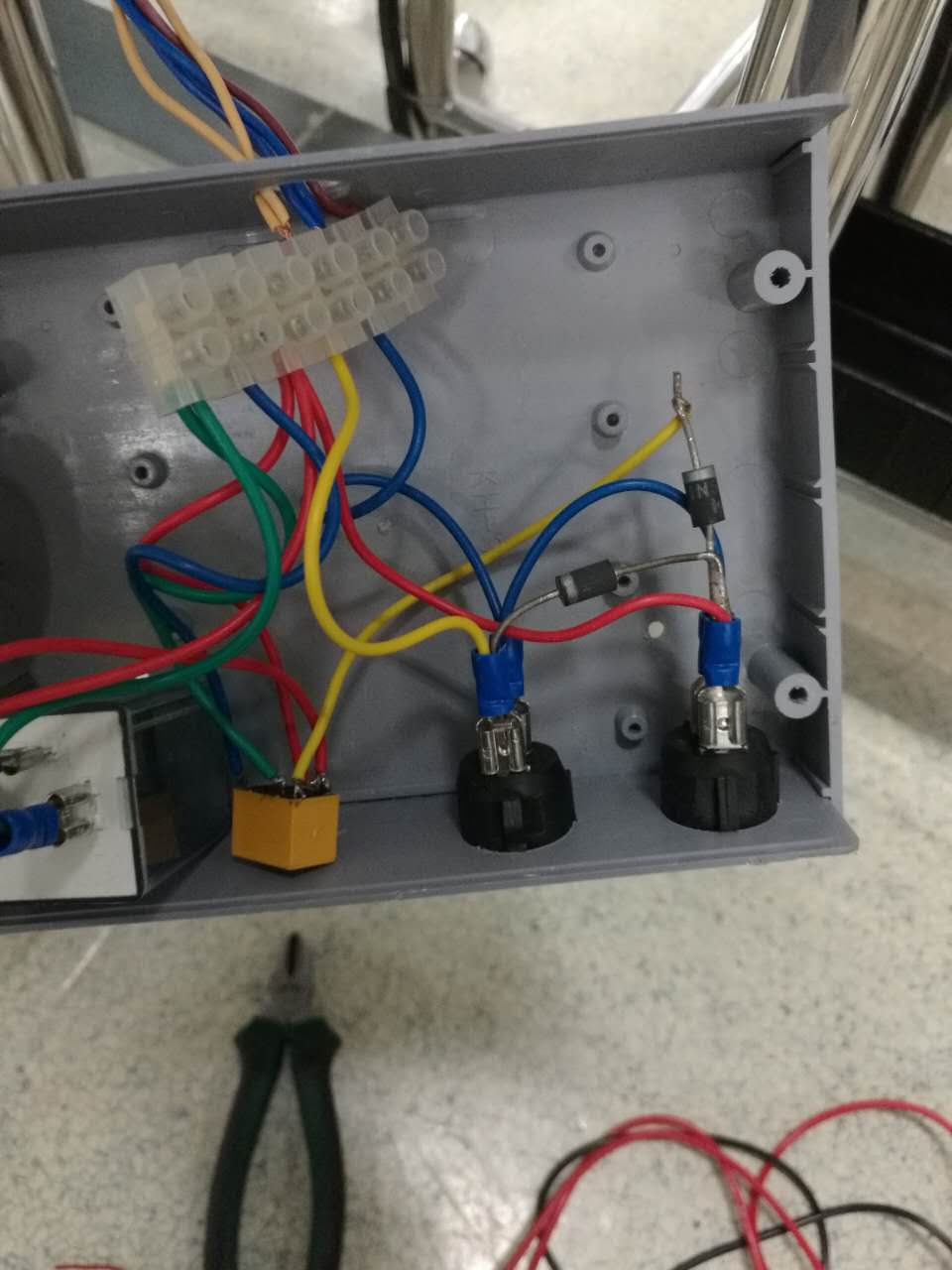

描述：這個電路看不懂求解釋
圖片：

圖片：

其實就是一個警報燈（黃色和紅色兩種燈）），按一個開關黃色燈亮關閉此開關黃色的燈滅。按另一個開關，紅色燈閃爍+黃色的燈也亮。再按一次此開關紅色的燈停止閃爍黃燈也滅。
這個線路我真的看不不懂，求大神解釋下！！！拜謝中！！！！！！！！！！！！！！！！！！！！！！！！

向往自由

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 167 點
下載積分: 33949 分
在線時間: 147(小時)
注冊時間: 2016-08-19
最后登錄: 2025-05-13
查看向往自由的主題 / 回貼

1樓發表于: 2017-03-11 08:33

只看該作者 | 小中大

左邊角落是什么元件？

樓主留言：

最左邊是個閃光器。也就是紅燈閃光的觸發器，

初出陌路

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 101 個
工控威望: 552 點
下載積分: 1639 分
在線時間: 36(小時)
注冊時間: 2015-08-11
最后登錄: 2024-07-01
查看初出陌路的主題 / 回貼

2樓發表于: 2017-03-11 09:59

只看該作者 | 小中大

是防止電源接反嗎？二極管有反向截至功能，如果電源接反的話，燈就不亮。或者是起續流作用。這兩種作用的接反正好相反。主要是我沒看懂你的電路。新手學習中。。。。。。。。

神的寄予00

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 148 點
下載積分: 502 分
在線時間: 148(小時)
注冊時間: 2013-05-17
最后登錄: 2024-12-05
查看神的寄予00的主題 / 回貼

3樓發表于: 2017-03-11 10:00

只看該作者 | 小中大

直流繼電器

niningtt

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1230 個
工控威望: 3550 點
下載積分: 843 分
在線時間: 459(小時)
注冊時間: 2010-08-24
最后登錄: 2025-05-09
查看niningtt的主題 / 回貼

4樓發表于: 2017-03-11 12:42

只看該作者 | 小中大

二極管是有方向性的，所以左邊的有電右邊的也亮。右邊的有電左邊的不亮。閃的話就是閃光器了

大鵬展翅168

勿以惡小而為之，勿以善小而不為。惟賢惟德，能服于人。

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1248 個
工控威望: 1534 點
下載積分: 6917 分
在線時間: 618(小時)
注冊時間: 2008-12-13
最后登錄: 2025-05-13
查看大鵬展翅168的主題 / 回貼

5樓發表于: 2017-03-11 13:40

只看該作者 | 小中大

二樓正解
