樓主發表于: 2018-03-20 13:52

只看樓主 | 小中大

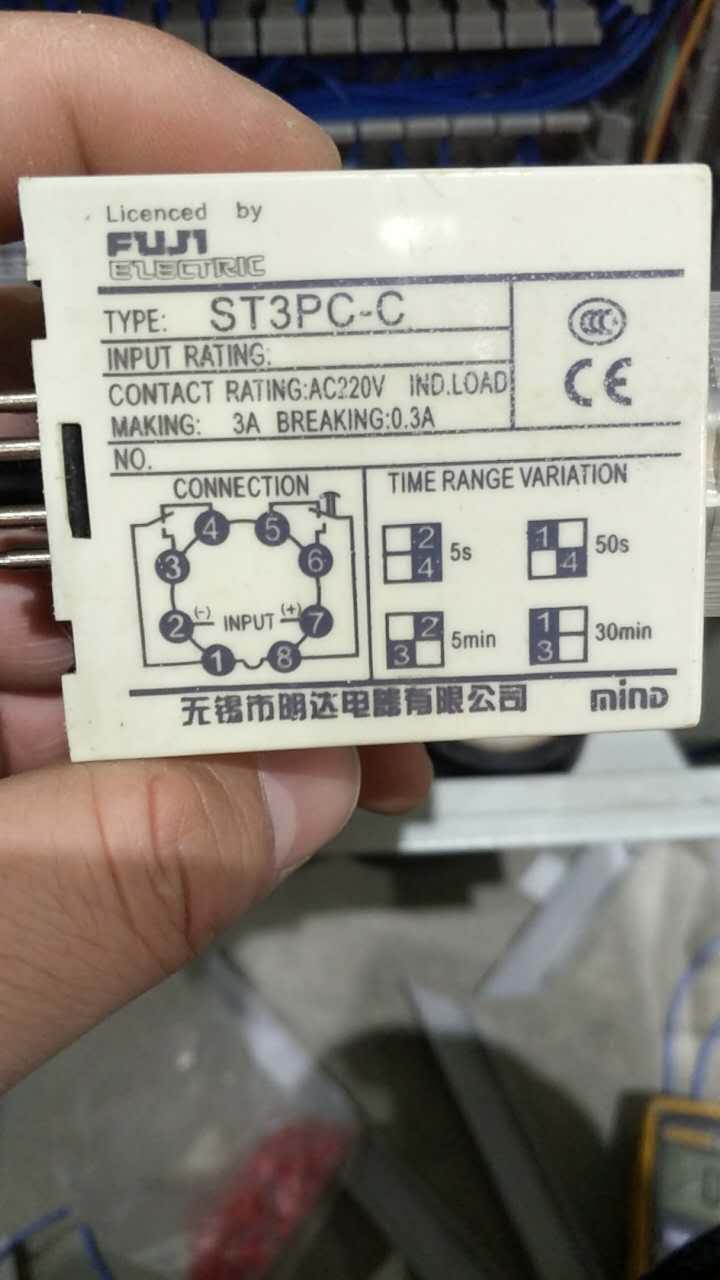

圖片：

我覺得是：7#24v 2#0v 8#5#是延時斷開 8#6#是延時接通 1#4#常閉 1#3#常開觸點最大電流3a，線圈電流0.3a，最大電壓220v 但同事在現場測試線圈工作電壓是220V的，那這個時間繼電器的7#和2#是什么鬼？各位大佬你們碰到過沒？

cjm1234

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2277 個
工控威望: 17166 點
下載積分: 7251 分
在線時間: 3533(小時)
注冊時間: 2014-01-09
最后登錄: 2025-04-25
查看cjm1234的主題 / 回貼

1樓發表于: 2018-03-20 13:57

只看該作者 | 小中大

2和7腳是線圈

光陰2021

光陰2021

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 123 個
工控威望: 1012 點
下載積分: 8310 分
在線時間: 51(小時)
注冊時間: 2018-02-09
最后登錄: 2025-04-25
查看光陰2021的主題 / 回貼

2樓發表于: 2018-03-20 14:12

只看該作者 | 小中大

現場測試的那個時間繼電器確定是和這個一樣的型號？

無風不起浪

liushaopeng

需非標自動化制造.改造等找我，有謝！

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 114 個
工控威望: 2144 點
下載積分: 25789 分
在線時間: 400(小時)
注冊時間: 2017-06-16
最后登錄: 2025-04-22
查看liushaopeng的主題 / 回貼

3樓發表于: 2018-03-20 14:13

只看該作者 | 小中大

引用
引用第2樓guo529356503于2018-03-20 14:12發表的 :
現場測試的那個時間繼電器確定是和這個一樣的型號？

肯定的啊！

光陰2021

光陰2021

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 123 個
工控威望: 1012 點
下載積分: 8310 分
在線時間: 51(小時)
注冊時間: 2018-02-09
最后登錄: 2025-04-25
查看光陰2021的主題 / 回貼

4樓發表于: 2018-03-20 14:19

只看該作者 | 小中大

圖片：

那就是線圈可選，那上面標識的+ - 符號有問題

無風不起浪

泰山之石

A

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2265 個
工控威望: 2500 點
下載積分: 11708 分
在線時間: 916(小時)
注冊時間: 2008-11-12
最后登錄: 2025-04-25
查看泰山之石的主題 / 回貼

5樓發表于: 2018-03-20 14:25

只看該作者 | 小中大

線圈電壓在正面，轉過來看。一般這種東西都扔了用不長時間。

liushaopeng

需非標自動化制造.改造等找我，有謝！

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 114 個
工控威望: 2144 點
下載積分: 25789 分
在線時間: 400(小時)
注冊時間: 2017-06-16
最后登錄: 2025-04-22
查看liushaopeng的主題 / 回貼

6樓發表于: 2018-03-20 14:25

只看該作者 | 小中大

引用
引用第4樓guo529356503于2018-03-20 14:19發表的 :
那就是線圈可選，那上面標識的+ - 符號有問題

我也覺得應該是生產商的問題，但出現這樣的問題不應該吧？這樣我覺得會誤導別人啊！

老兔子

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 676 個
工控威望: 817 點
下載積分: 6725 分
在線時間: 518(小時)
注冊時間: 2008-06-27
最后登錄: 2025-04-24
查看老兔子的主題 / 回貼

7樓發表于: 2018-03-20 20:07

只看該作者 | 小中大

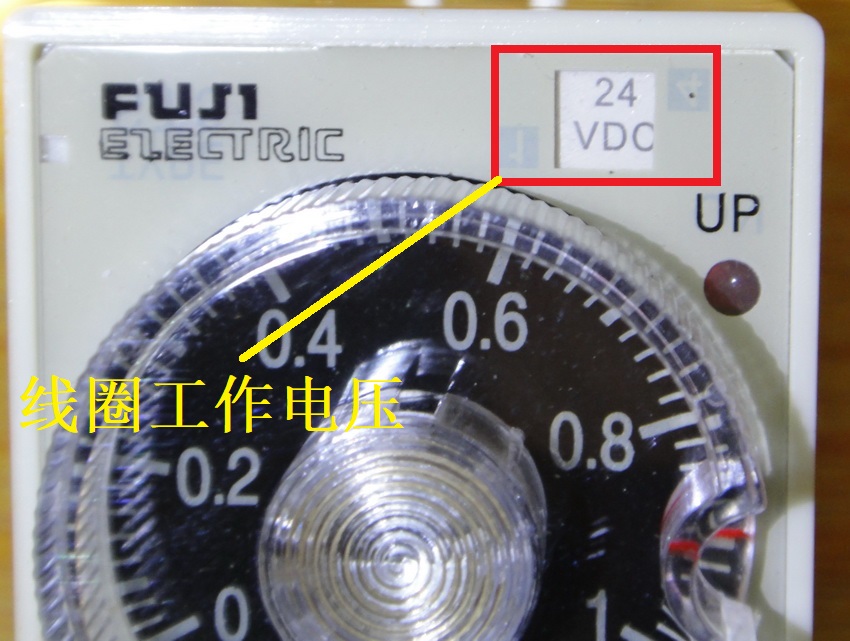

1-------7兩腳肯定是線圈，至于工作電壓是多少，在時間繼電器的面板會有標示，見下圖。

這是各廠家各有各的表示方法，不能說誤導，只能說你沒有實踐經驗。

reinwf

如果不知道要去哪兒，哪兒也去不了！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 151 個
工控威望: 272 點
下載積分: 5652 分
在線時間: 27(小時)
注冊時間: 2018-01-30
最后登錄: 2019-08-07
查看reinwf的主題 / 回貼

8樓發表于: 2018-03-21 08:31

只看該作者 | 小中大

來看看

如果不知道要去哪兒，哪兒也去不了！

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1038 個
工控威望: 1861 點
下載積分: 289 分
在線時間: 1149(小時)
注冊時間: 2017-02-09
最后登錄: 2025-04-22
查看nightblueblu的主題 / 回貼

9樓發表于: 2018-03-21 08:40

只看該作者 | 小中大

2和7是線圈供電電壓220V 1和8是觸點 分別連到上面的常開常閉觸點

Your happiness is everything.

liushaopeng

需非標自動化制造.改造等找我，有謝！

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 114 個
工控威望: 2144 點
下載積分: 25789 分
在線時間: 400(小時)
注冊時間: 2017-06-16
最后登錄: 2025-04-22
查看liushaopeng的主題 / 回貼

10樓發表于: 2018-03-21 09:24

只看該作者 | 小中大

引用
引用第7樓老兔子于2018-03-20 20:07發表的 :
1-------7兩腳肯定是線圈，至于工作電壓是多少，在時間繼電器的面板會有標示，見下圖。

這是各廠家各有各的表示方法，不能說誤導，只能說你沒有實踐經驗。

[attachment=220310]

好吧，受教了，謝謝！
