樓主發表于: 2018-09-14 17:11

只看樓主 | 小中大

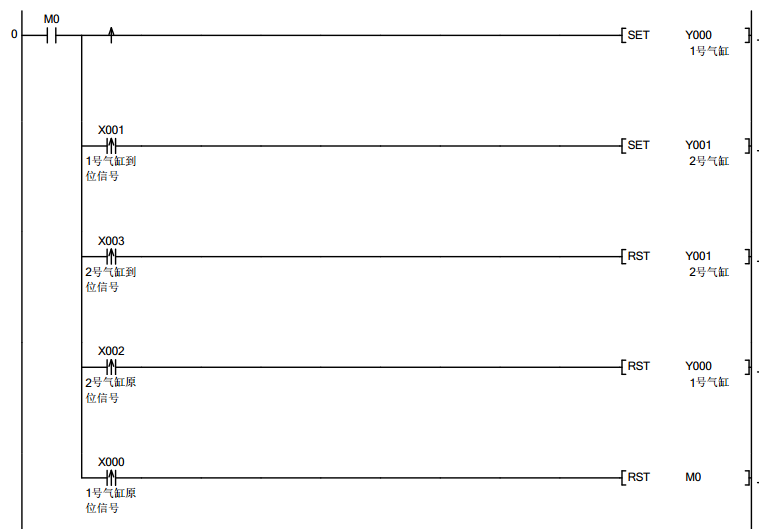

圖片：

如圖，最近看到一個程序這樣寫的，利用氣缸到位傳感器信號來驅動另一個氣缸，但是這些好像會有誤動作情況吧，X1 ON了置位Y1，要是傳感器X1誤動作了豈不是Y1又置位了一次？

三菱PLC、歐姆龍PLC、臺達PLC、信捷PLC、各類觸摸屏、編程接線調試都可以做。電話（微信）19951564598，我的時間比較自由,期待您的來電咨詢。

wzy139076378

年輕不是你玩的理由，而是你奮斗的資本。

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 446 個
工控威望: 11981 點
下載積分: 7284 分
在線時間: 1013(小時)
注冊時間: 2013-10-31
最后登錄: 2025-04-28
查看wzy139076378的主題 / 回貼

1樓發表于: 2018-09-14 17:14

只看該作者 | 小中大

大家遇到這種是怎么寫的呢？用SFC寫？

三菱PLC、歐姆龍PLC、臺達PLC、信捷PLC、各類觸摸屏、編程接線調試都可以做。電話（微信）19951564598，我的時間比較自由,期待您的來電咨詢。

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2858 個
工控威望: 3630 點
下載積分: 3544 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-04-28
查看tingfenghu的主題 / 回貼

2樓發表于: 2018-09-14 18:04

只看該作者 | 小中大

這種寫法不報錯嗎？
雙線圈。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

376236753

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 116 個
工控威望: 227 點
下載積分: 962 分
在線時間: 47(小時)
注冊時間: 2017-11-21
最后登錄: 2024-11-15
查看376236753的主題 / 回貼

3樓發表于: 2018-09-14 18:30

只看該作者 | 小中大

這個要根據實際情況啊。程序用上升沿可能的情況是Y01這個氣缸動作比較重要，只要感應器有信號就要輸出。另外誤感應這個怎么寫程序都會有干擾。

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1553 個
工控威望: 1776 點
下載積分: 6282 分
在線時間: 650(小時)
注冊時間: 2014-06-16
最后登錄: 2025-04-28
查看langui的主題 / 回貼

4樓發表于: 2018-09-15 08:08

只看該作者 | 小中大

他這樣寫一般沒什么，但是拘謹點的人會在X0的前面串一個Y0常開，也就是必須Y0動作，Y1才能動作。

wangnaizhi

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1291 個
工控威望: 1867 點
下載積分: 1895 分
在線時間: 960(小時)
注冊時間: 2015-08-31
最后登錄: 2025-04-28
查看wangnaizhi的主題 / 回貼

5樓發表于: 2018-09-15 08:20

只看該作者 | 小中大

寫法多的很不必拘泥于形式只要能動沒有bug 穩定生產完成工藝就可以了

遇上方知有

路漫漫其修遠兮吾將上下而求索

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 426 個
工控威望: 736 點
下載積分: 4077 分
在線時間: 76(小時)
注冊時間: 2017-07-16
最后登錄: 2025-02-25
查看遇上方知有的主題 / 回貼

6樓發表于: 2018-09-15 08:24

只看該作者 | 小中大

引用
引用第2樓tingfenghu于2018-09-14 18:04發表的 :
這種寫法不報錯嗎？
雙線圈。

雙線圈確實不行，但是樓主這程序你在哪看到了雙線圈

本帖最近評分記錄：

下載積分:+1(stefan) 就是

路漫漫其修遠兮吾將上下而求索

遇上方知有

路漫漫其修遠兮吾將上下而求索

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 426 個
工控威望: 736 點
下載積分: 4077 分
在線時間: 76(小時)
注冊時間: 2017-07-16
最后登錄: 2025-02-25
查看遇上方知有的主題 / 回貼

7樓發表于: 2018-09-15 08:29

只看該作者 | 小中大

無論是用梯形圖還是SFC寫，表達的目的是一樣的，所以我認為跟用什么寫沒有啥關系。一般來說這樣沒什么大問題傳感器一般也不會出現誤動作，除非這個誤動作會造成比較嚴重的后果，這樣子的話就在程序上要加一層保護了。

引用
引用第1樓wzy139076378于2018-09-14 17:14發表的 :
大家遇到這種是怎么寫的呢？用SFC寫？

路漫漫其修遠兮吾將上下而求索

白蘿卜大白菜

To be a better man.

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 227 個
工控威望: 2436 點
下載積分: 2367 分
在線時間: 137(小時)
注冊時間: 2018-01-03
最后登錄: 2025-04-28
查看白蘿卜大白菜的主題 / 回貼

8樓發表于: 2018-09-15 08:34

只看該作者 | 小中大

set指令不能算雙線圈吧 out指令才算吧

本帖最近評分記錄：

下載積分:+1(gaoyingchun)

有文化學習的筆記本，
鋼筆，鉛筆，文具盒，
姑娘喜歡的小花布，小伙扎的線圍脖。
穿著個球鞋跑地快，打球賽跑不怕磨。
秋衣秋褲號頭多，又可身來，又暖和。

apei2014

工控的世界，我不懂

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1200 個
工控威望: 1845 點
下載積分: 79953 分
在線時間: 529(小時)
注冊時間: 2016-08-15
最后登錄: 2025-04-28
查看apei2014的主題 / 回貼

9樓發表于: 2018-09-15 09:26

只看該作者 | 小中大

哪有雙線圈，找了半天沒找到

東隅已逝，桑榆非晚。

seafar

目前C#

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 620 個
工控威望: 767 點
下載積分: 1916 分
在線時間: 595(小時)
注冊時間: 2018-03-23
最后登錄: 2025-03-03
查看seafar的主題 / 回貼

10樓發表于: 2018-09-15 13:36

只看該作者 | 小中大

用步進指令啊STL，不要用上升沿

枕星河之倒影兮與星光同流，望群星之包覆兮隨繁星同輝。
B站資源分享鏈接https://space.bilibili.com/39855180

lzmtxp99

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 493 個
工控威望: 710 點
下載積分: 1873 分
在線時間: 519(小時)
注冊時間: 2010-12-16
最后登錄: 2025-04-24
查看lzmtxp99的主題 / 回貼

11樓發表于: 2018-09-17 11:40

只看該作者 | 小中大

引用
引用第8樓zhengdean于2018-09-15 08:34發表的 :
set指令不能算雙線圈吧 out指令才算吧

都是一樣的雙線圈的，不能出現2個，步進指令除外。
