樓主發表于: 2018-11-29 15:53

只看樓主 | 小中大

圖片：

請教一下各位大神

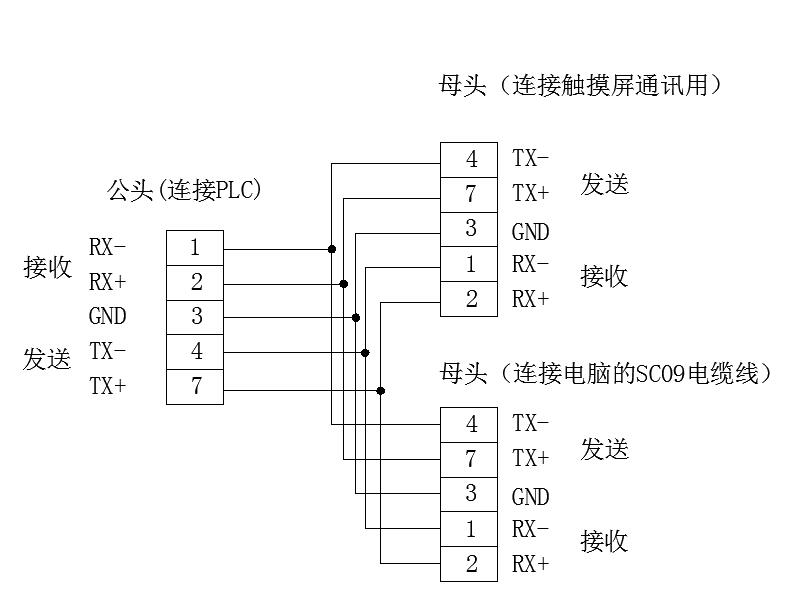

第一個問題：如圖，這樣制作，接線有沒有問題？
第二個問題：我想在電腦和plc連接的時候，同時和觸摸屏連接，（也就是在三菱3U調機的過程中，防止多次拔插而制作的接頭）是否可行？

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2094 個
工控威望: 3016 點
下載積分: 25345 分
在線時間: 1491(小時)
注冊時間: 2014-01-05
最后登錄: 2025-05-03
查看不小心遇見你的主題 / 回貼

1樓發表于: 2018-11-29 16:01

只看該作者 | 小中大

買個USB bd 或422BD就解決了在線與觸摸屏同步
還費那勁

項目、視覺、通訊QQ3515716

lulihe

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 369 點
下載積分: 40654 分
在線時間: 210(小時)
注冊時間: 2018-06-02
最后登錄: 2024-01-02
查看lulihe的主題 / 回貼

2樓發表于: 2018-11-29 17:17

只看該作者 | 小中大

肯定是不行的，通訊代碼有沖突的

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8291 個
工控威望: 10425 點
下載積分: 21207 分
在線時間: 3085(小時)
注冊時間: 2007-03-01
最后登錄: 2025-04-30
查看guochunyi的主題 / 回貼

3樓發表于: 2018-11-29 21:01

只看該作者 | 小中大

直接搜索無錫北辰的通訊模塊，很方便。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

huoshi

為所當為

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2598 個
工控威望: 21440 點
下載積分: 16730 分
在線時間: 2772(小時)
注冊時間: 2010-12-27
最后登錄: 2025-04-28
查看huoshi的主題 / 回貼

4樓發表于: 2018-11-29 21:02

只看該作者 | 小中大

厲害

，贊一個！

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4668 個
工控威望: 8068 點
下載積分: 17301 分
在線時間: 3242(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-30
查看夢雨天涯的主題 / 回貼

5樓發表于: 2018-11-30 08:56

只看該作者 | 小中大

引用
引用第1樓030403118于2018-11-29 16:01發表的 :
買個USB bd 或422BD就解決了在線與觸摸屏同步
還費那勁

如果你的左邊兩個通道都占用了呢？或者難以安裝呢？

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

autoctrl

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 373 個
工控威望: 598 點
下載積分: 1630 分
在線時間: 145(小時)
注冊時間: 2016-05-05
最后登錄: 2025-04-30
查看autoctrl的主題 / 回貼

6樓發表于: 2018-11-30 09:12

只看該作者 | 小中大

有這個功夫應該多研究一下HMI，一般都有透?jìng)鞴δ埽?br />如果是數據采集用專門的網關模塊就好了：

PLC數據采集資料.zip (2549 K) 下载次数:5
http://blog.sina.com.cn/s/blog_16d7d3ecb0102x33a.html

[ 此帖被autoctrl在2019-04-11 13:41重新編輯 ]

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2858 個
工控威望: 4489 點
下載積分: 219809 分
在線時間: 3212(小時)
注冊時間: 2008-02-22
最后登錄: 2025-05-03
查看二手工控電器的主題 / 回貼

7樓發表于: 2018-11-30 10:34

只看該作者 | 小中大

引用
引用樓主夢雨天涯于2018-11-29 15:53發表的自制一個公頭轉多個母頭 :
請教一下各位大神
第一個問題：如圖，這樣制作，接線有沒有問題？
第二個問題：我想在電腦和plc連接的時候，同時和觸摸屏連接，（也就是在三菱3U調機的過程中，防止多次拔插而制作的接頭）是否可行？

記得我在20年前考慮過自制這個，好像結果是白費功夫！

歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4668 個
工控威望: 8068 點
下載積分: 17301 分
在線時間: 3242(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-30
查看夢雨天涯的主題 / 回貼

8樓發表于: 2018-11-30 13:43

只看該作者 | 小中大

引用
引用第7樓跑步向錢于2018-11-30 10:34發表的 :
怎么說呢？

記得我在20年前考慮過自制這個，好像結果是白費功夫！

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4668 個
工控威望: 8068 點
下載積分: 17301 分
在線時間: 3242(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-30
查看夢雨天涯的主題 / 回貼

9樓發表于: 2018-11-30 13:45

只看該作者 | 小中大

引用
引用第2樓lulihe于2018-11-29 17:17發表的 :
肯定是不行的，通訊代碼有沖突的

那485怎么進行多路通訊的？

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

心碎了無痕

人不瘋很難成功

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 323 個
工控威望: 555 點
下載積分: 87887 分
在線時間: 810(小時)
注冊時間: 2009-04-09
最后登錄: 2025-05-03
查看心碎了無痕的主題 / 回貼

10樓發表于: 2018-12-11 14:42

只看該作者 | 小中大

威綸的屏可以和PLC485通訊

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4668 個
工控威望: 8068 點
下載積分: 17301 分
在線時間: 3242(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-30
查看夢雨天涯的主題 / 回貼

11樓發表于: 2018-12-11 14:46

只看該作者 | 小中大

引用
引用第10樓心碎了無痕于2018-12-11 14:42發表的 :
威綸的屏可以和PLC485通訊

這樣的接頭可行不？

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
