樓主發表于: 2019-11-04 19:28

只看樓主 | 小中大

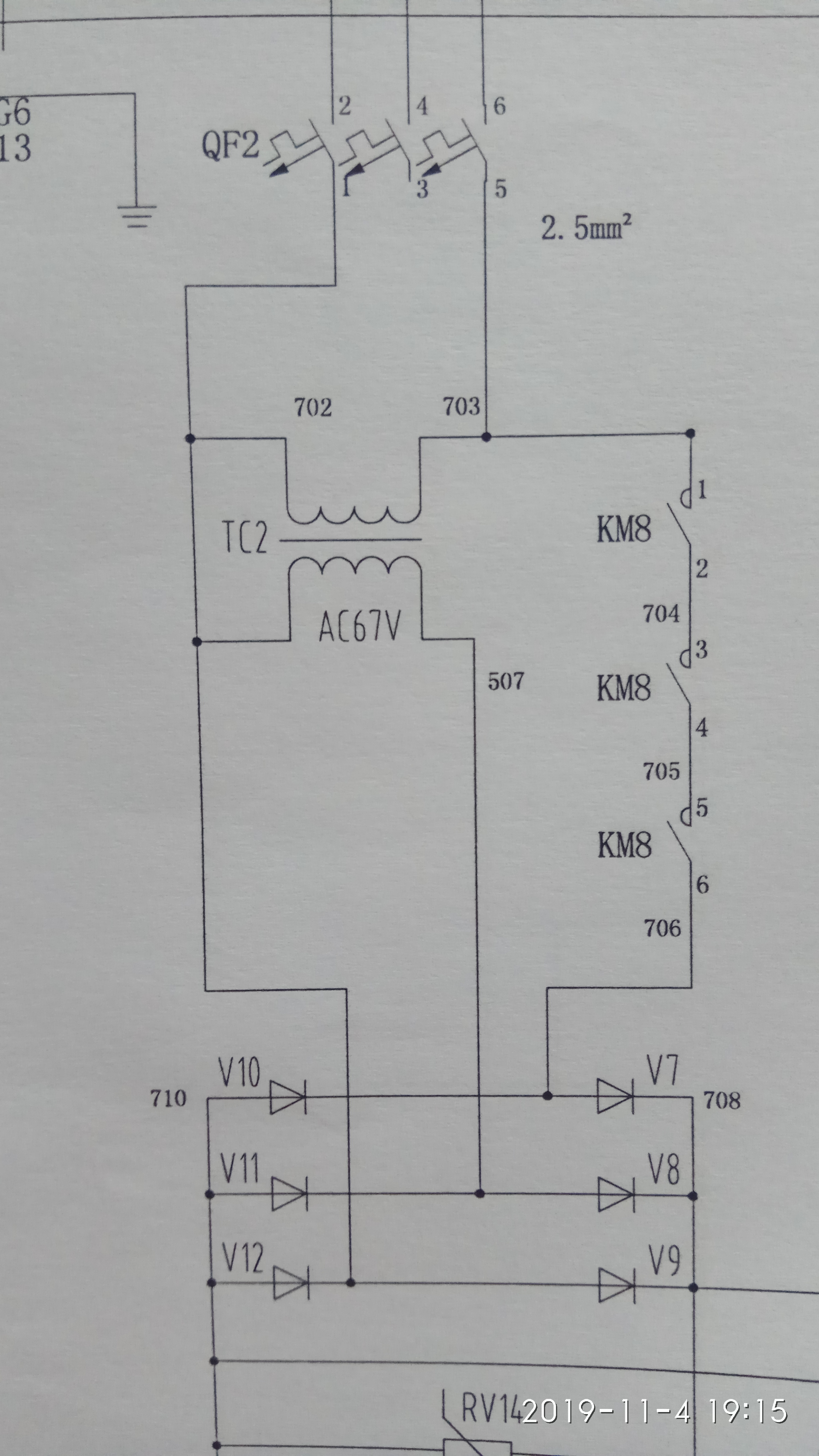

運行時時KM8先閉合1秒，直流回路會有300+V的直流吸和電磁鐵，吸和后，KM8斷開，然后直流回路就只有60V的直流了，做到了電壓無縫轉換。

這個變壓器原邊副邊這樣接到一起的用法很大膽啊，初次見到，

問題來了，507對地會有多少V電壓呢？320V嗎？

龍?jiān)评俗?

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 415 個
工控威望: 3298 點
下載積分: 7690 分
在線時間: 434(小時)
注冊時間: 2013-01-18
最后登錄: 2025-04-28
查看龍?jiān)评俗拥?主題 / 回貼

1樓發表于: 2019-11-04 22:14

只看該作者 | 小中大

如果進線2、6是接380v，KM8閉合時的直流輸出電壓應該是380*0.9=342v左右（橋式整流）。
507的對地電壓則要看兩組線圈相對繞線方向（是否同名端），大概是單相電壓±67v。

本帖最近評分記錄：

下載積分:+1(lvpretend)

cailiang123

CAILIANG

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 407 個
工控威望: 1543 點
下載積分: 18384 分
在線時間: 663(小時)
注冊時間: 2010-01-18
最后登錄: 2024-08-18
查看cailiang123的主題 / 回貼

2樓發表于: 2019-11-07 15:08

只看該作者 | 小中大

你把他當成自耦變壓器就好理解了，這種一般是大型感性負載大電流吸合，小電流保持。高壓接近380，低壓接近67。
