工控人家園 綜合討論 松下A5伺服里的定位結束輸出信號怎么使用？

lester

級別: 探索解密

精華主題: 0
發帖數量: 22 個
工控威望: 163 點
下載積分: 2836 分
在線時間: 9(小時)
注冊時間: 2013-05-28
最后登錄: 2025-03-17
查看lester的主題 / 回貼

樓主發表于: 2020-09-05 08:00

只看樓主 | 小中大

求助求助松下A5伺服里的定位結束輸出信號怎么和三菱3U PLC的定位指令做配合使用？

zhuo610616

級別: 略有小成

精華主題: 0
發帖數量: 141 個
工控威望: 251 點
下載積分: 1503 分
在線時間: 232(小時)
注冊時間: 2014-07-16
最后登錄: 2023-03-12
查看zhuo610616的主題 / 回貼

1樓發表于: 2020-09-05 08:05

只看該作者 | 小中大

就是一個定位輸入，程序再繼續下一步咯，

jinle520

QQ:229441204

級別: 家園常客

精華主題: 0
發帖數量: 509 個
工控威望: 694 點
下載積分: 2498 分
在線時間: 472(小時)
注冊時間: 2013-05-31
最后登錄: 2025-05-07
查看jinle520的主題 / 回貼

2樓發表于: 2020-09-05 08:58

只看該作者 | 小中大

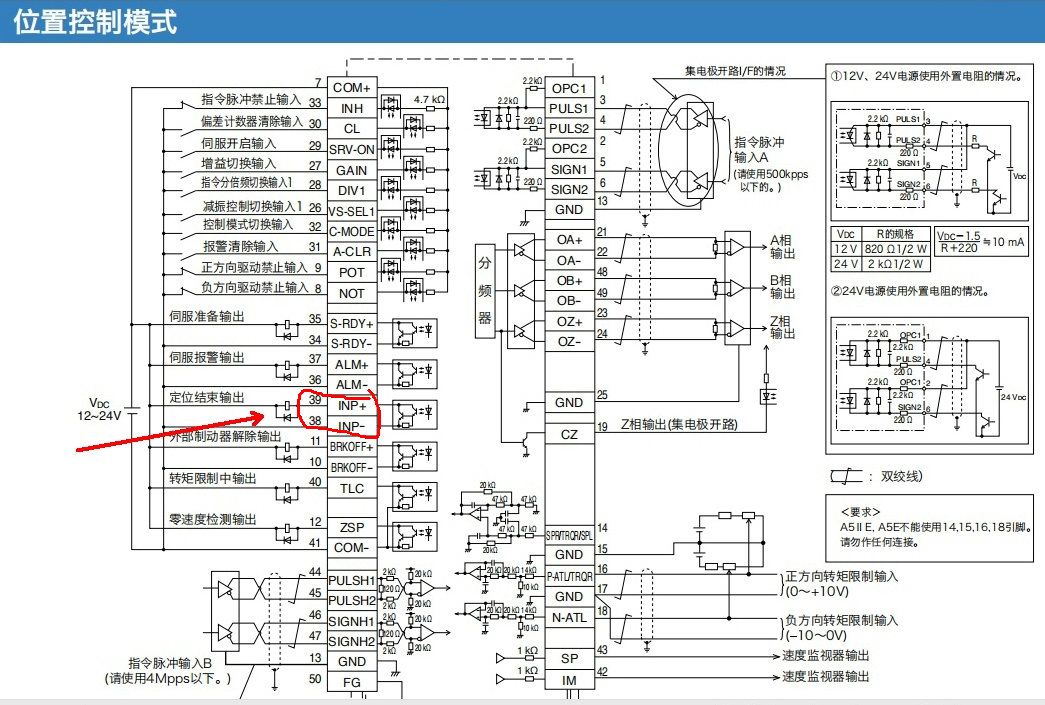

圖片：

松下A5的定位結束信號是38和39腳，PLC是NPN低電平輸入時，38腳接開關電源0V，39腳接PLC的輸入點X*。

目前估計80%的人都沒接這個信號，都是PLC定位脈沖發送完，就當馬達定位結束了，要不就是加點延時。

hba模組工控

MB:17301654077

級別: 正式會員

精華主題: 0
發帖數量: 25 個
工控威望: 75 點
下載積分: 312 分
在線時間: 14(小時)
注冊時間: 2020-08-20
最后登錄: 2020-12-14
查看hba模組工控的主題 / 回貼

3樓發表于: 2020-09-05 09:22

只看該作者 | 小中大

寄存器脈沖數量匹配+定位結束信號一起用
