1. 系統概述

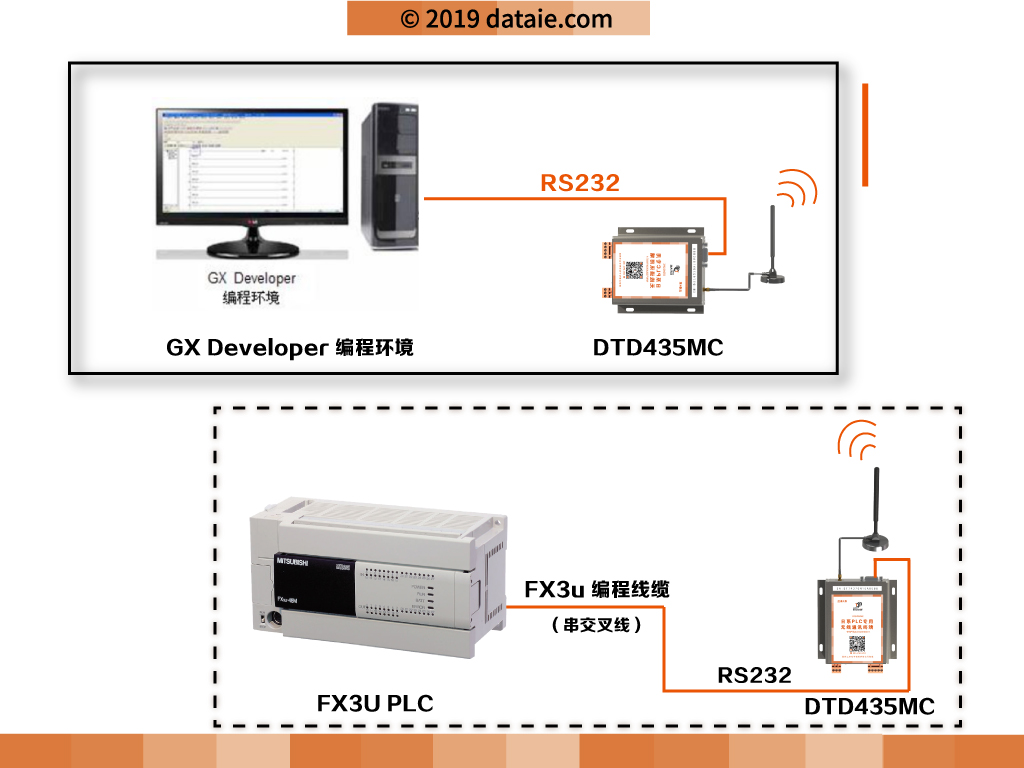

三菱 PLC FX3u 可以使用專用下載線通過計算機串口下載程序，同樣也可以使用自制下載線纜，連接西安達泰電子無線模塊 DTD435M 進行遠程無線下載程序，計算機端采用 RS232 或者 RS485 將計算機端與無線模塊連接， PLC 端同樣使用 RS232 轉 RS485 將把無線模塊接收到的下載數據通過 RS232 口與自制編程電纜連接。系統結構如下圖所示：
2. 編程線制作

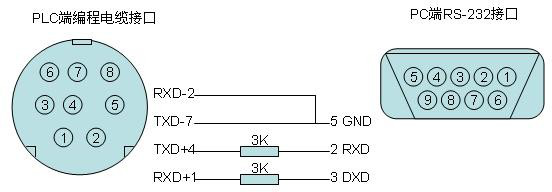

PLC 編程電纜是八針的選型接頭，與 RS232 的 DB9 接線如下圖所示：
將自制電纜與 PLC 連接。
3. 參數設置

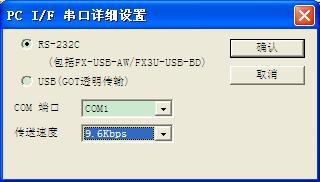

西安達泰電子的 DTD435M 均采用 9600 8N1。GX Developer 編程軟件下載參數如下圖所示，串口與插入 PC 的串口驅動顯示的一致。
4. 實例總結
三菱 PLC FX 系列 PLC 通過西安達泰電子無線模塊 DTD435M 可以完成程序的無線下載，并能實時進行在線監控與調試。
