樓主發表于: 2022-07-13 11:00

只看樓主 | 小中大

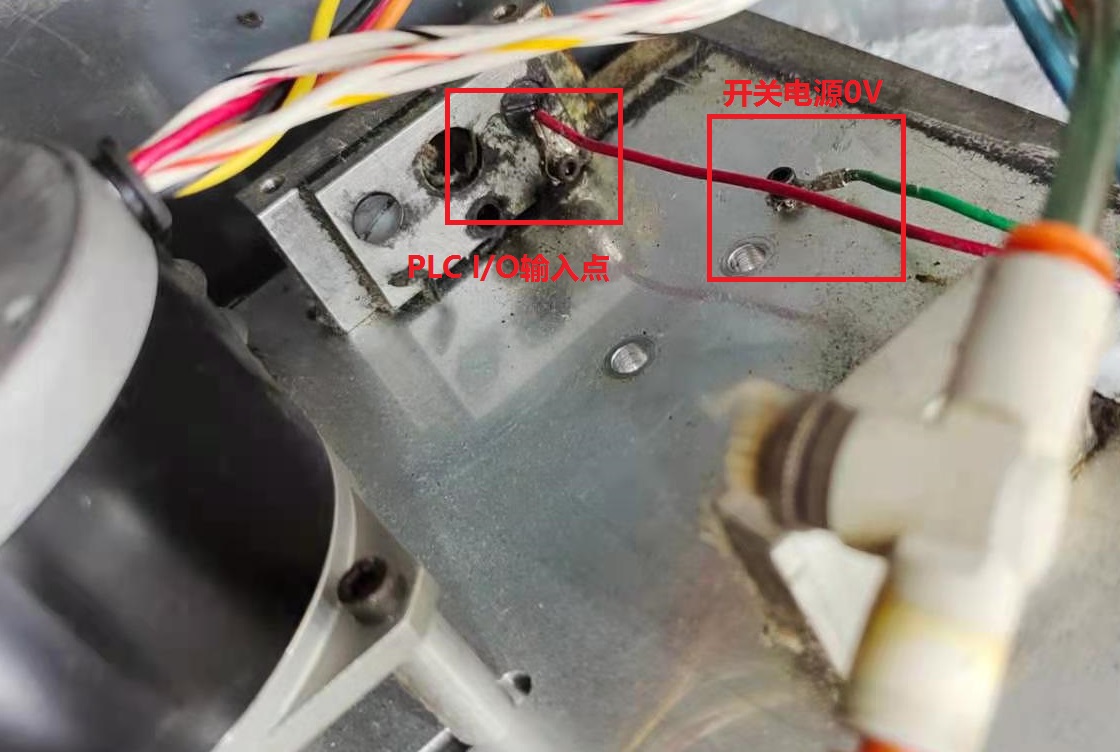

請問各位大神:PLC輸入信號可以接殼使用嗎？因為在維修別人設備時有看到機械上面設有一個保護，但是保護上面是直接引的PLC 輸入信號來檢測的，請問大師們PLC的I/O信號可以如圖中這樣使用嗎？

wenliang

擡頭白雲悠悠，前竟一片黯愁……

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 720 個
工控威望: 915 點
下載積分: 43076 分
在線時間: 554(小時)
注冊時間: 2014-04-04
最后登錄: 2025-04-24
查看wenliang的主題 / 回貼

1樓發表于: 2022-07-13 11:42

只看該作者 | 小中大

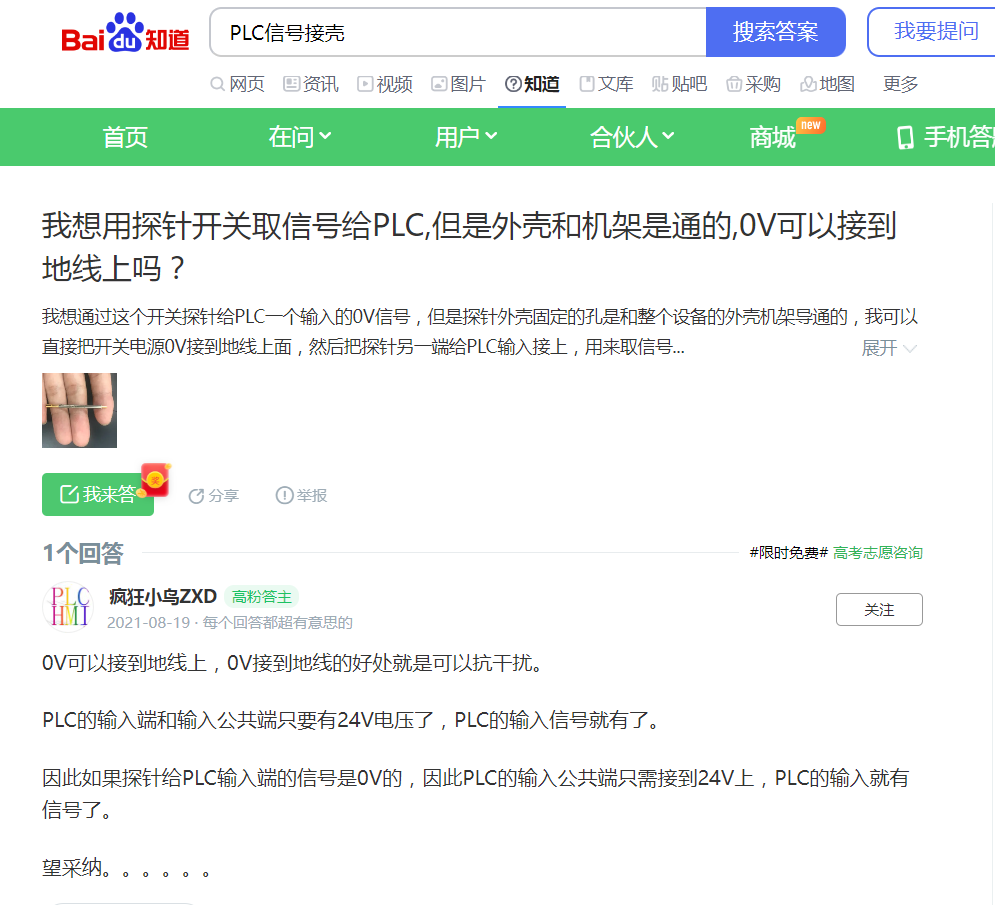

剛剛有在網上找了類似案子，真的還可以這樣使用嗎？

locus_years

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 80 點
下載積分: 1243 分
在線時間: 18(小時)
注冊時間: 2022-06-27
最后登錄: 2023-01-03
查看locus_years的主題 / 回貼

2樓發表于: 2022-07-13 12:44

只看該作者 | 小中大

沒見過這么糟糕的接線方式，只能說我唔知了，不美觀不適用，震動有考慮過嗎，反正不符合接線標準，24V開關電源都要壞了

曾姚王

紙上得來終覺淺，絕知此事要躬行！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 282 個
工控威望: 368 點
下載積分: 15780 分
在線時間: 160(小時)
注冊時間: 2021-07-24
最后登錄: 2025-04-30
查看曾姚王的主題 / 回貼

3樓發表于: 2022-07-13 14:12

只看該作者 | 小中大

plc輸入信號首先要構成回路，并且能夠驅動接受原件，比如光耦。你外接了會不會影響這個條件。分析一下吧。

wenliang

擡頭白雲悠悠，前竟一片黯愁……

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 720 個
工控威望: 915 點
下載積分: 43076 分
在線時間: 554(小時)
注冊時間: 2014-04-04
最后登錄: 2025-04-24
查看wenliang的主題 / 回貼

4樓發表于: 2022-07-13 14:52

只看該作者 | 小中大

引用
引用第3樓曾姚王于2022-07-13 14:12發表的 :
plc輸入信號首先要構成回路，并且能夠驅動接受原件，比如光耦。你外接了會不會影響這個條件。分析一下吧。

大師您好！PLC本身就是NPN輸入，現在只是把0V接地了，而PLC的IO信號是單獨接在機殼上面的，而機殼是和0V絕緣的，只有當啟動保護的時候0V也就是機殼會和絕緣板上面的PLC輸入信號導通，這樣看起來本身沒有什問題，就是類似一個按鈕開關通斷而已，主要是PLC IO信號可以這樣使用嗎，會有什么樣的問題，因為我們也做過類似的設備，但是中間會加塊電路板來接殼使用，剛好看到別人的設備和我們不一樣、可以省塊電路板，就想像他們一樣直接接PLC信號來使用，就是不知道可行否？
