樓主發表于: 2022-08-25 16:07

只看樓主 | 小中大

圖片：

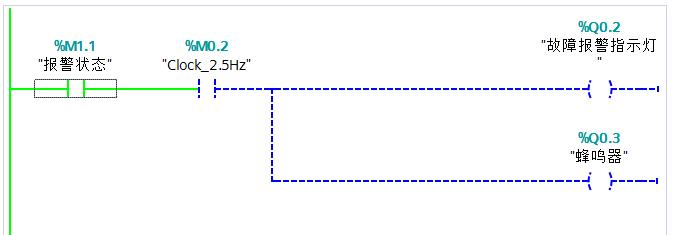

寫了一段小程序仿真后為什么沒有閃爍的效果

學無止靜

級別: 略有小成

精華主題: 0
發帖數量: 116 個
工控威望: 227 點
下載積分: 4698 分
在線時間: 353(小時)
注冊時間: 2022-04-17
最后登錄: 2025-04-26
查看學無止靜的主題 / 回貼

1樓發表于: 2022-08-25 16:23

只看該作者 | 小中大

估計時鐘頻率選高了,電腦屏目刷新速度恰好錯開了時鐘為1的時間.可以試下0.5HZ的.

我懷疑是不是Advanced仿真有問題，仿真不出來效果呢，幾乎每種頻率都試過了就是沒有閃爍的效果

工控小白耗子

級別: 探索解密

精華主題: 0
發帖數量: 50 個
工控威望: 134 點
下載積分: 634 分
在線時間: 19(小時)
注冊時間: 2022-03-29
最后登錄: 2024-08-12
查看工控小白耗子的主題 / 回貼

2樓發表于: 2022-08-25 16:57

只看該作者 | 小中大

我懷疑是不是Advanced有問題，仿真不出來效果呢，幾乎每種頻率都試過了就是沒有閃爍的效果

學無止靜

級別: 略有小成

精華主題: 0
發帖數量: 116 個
工控威望: 227 點
下載積分: 4698 分
在線時間: 353(小時)
注冊時間: 2022-04-17
最后登錄: 2025-04-26
查看學無止靜的主題 / 回貼

3樓發表于: 2022-08-25 17:21

只看該作者 | 小中大

看下m0.2在閃碩否?檢查下時鐘字節配置狀態.

菜鳥學工控_1

級別: 工控俠客

精華主題: 0
發帖數量: 393 個
工控威望: 2373 點
下載積分: 3293 分
在線時間: 165(小時)
注冊時間: 2017-08-29
最后登錄: 2025-04-26
查看菜鳥學工控_1的主題 / 回貼

4樓發表于: 2022-08-26 08:02

只看該作者 | 小中大

PLC屬性里面必須啟用時鐘字節，另外可以做個脈沖上升沿計數，仿真后看計數器有沒有數值不就知道了，有就是顯示器刷新問題，沒有就看看編程和設置有沒有問題

感謝分享！
