求教大家，想用V90伺服  PTI 位置控制，以前沒用過

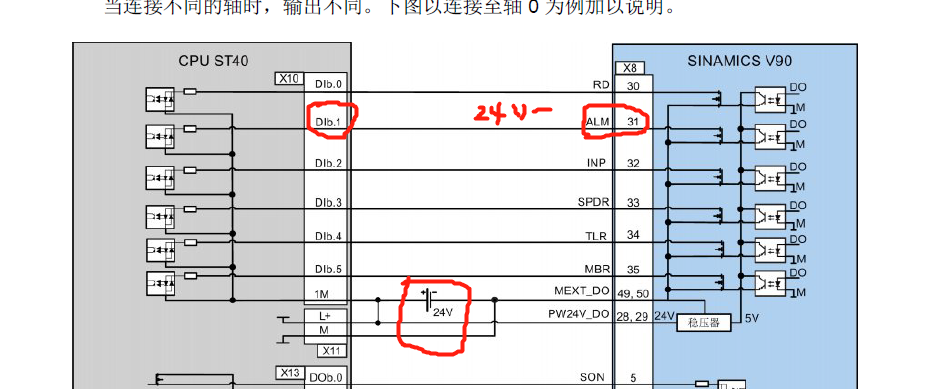

問題1：與200smart連接，200smart不能PNP連接么,輸入點公共端接24V負？  說明書上輸入公共端接的24V+,

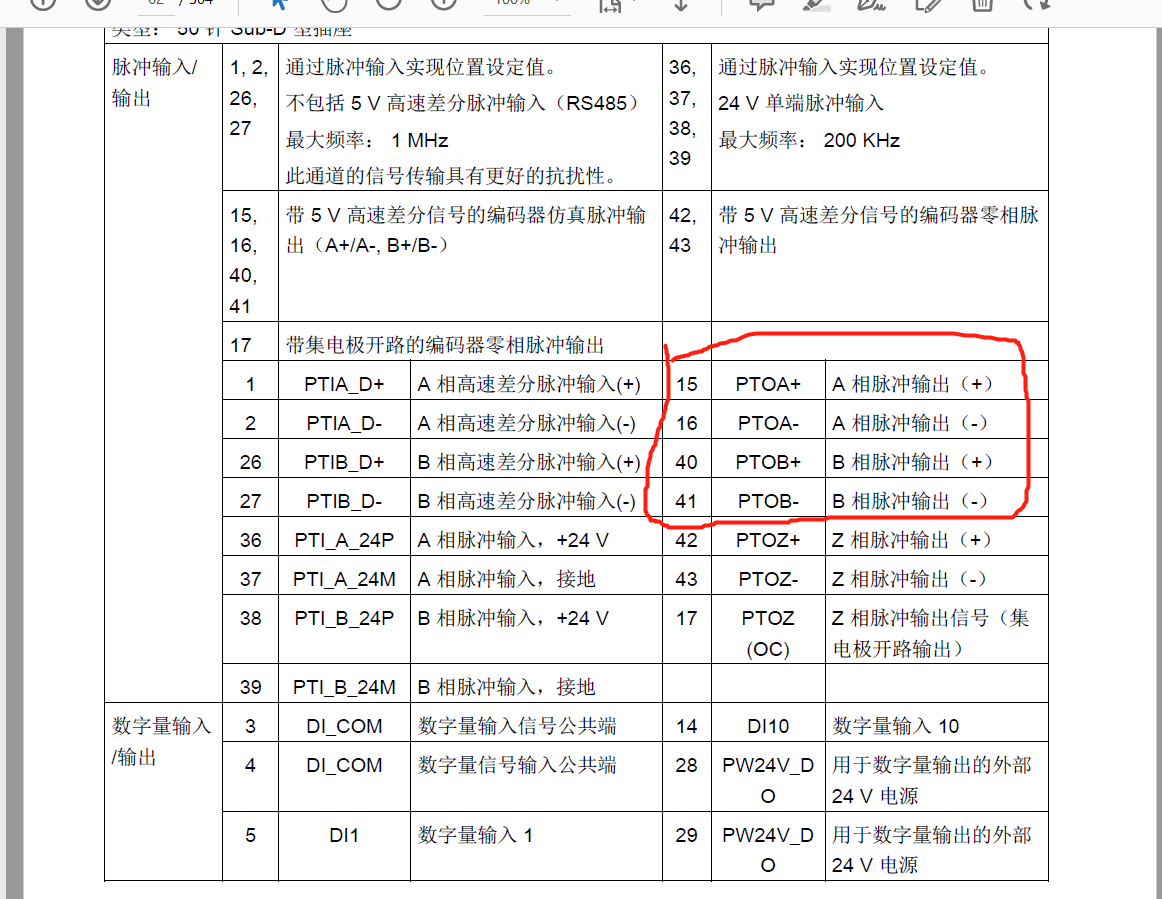

問題2：PTO脈沖輸出接200smart高速計數器，說明書上PTO  A、B相脈沖是5V的信號，怎么連接到PLC輸入點啊？smart輸入點是24v的

1，可以的。

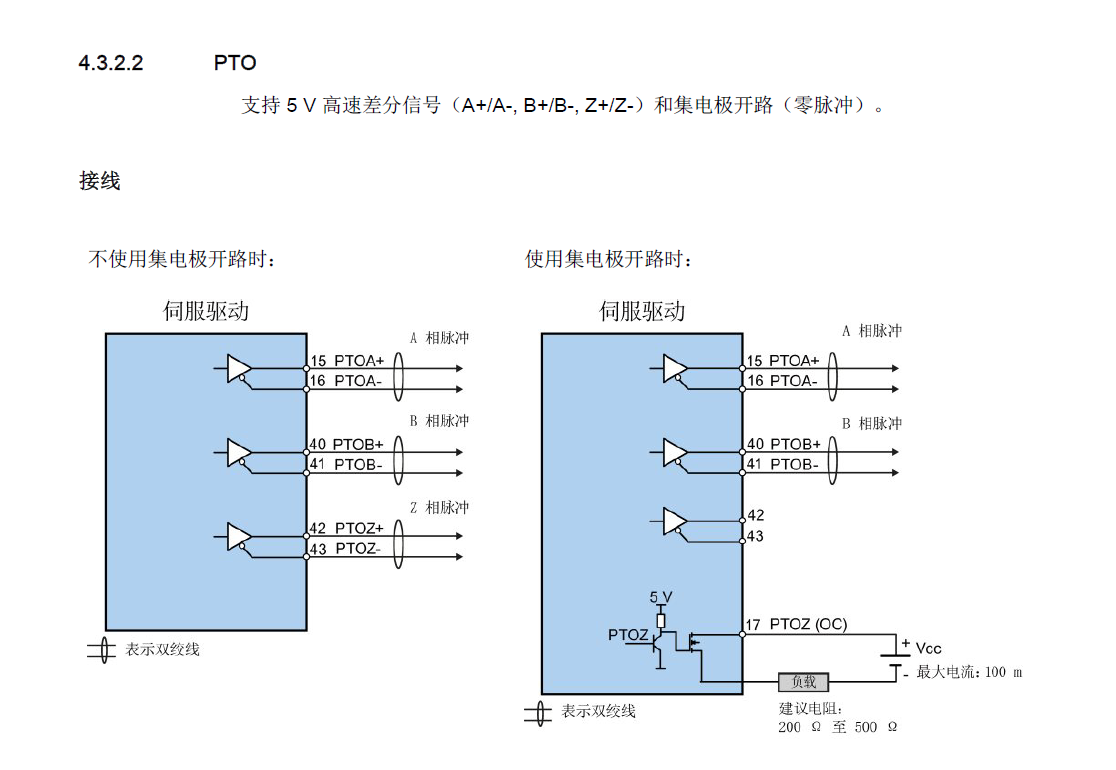

2，上面的2號圖是5V電壓的接法，你找24V的啊。

說明書，手冊，仔細看看，里面都有的。


引用

引用第2樓仙居人家于2022-12-30 13:04發表的  :
說明書，手冊，仔細看看，里面都有的。


已經很仔細看了，就是以前沒用過，加上新手不熟練，PTO脈沖輸出知道怎么接了，就是接15,40;  16,41接24V負，但是說明書上沒有明確說明PNP怎么接線，我需要用到PNP，

200SMARTPLC信號輸入PNP或者NPN都可以，輸出只能是高電平信號！

額，PLC會接線的，主要是V90 DO怎么接PNP接到200smart上。

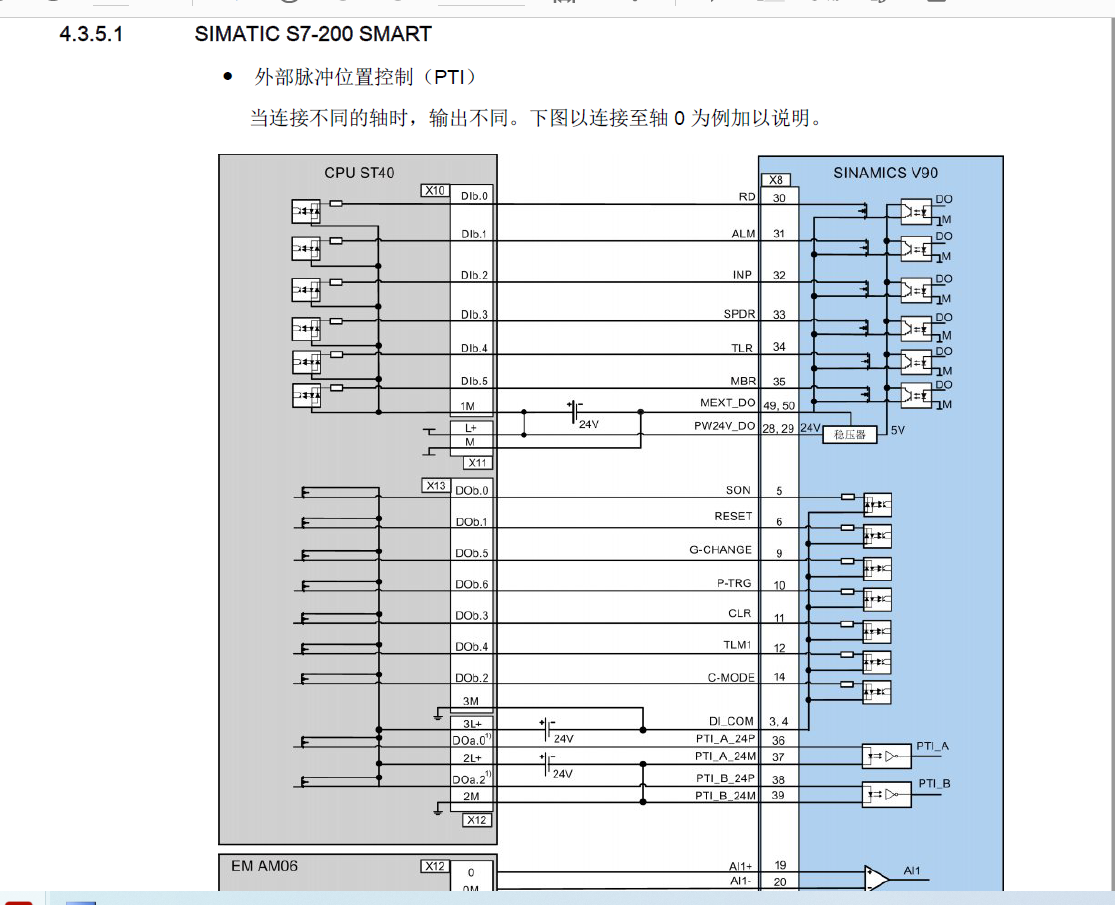

手冊上，V90 DO輸出和 200smart接線是用的NPN，PLC公共端接的24V+，但是結合以前的設備只能用PNP接法，也就是200smart公共端接24V-， 但是V90 DO輸出的是24V-，得接200smart PLC NPN接法，所以我自己用中間繼電器轉換一下，讓V90 DO 輸出24V+，這樣解決的
