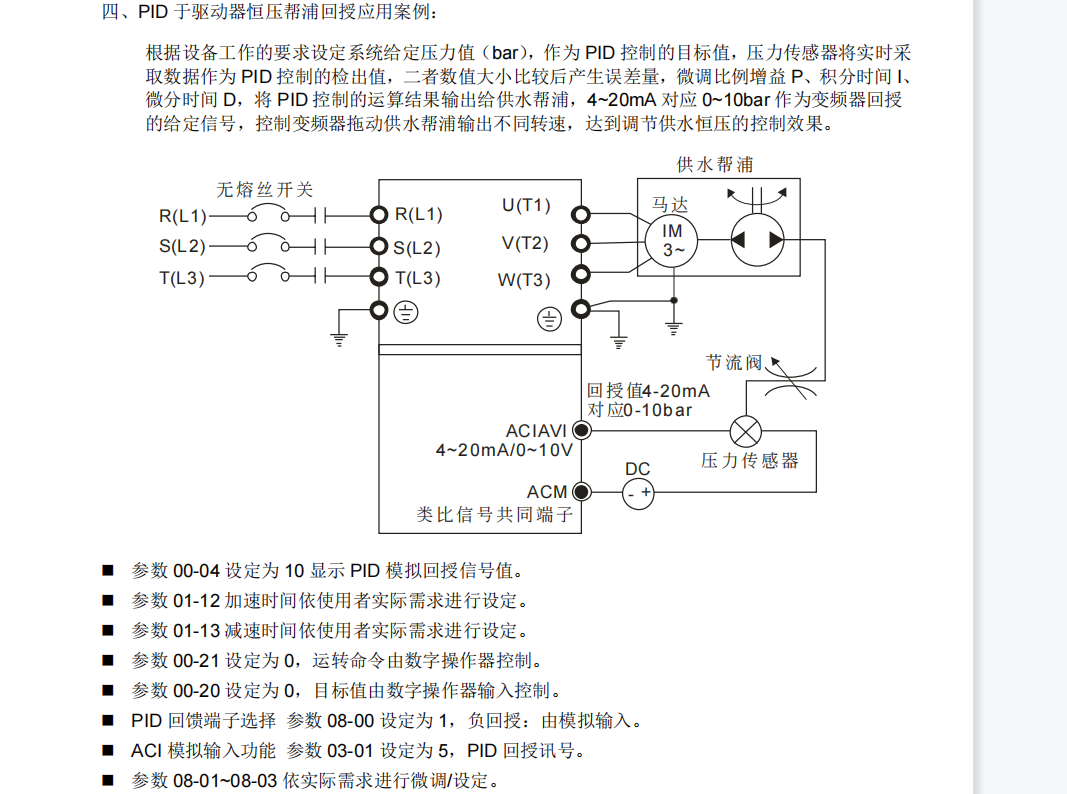

這是臺達c2000變頻器的PID功能的示例，反饋是壓力傳感器的模擬量電流，但為什么PID的目標值是頻率給定？
兩種怎么進行的比較，難道是將兩者都進行了百分比之后比較的？？

卓發智能

相互學習，共同進步。

級別: 工控俠客

精華主題: 0
發帖數量: 2481 個
工控威望: 3096 點
下載積分: 12245 分
在線時間: 667(小時)
注冊時間: 2008-08-03
最后登錄: 2025-04-24
查看卓發智能的主題 / 回貼

1樓發表于: 2023-07-06 16:51

只看該作者 | 小中大

這個PID功能是變頻器內部算法完成的，使用時你只需要接上壓力反饋信號就行了，其大意是：當反饋回來的壓力值越大時，變頻器的運行頻率越低，反之越高，讓泵壓始終處于恒壓狀態，當然這個恒定壓力是根據需要人為設定的。

相信自我！

13590724391

級別: 探索解密

精華主題: 0
發帖數量: 54 個
工控威望: 158 點
下載積分: 1147 分
在線時間: 66(小時)
注冊時間: 2022-12-31
最后登錄: 2025-03-20
查看13590724391的主題 / 回貼

2樓發表于: 2023-07-11 10:11

只看該作者 | 小中大

"但為什么PID的目標值是頻率給定？" 目標頻率給定值其實也是4-20ma/0-10v 的模擬量,壓力反饋信號也是4-20ma/0-10v 的模擬量

卓發智能

相互學習，共同進步。

級別: 工控俠客

精華主題: 0
發帖數量: 2481 個
工控威望: 3096 點
下載積分: 12245 分
在線時間: 667(小時)
注冊時間: 2008-08-03
最后登錄: 2025-04-24
查看卓發智能的主題 / 回貼

3樓發表于: 2023-07-11 10:34

只看該作者 | 小中大

PID的目標值是頻率給定值沒有錯，做PID運算你得有目標值吧，還得有測量值吧，這是最基本的二個參數。用目標值與測量值進行比較再輸出PID控制值，以達到目標值完成PID控制任務。

相信自我！
