工控人家園 綜合討論 匯川SN630 伺服有大佬用過么，有沒有項目的電路原理圖參考一下

weienpeng

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 137 點
下載積分: 260 分
在線時間: 51(小時)
注冊時間: 2021-06-07
最后登錄: 2025-04-21
查看weienpeng的主題 / 回貼

樓主發表于: 2023-07-17 20:33

只看樓主 | 小中大

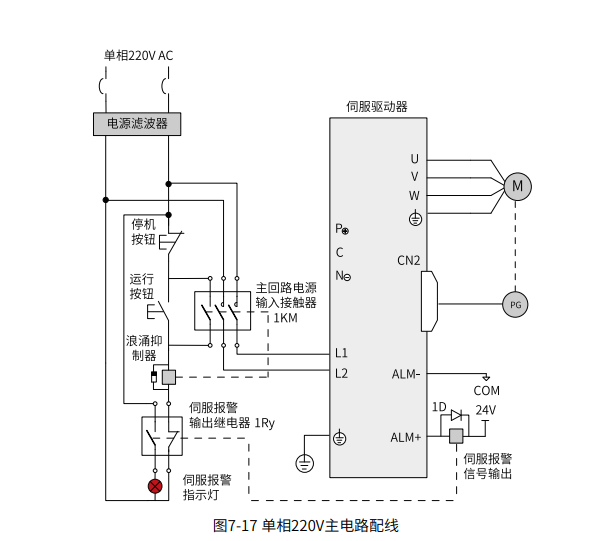

圖片：

按官網這個接線方式，這一報警不就直接斷電了么。真這面用么

goldage

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1900 個
工控威望: 2062 點
下載積分: 7252 分
在線時間: 503(小時)
注冊時間: 2016-06-19
最后登錄: 2025-04-21
查看goldage的主題 / 回貼

1樓發表于: 2023-07-17 21:42

只看該作者 | 小中大

沒必要這么用，具體你可以參考變頻器應用

曾姚王

紙上得來終覺淺，絕知此事要躬行！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 282 個
工控威望: 368 點
下載積分: 15780 分
在線時間: 160(小時)
注冊時間: 2021-07-24
最后登錄: 2025-04-21
查看曾姚王的主題 / 回貼

2樓發表于: 2023-07-18 08:54

只看該作者 | 小中大

哪種伺服都是一樣的。報警可以設置和讀出，沒必要在驅動上接線。

leo.xue

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 160 個
工控威望: 264 點
下載積分: 3521 分
在線時間: 256(小時)
注冊時間: 2018-01-26
最后登錄: 2025-04-21
查看leo.xue的主題 / 回貼

3樓發表于: 2023-07-18 09:10

只看該作者 | 小中大

沒記錯的話SN630是總線型伺服吧，只要給驅動器供電就行了，報警等信號直接用通信讀就可以了。

怒懟懟

閑魚哦豁拐咯有一些工控資料及硬件二

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 223 個
工控威望: 776 點
下載積分: 761 分
在線時間: 42(小時)
注冊時間: 2023-06-08
最后登錄: 2025-04-22
查看怒懟懟的主題 / 回貼

4樓發表于: 2023-07-18 10:24

只看該作者 | 小中大

實際應用太少能按照說明書規范接了

閑魚哦豁拐咯有一些工控資料及硬件二次賦能

gaoyingchun

GaoYingChun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 215 個
工控威望: 310 點
下載積分: 2926 分
在線時間: 116(小時)
注冊時間: 2016-05-06
最后登錄: 2025-04-16
查看gaoyingchun的主題 / 回貼

5樓發表于: 2023-07-18 14:20

只看該作者 | 小中大

接線圖有問題，報警了斷開主電源還說得過去，一些伺服主電源和控制電源分開的

wangnaizhi

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1290 個
工控威望: 1566 點
下載積分: 4783 分
在線時間: 956(小時)
注冊時間: 2015-08-31
最后登錄: 2025-04-22
查看wangnaizhi的主題 / 回貼

6樓發表于: 2023-07-22 11:41

只看該作者 | 小中大

有安全控制要求是可能會要求斷開電路
