樓主發表于: 2023-04-23 12:50

只看樓主 | 小中大

查的圖紙然后A1和A2我通220v電，tmd里面瓷片電容炸了電阻燒了一個，難道圖紙上標的L和N不是接220v嗎

工控小c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 414 個
工控威望: 2225 點
下載積分: 5329 分
在線時間: 414(小時)
注冊時間: 2022-10-14
最后登錄: 2025-05-03
查看工控小c的主題 / 回貼

1樓發表于: 2023-04-24 10:54

只看該作者 | 小中大

圖紙呢

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3452 個
工控威望: 20991 點
下載積分: 32623 分
在線時間: 1796(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-03
查看tkggtdkjpl的主題 / 回貼

2樓發表于: 2023-04-24 13:40

只看該作者 | 小中大

包裝盒上寫的電源24v,早點改行，這行對你來說太危險

自動化單機，生產線，項目編程調試！

yiwei06

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 135 個
工控威望: 177 點
下載積分: 824 分
在線時間: 44(小時)
注冊時間: 2021-11-22
最后登錄: 2025-05-01
查看yiwei06的主題 / 回貼

3樓發表于: 2023-04-26 22:56

只看該作者 | 小中大

引用
引用第1樓工控小c于2023-04-24 10:54發表的 :
圖紙呢

我不會上傳圖片，不知道怎么上傳

yiwei06

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 135 個
工控威望: 177 點
下載積分: 824 分
在線時間: 44(小時)
注冊時間: 2021-11-22
最后登錄: 2025-05-01
查看yiwei06的主題 / 回貼

4樓發表于: 2023-04-26 22:59

只看該作者 | 小中大

引用
引用第2樓tkggtdkjpl于2023-04-24 13:40發表的 :
包裝盒上寫的電源24v,早點改行，這行對你來說太危險

我說的是A1和A2他標的220V呢，你看圖紙沒有

老學生

梅花香自苦寒來

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 295 個
工控威望: 621 點
下載積分: 10475 分
在線時間: 274(小時)
注冊時間: 2013-01-08
最后登錄: 2025-01-11
查看老學生的主題 / 回貼

5樓發表于: 2023-04-29 19:04

只看該作者 | 小中大

如果圖紙上標的是L和N你接的就沒錯.因為L.N就是交流220V搞電的都知道. 如果接DC24V他的圖上就應標出正負和電壓等級.

矽能工控

自動化編程維護改造升級，微信同電話

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 379 個
工控威望: 428 點
下載積分: 1380 分
在線時間: 288(小時)
注冊時間: 2020-05-30
最后登錄: 2025-05-01
查看矽能工控的主題 / 回貼

6樓發表于: 2023-04-30 12:37

只看該作者 | 小中大

我們一般用的是本體電源24伏的，圖紙標明控制觸點可以220伏

西能自動化，承接非標自動機電控電路電器設計安裝維護維修，電聯18962034521

qj_wgx

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 829 個
工控威望: 1068 點
下載積分: 2605 分
在線時間: 500(小時)
注冊時間: 2007-08-28
最后登錄: 2025-04-30
查看qj_wgx的主題 / 回貼

7樓發表于: 2023-05-03 16:21

只看該作者 | 小中大

yiwei06

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 135 個
工控威望: 177 點
下載積分: 824 分
在線時間: 44(小時)
注冊時間: 2021-11-22
最后登錄: 2025-05-01
查看yiwei06的主題 / 回貼

8樓發表于: 2023-05-03 21:28

只看該作者 | 小中大

引用

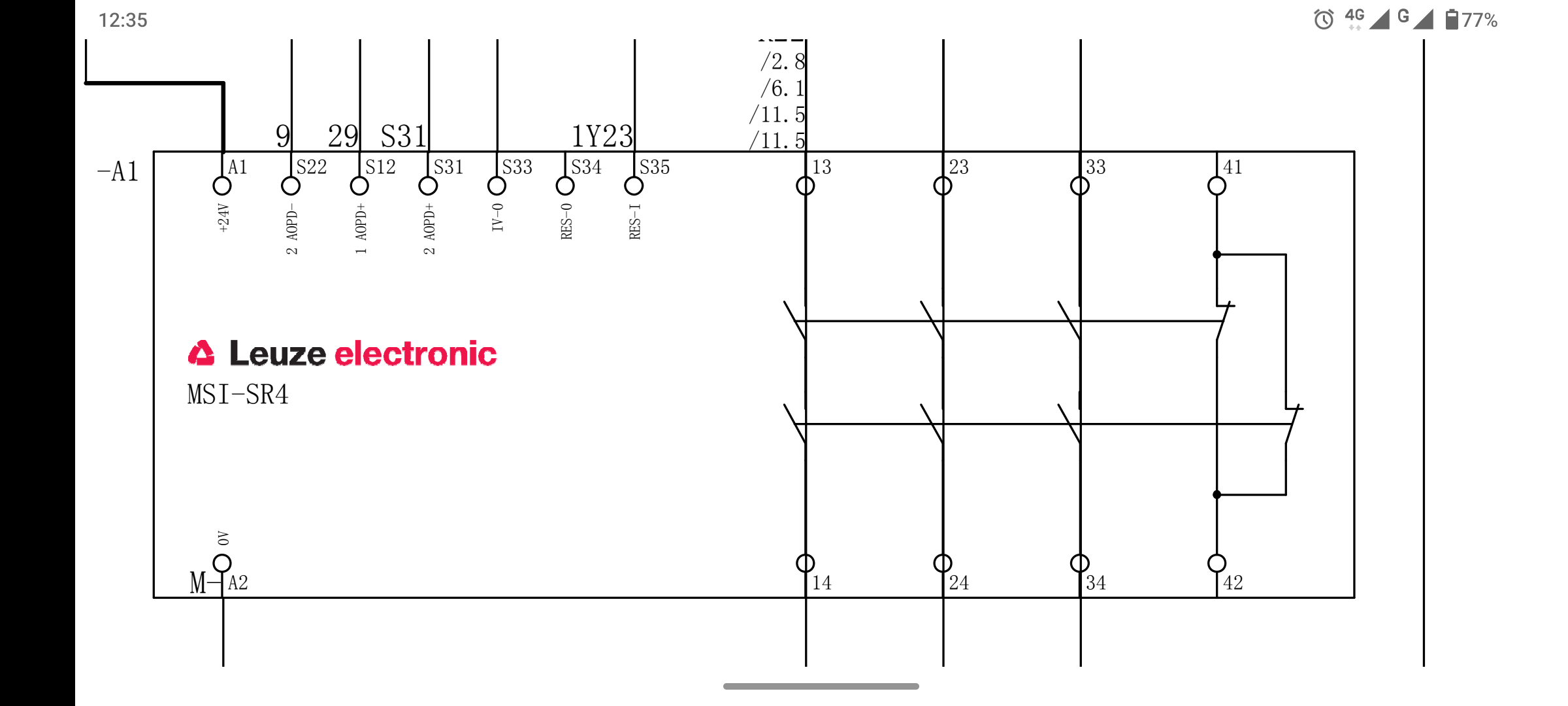

引用第6樓矽能工控于2023-04-30 12:37發表的 :
[attachment=280380]
我們一般用的是本體電源24伏的，圖紙標明控制觸點可以220伏

你這個型號不一樣我這A1和A2標的就是L和N我通220就炸了

zhuyongxiong

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 693 個
工控威望: 5137 點
下載積分: 2784 分
在線時間: 485(小時)
注冊時間: 2017-05-05
最后登錄: 2025-05-03
查看zhuyongxiong的主題 / 回貼

9樓發表于: 2023-05-04 10:33

只看該作者 | 小中大

是來搞笑的吧

，可控硅控制單元都是低壓控制高壓，A1A2你可能沒看清是負載端，只允許單相相線進出，類似一個開關的作用，控制端一般會用IN標注，輸出端會用OUT，小心大眼看過界。我看人家標注清清楚楚24vAC/DC 50/60HZ 2W

[ 此帖被zhuyongxiong在2023-05-04 10:46重新編輯 ]

人生最重要的不是努力、不是奮斗、而是抉擇！

chzhuhai

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 145 點
下載積分: 1131 分
在線時間: 53(小時)
注冊時間: 2021-02-19
最后登錄: 2025-01-16
查看chzhuhai的主題 / 回貼

10樓發表于: 2023-05-04 14:42

只看該作者 | 小中大

圖片：

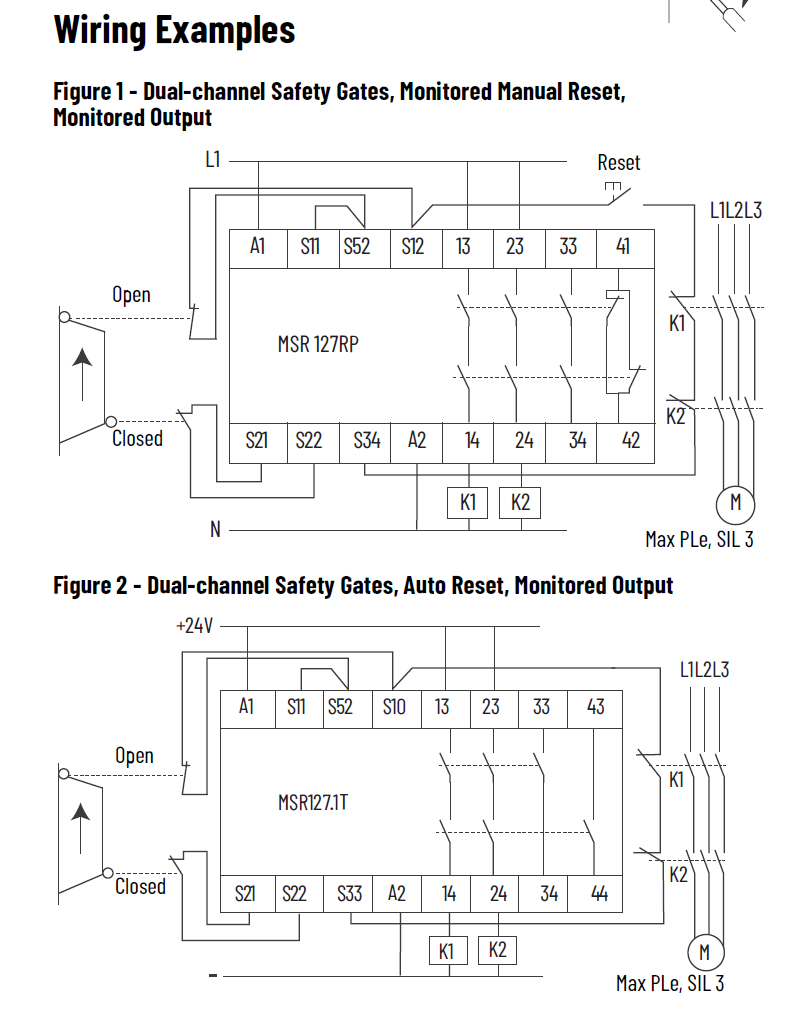

有220V，倆型號是同一張圖紙，樓主應該是沒認真看清楚，24V的用了220V圖紙接線。

[ 此帖被chzhuhai在2023-05-05 07:54重新編輯 ]

老學生

梅花香自苦寒來

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 295 個
工控威望: 621 點
下載積分: 10475 分
在線時間: 274(小時)
注冊時間: 2013-01-08
最后登錄: 2025-01-11
查看老學生的主題 / 回貼

11樓發表于: 2023-05-04 18:42

只看該作者 | 小中大

兩個型號不一樣標L N的是127RP 127T標的是+24V和- .
