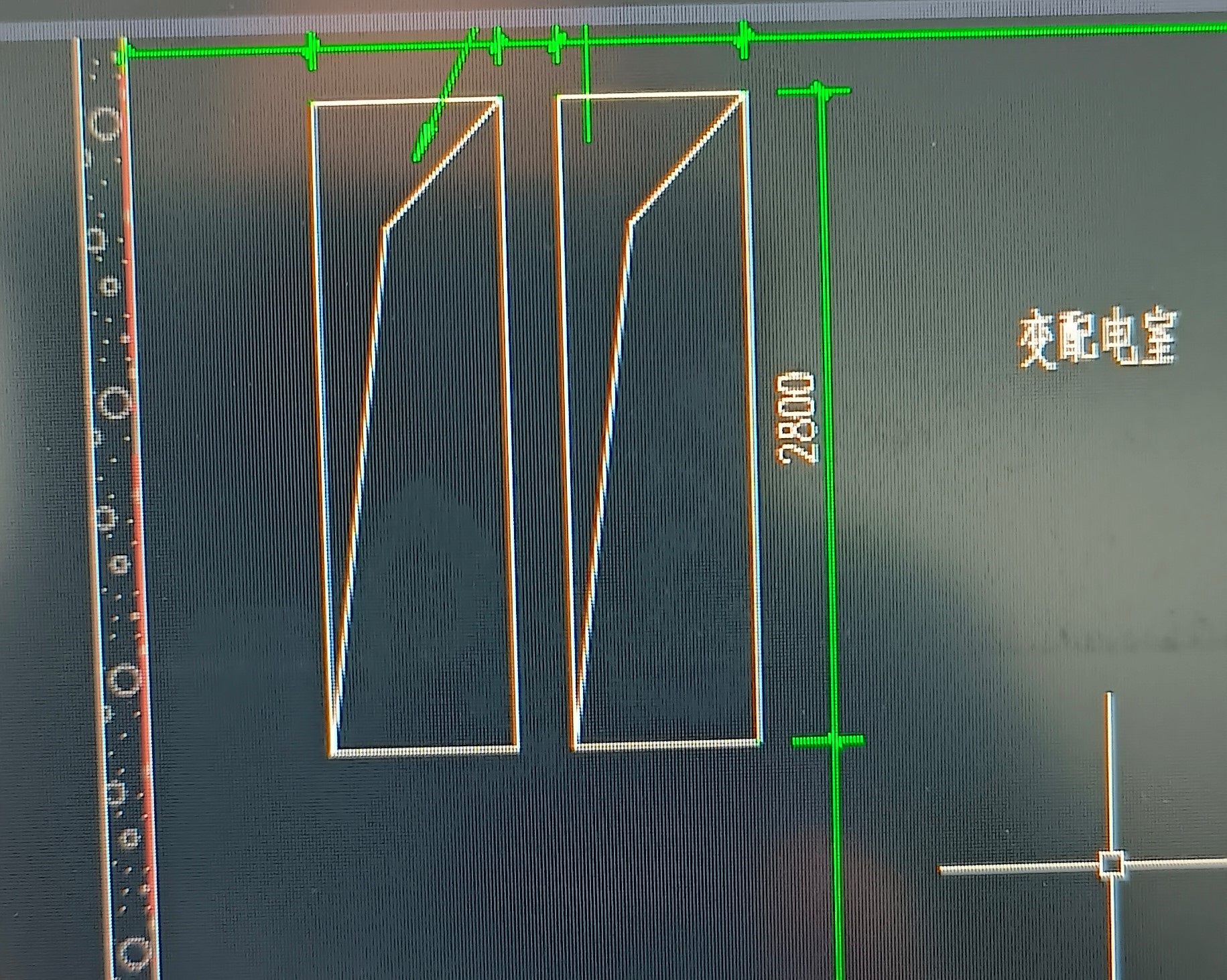

請問下面cad中長方形加一根折線代表什么

轉身的優雅

級別: 探索解密

精華主題: 0
發帖數量: 39 個
工控威望: 134 點
下載積分: 588 分
在線時間: 20(小時)
注冊時間: 2017-03-20
最后登錄: 2024-03-31
查看轉身的優雅的主題 / 回貼

1樓發表于: 2023-03-31 16:24

只看該作者 | 小中大

如果在平面圖上的話應該是排風口一類的開口部位，有的是在頂上開寇，有的直接從地上磚砌到頂。
如果出現在立面圖上應該是個窗戶或者通風口

zsfjn

zsfjn

級別: 略有小成

精華主題: 0
發帖數量: 152 個
工控威望: 346 點
下載積分: 2772 分
在線時間: 271(小時)
注冊時間: 2009-05-25
最后登錄: 2025-04-20
查看zsfjn的主題 / 回貼

2樓發表于: 2023-04-02 10:25

只看該作者 | 小中大

看圖紙其他地方，應該有說明

pretco123

不為失敗找理由，只為成功找方法

級別: 論壇先鋒

精華主題: 0
發帖數量: 2483 個
工控威望: 1779 點
下載積分: 83784 分
在線時間: 1529(小時)
注冊時間: 2008-04-15
最后登錄: 2024-12-31
查看pretco123的主題 / 回貼

3樓發表于: 2023-04-06 10:19

只看該作者 | 小中大

個人理解位：應該是有些管道來的，就用那個表示，其它沒啥，只是在平面布置面時，設計者想施工者知道那兒有管道，不能放東西。

雪山飛狐

級別: 網絡英雄

精華主題: 0
發帖數量: 12928 個
工控威望: 15640 點
下載積分: 44307 分
在線時間: 999(小時)
注冊時間: 2019-06-05
最后登錄: 2025-04-28
查看雪山飛狐的主題 / 回貼

4樓發表于: 2023-04-06 10:28

只看該作者 | 小中大

謝謝分享。

大東頭

級別: 略有小成

精華主題: 0
發帖數量: 83 個
工控威望: 243 點
下載積分: 571 分
在線時間: 593(小時)
注冊時間: 2009-08-17
最后登錄: 2025-04-28
查看大東頭的主題 / 回貼

5樓發表于: 2023-06-26 15:40

只看該作者 | 小中大

這個是朝上或朝下開孔掏空。
