樓主發表于: 2023-07-02 14:54

只看樓主 | 小中大

圖片：

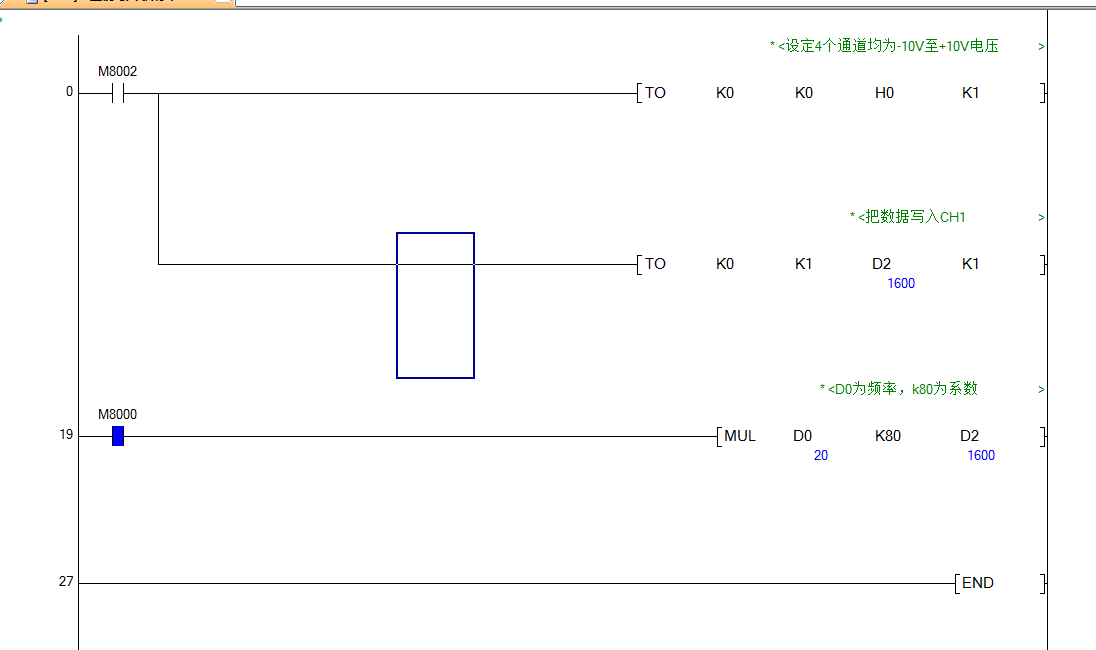

程序如圖，哪里處錯了，沒有輸出。接線是V+接變頻器的AI1，I+和V-短接然后再接入變頻器的GND

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3452 個
工控威望: 20991 點
下載積分: 32458 分
在線時間: 1795(小時)
注冊時間: 2010-01-03
最后登錄: 2025-04-27
查看tkggtdkjpl的主題 / 回貼

1樓發表于: 2023-07-02 15:41

只看該作者 | 小中大

接線都不看圖紙的，模塊被你燒了也很正常！

樓主留言：

的確，有兩個錯誤。應該是1，線接錯，V+ 接AI1，v-接GND。2，ld m8000,out to k0 k1 d2 k1。

自動化單機，生產線，項目編程調試！

wenqing1012

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 644 個
工控威望: 803 點
下載積分: 2434 分
在線時間: 482(小時)
注冊時間: 2006-11-03
最后登錄: 2025-04-27
查看wenqing1012的主題 / 回貼

2樓發表于: 2023-07-02 15:57

只看該作者 | 小中大

接線錯誤

機會是自己創造的！

唯愛落雪

您還沒有設置個性簽名

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 200 個
工控威望: 1236 點
下載積分: 3581 分
在線時間: 83(小時)
注冊時間: 2022-02-17
最后登錄: 2025-04-27
查看唯愛落雪的主題 / 回貼

3樓發表于: 2023-07-02 16:54

只看該作者 | 小中大

哈哈哈哈哈哈，我就喜歡這種自信的。

業精于勤，荒于嬉；行成于思，毀于隨。

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3870 個
工控威望: 4325 點
下載積分: 143151 分
在線時間: 6652(小時)
注冊時間: 2016-10-23
最后登錄: 2025-04-27
查看lin10663的主題 / 回貼

4樓發表于: 2023-07-03 08:58

只看該作者 | 小中大

你那電壓輸出跟電流捨關西
你量有無電壓輸出則可
