樓主發表于: 2023-10-24 12:00

只看樓主 | 小中大

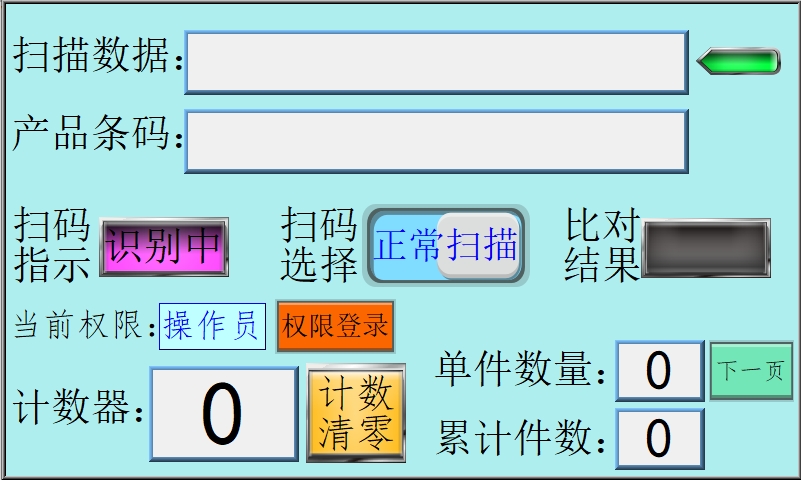

描述：頁面1
圖片：

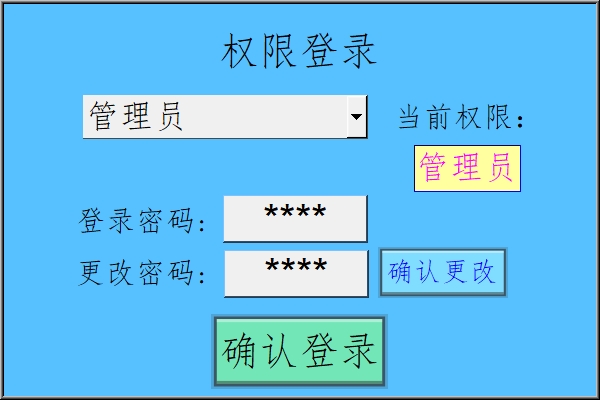

描述：頁面2
圖片：

描述：頁面3
圖片：

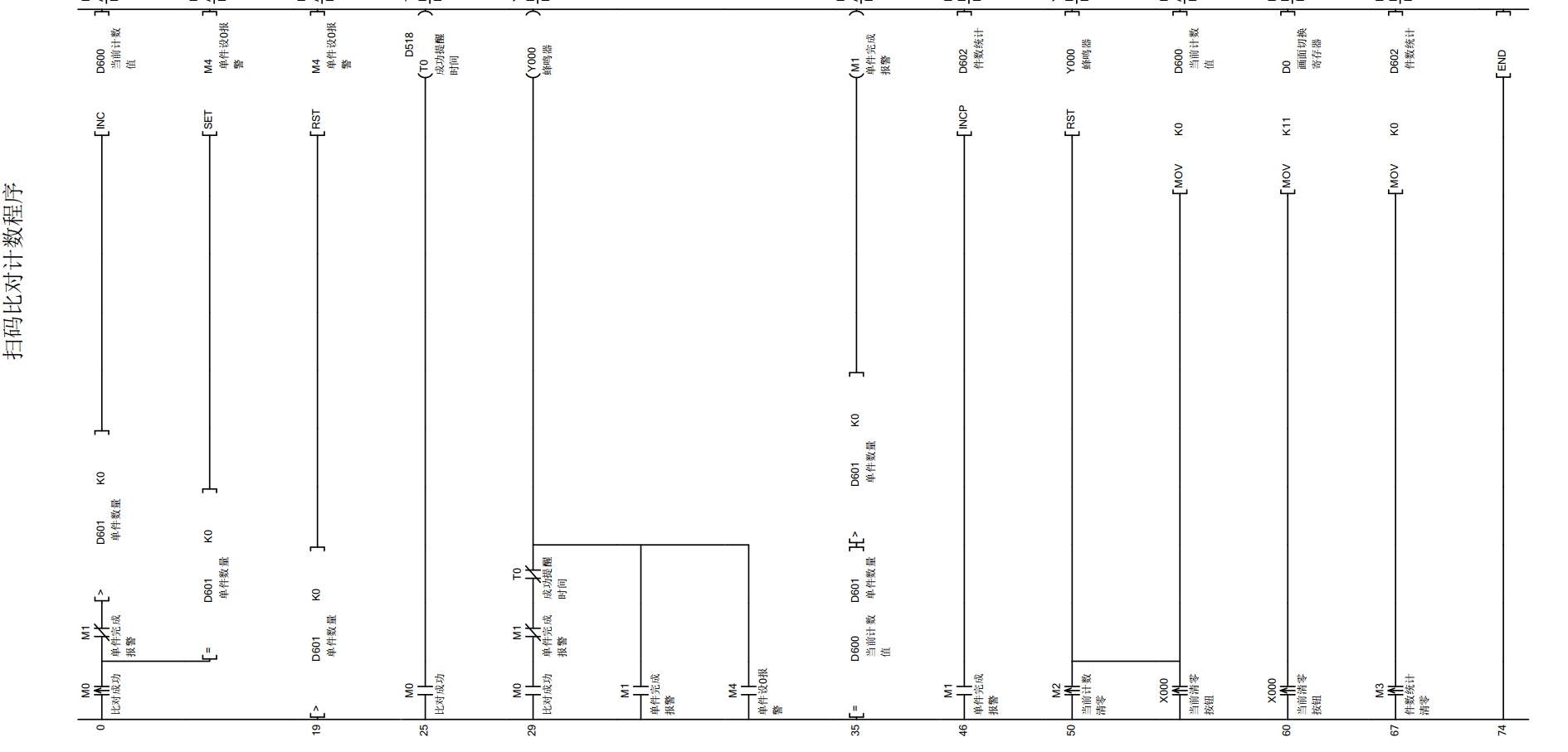

描述：PLC程序
圖片：

1、背景：客戶有嚴格的要求產品翻箱全部復檢，產品為圓柱狀，外封透明袋，袋上貼有25位產品條碼，復檢完成還需要掃描條碼確認每件的產品規格和數量無誤，之前全部需用手持式數據采集器，翻箱工作需專門安排2人協同完成。

2、硬件：威綸通TK6071IQ 國產FX2N三菱工控板PLC 深圳芯碼F3S固定式USB掃碼器

3、效果：?jiǎn)T工翻箱復檢產品后，順帶將產品拿至掃碼器下方掃碼計數，識別比對成功后PLC的Y0控制輸出到聲光蜂鳴器。

具體見附件圖。

[ 此帖被gl_don在2023-10-24 13:38重新編輯 ]

附件：

觸屏與PLC程序.rar (1639 K) 下載次數:229
網站提示: 請不要用迅雷下載附件，容易出錯

justyou

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 520 點
下載積分: 3407 分
在線時間: 149(小時)
注冊時間: 2022-10-28
最后登錄: 2025-03-03
查看justyou的主題 / 回貼

1樓發表于: 2023-10-24 13:11

只看該作者 | 小中大

不錯不錯，光看圖片能看出來啥，建議把程序分享，互相學習學習

gl_don

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 46 個
工控威望: 241 點
下載積分: 2033 分
在線時間: 17(小時)
注冊時間: 2023-08-04
最后登錄: 2024-08-02
查看gl_don的主題 / 回貼

2樓發表于: 2023-10-24 13:37

只看該作者 | 小中大

稍后更新上傳。

bruce2020

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1303 個
工控威望: 1568 點
下載積分: 3914 分
在線時間: 893(小時)
注冊時間: 2017-11-25
最后登錄: 2025-04-29
查看bruce2020的主題 / 回貼

3樓發表于: 2023-10-24 15:21

只看該作者 | 小中大

威力古。真是好例子。

學悟之境

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 869 點
下載積分: 570 分
在線時間: 109(小時)
注冊時間: 2022-06-26
最后登錄: 2025-04-14
查看學悟之境的主題 / 回貼

4樓發表于: 2023-10-24 15:26

只看該作者 | 小中大

支持支持！

必須贊

ljb6688

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1841 個
工控威望: 1989 點
下載積分: 115140 分
在線時間: 1987(小時)
注冊時間: 2009-12-08
最后登錄: 2025-04-29
查看ljb6688的主題 / 回貼

5樓發表于: 2023-10-24 15:41

只看該作者 | 小中大

學習學習

電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件

愛在日落之后

所有的偉大，源于一個勇敢的開始

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 662 個
工控威望: 704 點
下載積分: 3441 分
在線時間: 141(小時)
注冊時間: 2022-07-25
最后登錄: 2025-03-11
查看愛在日落之后的主題 / 回貼

6樓發表于: 2023-10-24 15:42

只看該作者 | 小中大

寶貝真棒

liming2018

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 350 個
工控威望: 446 點
下載積分: 11272 分
在線時間: 37(小時)
注冊時間: 2018-08-08
最后登錄: 2025-04-22
查看liming2018的主題 / 回貼

7樓發表于: 2023-10-24 15:43

只看該作者 | 小中大

感謝分享

229711828

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 112 個
工控威望: 467 點
下載積分: 5642 分
在線時間: 367(小時)
注冊時間: 2019-07-16
最后登錄: 2025-04-29
查看229711828的主題 / 回貼

8樓發表于: 2023-10-25 08:24

只看該作者 | 小中大

感謝分享

菜鳥學工控_1

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 395 個
工控威望: 2542 點
下載積分: 1637 分
在線時間: 165(小時)
注冊時間: 2017-08-29
最后登錄: 2025-04-28
查看菜鳥學工控_1的主題 / 回貼

9樓發表于: 2023-10-25 12:51

只看該作者 | 小中大

謝謝分享
