請問大佬們，博圖仿真時候輸入I點信號怎么強制強制表試過沒用強制表能強制數據塊變量和輸出輸入沒法強制 PLC sim advance 軟件只能用1500和ET200SP 博圖1200系列仿真大佬們是如何解決這個問題的

但行好事，莫問前程

酴醾落盡

級別: 正式會員

精華主題: 0
發帖數量: 10 個
工控威望: 75 點
下載積分: 474 分
在線時間: 45(小時)
注冊時間: 2020-07-03
最后登錄: 2025-04-27
查看酴醾落盡的主題 / 回貼

1樓發表于: 2024-01-29 09:07

只看該作者 | 小中大

就是在強制表那邊來強制輸入信號

強制不了啊沒反應

xll359763

級別: 探索解密

精華主題: 0
發帖數量: 36 個
工控威望: 105 點
下載積分: 422 分
在線時間: 49(小時)
注冊時間: 2021-07-15
最后登錄: 2025-04-22
查看xll359763的主題 / 回貼

2樓發表于: 2024-01-29 13:03

只看該作者 | 小中大

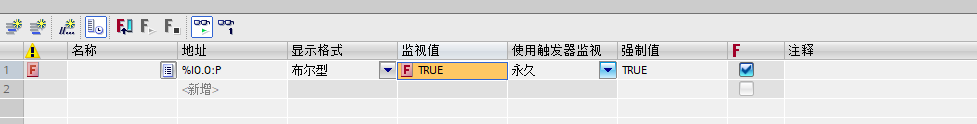

圖片：

程序中的I點一般是不能強制的，對此有疑問的可以咨詢相關的PLC官方技術；
博途V18

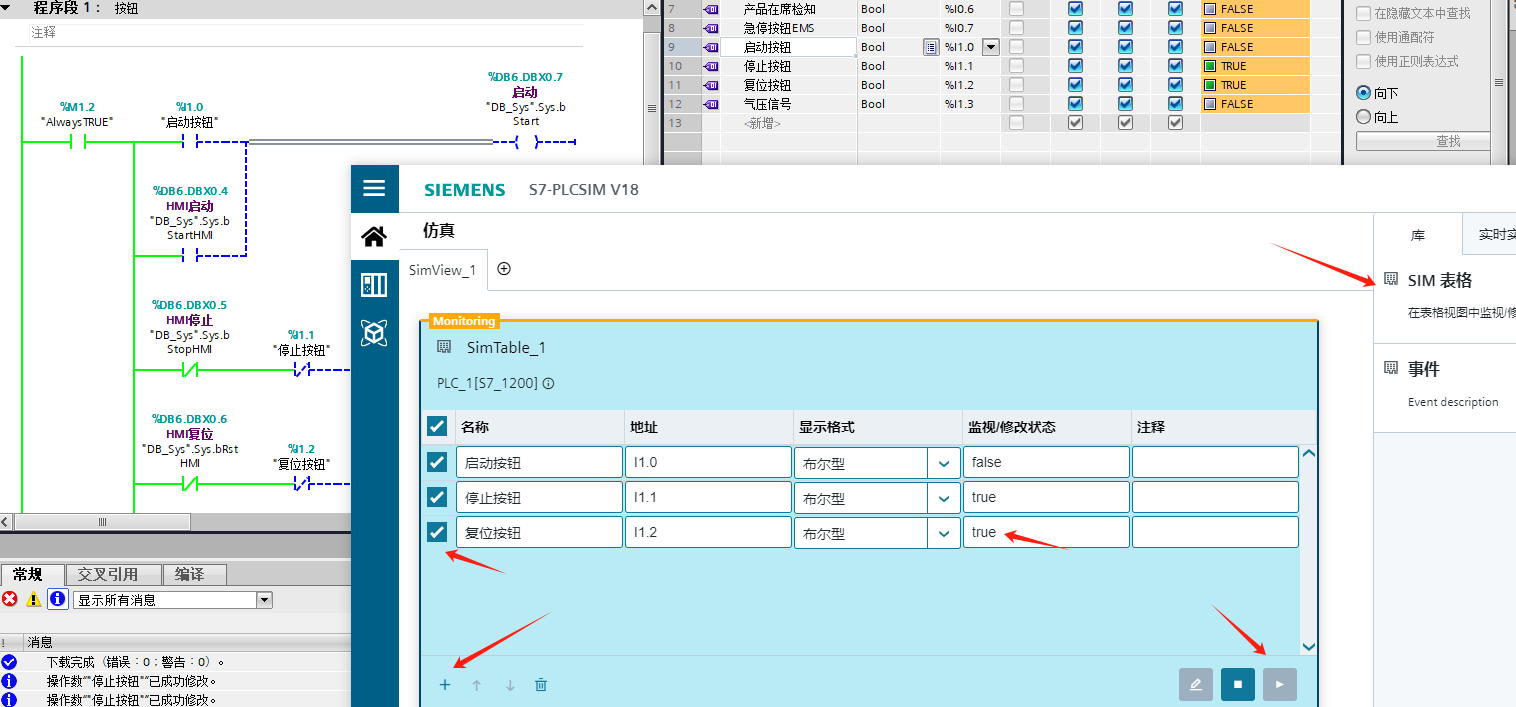

S7_1200的仿真強制I點如截圖，從SIM表格可以強制 I點，效果如圖所示；

這是啥仿真軟件？PLC SIM advanced？
