我在做一個有關旋轉圓形工作臺的程序，有四個工位，工藝要求如下：

    第一個工位是不斷的放工件A，第二第三個是加工，第四個是卸工件A，由于是旋轉臺上，他們是同時工作，其中有一個  機械手取另外一個小零件B，在第二個工位上和工件A一起加工，如果沒加工好，那么這個位置在旋轉到第三工位時不被加工，第四個工位不卸掉，下次旋轉到第一個工位上不再放工件,旋轉一周后繼續在第二個工位上加工

    我不知道怎么設計好，哪位大哥給指點下我該從哪一點開始設計，或者給個樣本程序讓我參考下，只要是旋轉工作臺的就好

    郵箱：[email protected]

[ 此帖被limiju在2009-03-05 08:29重新編輯 ]

wsqjs

充耳不聞

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 148 個
工控威望: 224 點
下載積分: 1843 分
在線時間: 23(小時)
注冊時間: 2008-10-26
最后登錄: 2024-09-21
查看wsqjs的主題 / 回貼

1樓發表于: 2009-02-13 16:32

只看該作者 | 小中大

很簡單的，

工件A的標志位：-->M1-->m2-->M3-->M4 -->M1傳送
工件B的標志位：m12-->m13-->m14

m1 OFF, 放工件A, ON則不放；放A后m1 ON;
m2 ON, 加工A. B；B加工好M12 ON, 不好則OFF;
m3,m13 ON, 加工A;
m4,m14 ON, 取出A, 復位m4,m14
m14傳送到m1

我做了很多的這類控制。

充耳不聞

limiju

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 150 個
工控威望: 536 點
下載積分: 1073 分
在線時間: 185(小時)
注冊時間: 2008-09-01
最后登錄: 2019-02-20
查看limiju的主題 / 回貼

2樓發表于: 2009-02-14 11:29

只看該作者 | 小中大

感謝樓上的回答，可以給個程序讓小弟參考下嗎？

sky_fly

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sky_fly的主題 / 回貼

3樓發表于: 2009-02-16 18:07

只看該作者 | 小中大

用分割器做簡單一點

d123123

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 216 點
下載積分: 1692 分
在線時間: 1285(小時)
注冊時間: 2008-02-17
最后登錄: 2025-04-29
查看d123123的主題 / 回貼

4樓發表于: 2009-02-16 21:44

只看該作者 | 小中大

為什么會有沒加工好產品流入下一工序是編程原因?

danielsue

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看danielsue的主題 / 回貼

5樓發表于: 2009-02-17 09:00

只看該作者 | 小中大

我也想要這方面的程序看看，有嗎？

向高手請教

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看向高手請教的主題 / 回貼

6樓發表于: 2009-04-25 17:05

只看該作者 | 小中大

好象不是很難，是順控的選擇序列吧。

譚新

我努力，我成功

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 562 個
工控威望: 636 點
下載積分: 1503 分
在線時間: 444(小時)
注冊時間: 2008-07-18
最后登錄: 2014-12-14
查看譚新的主題 / 回貼

7樓發表于: 2009-04-25 18:59

只看該作者 | 小中大

這是一本書上的一個題目用ROTC 指令用編碼器來記數 也就是編碼器旋轉一圈的脈沖數
當轉動一個工件間發出的N個脈沖時 調用機械手的號數設定

catywu

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 630 個
工控威望: 842 點
下載積分: 19918 分
在線時間: 565(小時)
注冊時間: 2007-08-19
最后登錄: 2025-04-27
查看catywu的主題 / 回貼

8樓發表于: 2009-05-09 09:02

只看該作者 | 小中大

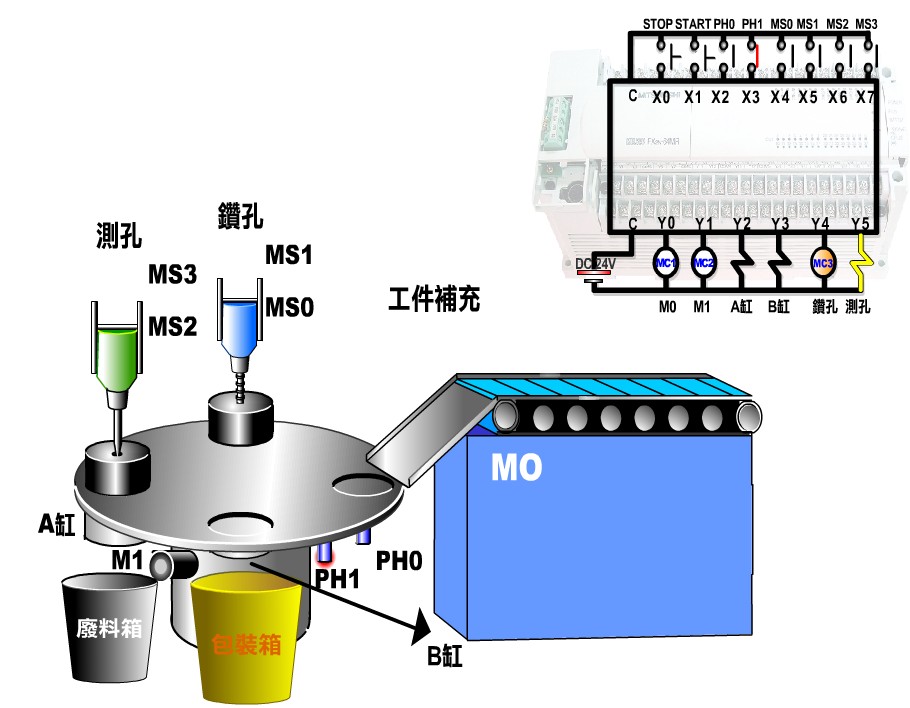

你要的是這個嗎？希望對你有所幫助！

[upload=1]

Flash動畫教學資料下載：

06.rar (902 K) 下载次数:40

[ 此帖被catywu在2009-05-09 09:20重新編輯 ]
