樓主發表于: 2009-12-14 19:55

只看樓主 | 小中大

圖片：

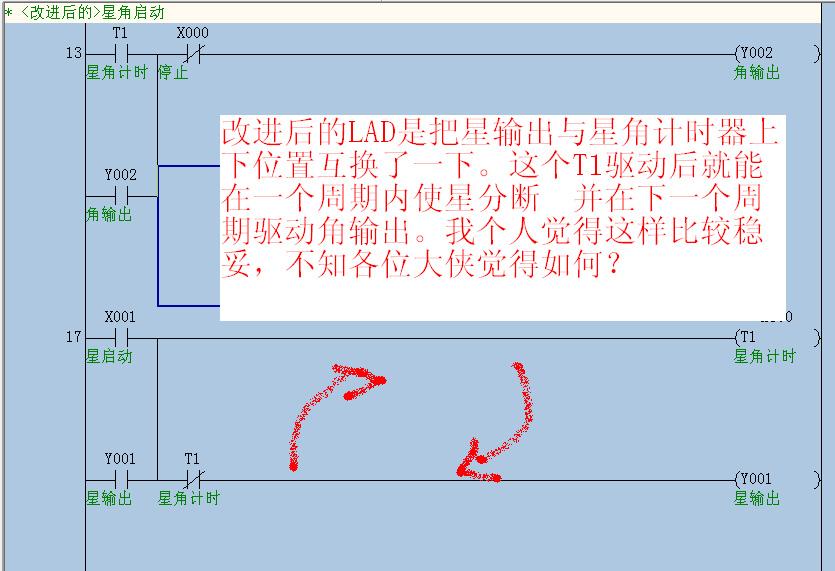

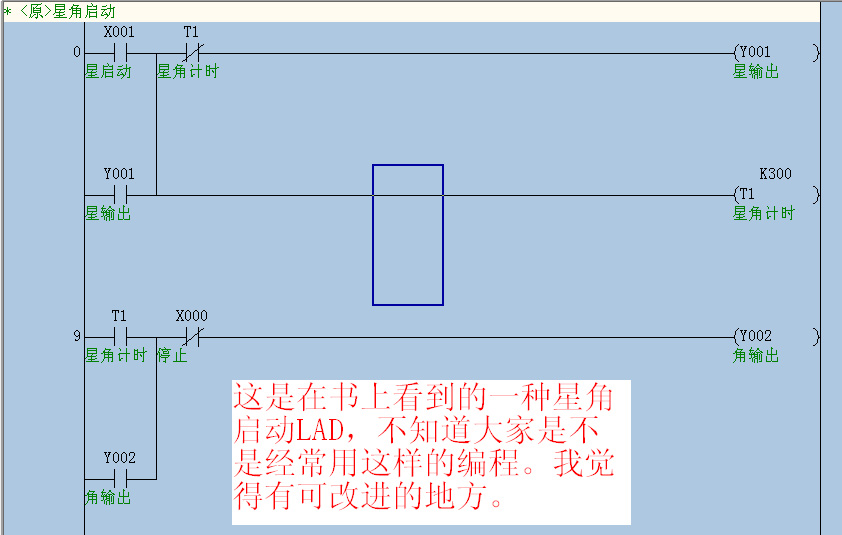

這個只是我的個人想法。。。不妥之處請指教~！

[img]Http://www.bizsrc.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

uthman

QQ:3749615

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 460 個
工控威望: 821 點
下載積分: 2761 分
在線時間: 783(小時)
注冊時間: 2007-10-25
最后登錄: 2025-05-05
查看uthman的主題 / 回貼

1樓發表于: 2009-12-14 20:08

只看該作者 | 小中大

星三角要外部電氣互鎖加機械互鎖.程序一周期也就0.01-0.1秒,所以程序裡互鎖效果不理想
而且有可能接觸器觸點燒死,後果…….

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

2樓發表于: 2009-12-14 20:16

只看該作者 | 小中大

不考慮外部電路，只做PLC理論的研究~！~！

[img]Http://www.bizsrc.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160560 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-04
查看sjm213的主題 / 回貼

3樓發表于: 2009-12-14 20:43

只看該作者 | 小中大

如果非要考慮那一剎，應是改進之后的要好。

本帖最近評分記錄：

下載積分:+1(再見理想)

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

4樓發表于: 2009-12-14 20:54

只看該作者 | 小中大

謝謝樓上大哥，其實我就扣根的想這事而已。只做理論。。。

[img]Http://www.bizsrc.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

wanghuhong

級別: 網絡英雄

發送短信
加為好友

精華主題: 2 篇
發帖數量: 1551 個
工控威望: 10492 點
下載積分: 13031 分
在線時間: 929(小時)
注冊時間: 2006-12-31
最后登錄: 2025-05-05
查看wanghuhong的主題 / 回貼

5樓發表于: 2009-12-15 21:09

只看該作者 | 小中大

引用
引用第1樓uthman于2009-12-14 20:08發表的 :
星三角要外部電氣互鎖加機械互鎖.程序一周期也就0.01-0.1秒,所以程序裡互鎖效果不理想
而且有可能互鎖,後果…….

這個非常正確，外部互鎖遠比你的程序重要。因?yàn)镻LC里有的是中繼和時間繼電器，不在乎你多用幾個周期。如果接觸器短路，那就死翹翹了。

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8291 個
工控威望: 10425 點
下載積分: 21207 分
在線時間: 3086(小時)
注冊時間: 2007-03-01
最后登錄: 2025-05-05
查看guochunyi的主題 / 回貼

6樓發表于: 2009-12-16 08:21

只看該作者 | 小中大

引用
引用第5樓wanghuhong于2009-12-15 21:09發表的 :

這個非常正確，外部互鎖遠比你的程序重要。因?yàn)镻LC里有的是中繼和時間繼電器，不在乎你多用幾個周期。如果接觸器短路，那就死翹翹了。

是的，即使PLC內部程序做得再完美。也絕對需要外部的繼電器連鎖保護的。而且外部繼電器的動作時間，絕對大于PLC的內部掃描時間的。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

louis

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看louis的主題 / 回貼

7樓發表于: 2009-12-16 08:55

只看該作者 | 小中大

超級奇怪的程序。樓主不要亂來啊
