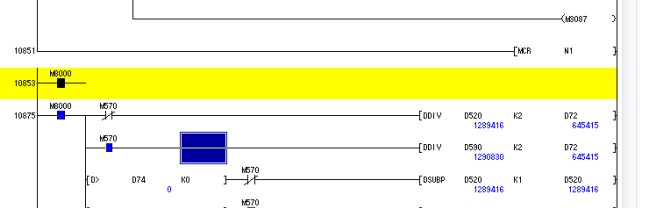

最近使用版本為8.17的GPPW讀取三菱FX3U PLC程序時發現如下圖程式，使用上升（下降）沿觸發指令后面的都不顯示 ，


開始懷疑：
            1、軟體版本太低不支持上升、下降沿觸發指令，不過新建Q系列的程式后可以正常顯示~
             2,、懷疑是FX3U系列PLC不支持上升、下降沿觸發指令，但這段不完整的程式可以進行轉換，無異常，且使用8.52版本的GPPW打開程式時可以正常顯示升、下降沿觸發指令及其后面程式~
請高手指點：到底是什么原因？用8.17版本的GPPW將顯示為上圖的程式被灌進去后會不會有異常？

軟體版本太低, 不能正常地支持FX 3U程式, 所以讀出來的程序異常。

如果用8.17版本的GPPW將讀出的程序再灌到PLC中去，應該不能執行因?yàn)槌绦虺鲥e(cuò), 所以不能正常顯示的地方仍然異常

切換到語句表示可以正常顯示，黃色部分說明并聯的支路過多，只要減小并聯數就OK了

引用

引用第3樓zyfzxh于2010-08-17 23:43發表的  :
切換到語句表示可以正常顯示，黃色部分說明并聯的支路過多，只要減小并聯數就OK了

由于黃色部分程序起始步驟是 10853, 結束步驟是 10875, 才相差 22 步驟, 說明并非是并聯的支路過多。
比較大的原因可能是 GPPW 8.17 版本不支持 FX3U 新功能, 請改用 8.4 或較高的 GPPW 版本

知道是版本問題  還廢話那么多干什么啊          更新軟件
