樓主發表于: 2010-12-11 22:22

只看樓主 | 小中大

一個常開按鈕，按下去開再按一下關，只能用繼電器，不能用plc，這個電路應該怎么接

kiz123

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 354 點
下載積分: 943 分
在線時間: 159(小時)
注冊時間: 2007-11-19
最后登錄: 2025-04-08
查看kiz123的主題 / 回貼

1樓發表于: 2010-12-11 23:24

只看該作者 | 小中大

用兩個繼電器互鎖,繼電器要點多的那種

孫發明

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看孫發明的主題 / 回貼

2樓發表于: 2010-12-12 09:30

只看該作者 | 小中大

2個繼電器，，，一個時間繼電器

sxxdk

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 349 點
下載積分: 1720 分
在線時間: 312(小時)
注冊時間: 2008-10-06
最后登錄: 2015-11-18
查看sxxdk的主題 / 回貼

3樓發表于: 2010-12-12 10:27

只看該作者 | 小中大

一個常開按鈕，按下去開再按一下關，只能用繼電器

附件：

Doc1.doc (114 K) 下載次數:23
網站提示: 請不要用迅雷下載附件，容易出錯

360820

我還真沒有個性簽名

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 315 個
工控威望: 496 點
下載積分: 1550 分
在線時間: 1025(小時)
注冊時間: 2009-03-11
最后登錄: 2024-11-23
查看360820的主題 / 回貼

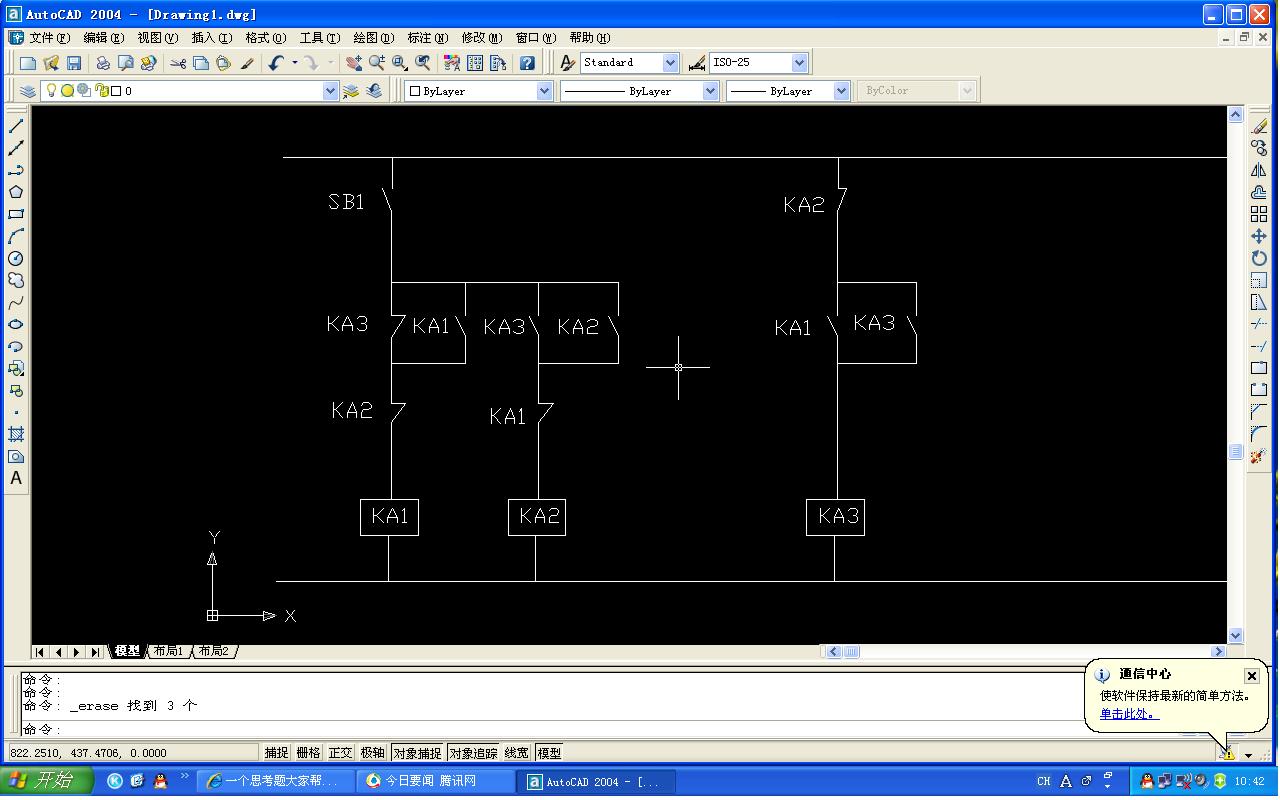

4樓發表于: 2010-12-12 10:44

只看該作者 | 小中大

圖片：

wxlwxswnn

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wxlwxswnn的主題 / 回貼

5樓發表于: 2010-12-12 12:35

只看該作者 | 小中大

LZ 有一種自鎖的按鈕是這樣的！

lichun518518

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lichun518518的主題 / 回貼

6樓發表于: 2010-12-12 12:37

只看該作者 | 小中大

用三個繼電器實現互鎖就好啦

樂博

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 145 點
下載積分: 738 分
在線時間: 37(小時)
注冊時間: 2010-12-06
最后登錄: 2015-06-11
查看樂博的主題 / 回貼

7樓發表于: 2010-12-12 19:45

只看該作者 | 小中大

謝謝了

1120795098

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 722 個
工控威望: 1013 點
下載積分: 1740 分
在線時間: 1001(小時)
注冊時間: 2009-11-26
最后登錄: 2025-04-28
查看1120795098的主題 / 回貼

8樓發表于: 2010-12-12 20:52

只看該作者 | 小中大

同意六樓

fjqz00

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1307 個
工控威望: 1464 點
下載積分: 8010 分
在線時間: 368(小時)
注冊時間: 2007-04-16
最后登錄: 2025-04-22
查看fjqz00的主題 / 回貼

9樓發表于: 2010-12-12 21:50

只看該作者 | 小中大

參考我以前發的
http://www.bizsrc.cn/read-gktid-4942.html
可以選擇其中的一些圖來用。
