樓主  發表于: 2011-03-06 15:23
美國SSI TECHNOLOGIES INC的傳感器型號是P51-10bar-s-p-md-20mA,因無說明書，不知怎么接線，請賜教呀
ysheng9099
三人行必有吾師
級別: 工控俠客
精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 125(小時)
注冊時間: 2010-10-28
最后登錄: 2025-04-26
查看ysheng9099的 主題 / 回貼
1樓  發表于: 2011-03-06 17:28
從型號看應該是壓力傳感器，量程上限10bar，最大20mA輸出，至于接線應該在傳感器上可以看出來
zhangli019
級別: 工控俠客
精華主題: 0
發帖數量: 587 個
工控威望: 2465 點
下載積分: 1907 分
在線時間: 136(小時)
注冊時間: 2011-02-18
最后登錄: 2024-01-27
查看zhangli019的 主題 / 回貼
2樓  發表于: 2011-03-06 19:01
歐美系的，應該是PNP的傳感器，可以參考下同系列的傳感器的接線！
給我一根杠桿，一個支點
cjyqh
廈門自動化兼職
級別: 略有小成
精華主題: 0
發帖數量: 89 個
工控威望: 268 點
下載積分: 595 分
在線時間: 33(小時)
注冊時間: 2007-09-10
最后登錄: 2025-04-19
查看cjyqh的 主題 / 回貼
3樓  發表于: 2011-03-07 16:01
有幾根線呀，應該是電流信號輸出的。
永宏P(guān)LC，威綸觸摸屏等技術服務與銷售
QQ：1012351099
TEL：15159213390
zgf889
走別人的路，讓別人走投無路
級別: 家園常客
精華主題: 0
發帖數量: 698 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2024-12-21
查看zgf889的 主題 / 回貼
4樓  發表于: 2011-03-07 19:29
引用
引用第3樓cjyqh于2011-03-07 16:01發表的  :
有幾根線呀，應該是電流信號輸出的。

有四根線，其中一根是地線！
zgf889
走別人的路，讓別人走投無路
級別: 家園常客
精華主題: 0
發帖數量: 698 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2024-12-21
查看zgf889的 主題 / 回貼
5樓  發表于: 2011-03-07 19:40

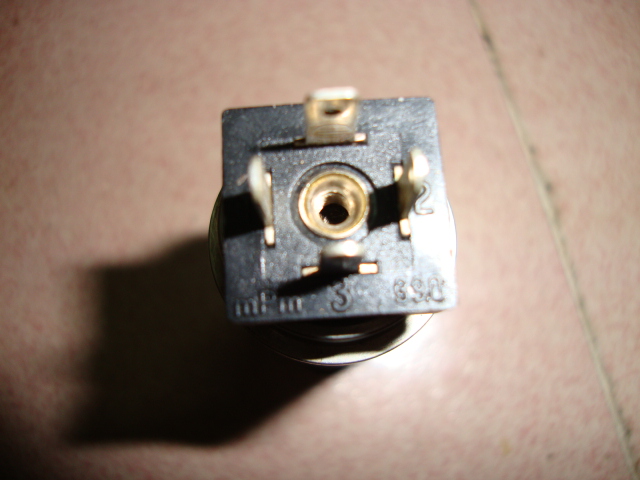

圖片：
傳上圖片兩張，1，2可能是輸入，3mpm不知道呀有什么用呀
廣東
不斷進取
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 419 點
下載積分: 1916 分
在線時間: 187(小時)
注冊時間: 2009-12-17
最后登錄: 2024-03-05
查看廣東的 主題 / 回貼
6樓  發表于: 2011-03-08 19:33
3----應該是腳的編號/而mpm是 傳感器的婁型/它們要分開來看
logix500
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看logix500的 主題 / 回貼
7樓  發表于: 2011-03-08 21:25
見過給變送器供電兩根線，變送器輸出電流兩根線，其中電源和輸出“負”共用一根線。這樣只要3根線就解決供電線和回去的信號線。第4根接地，沒有什么說的。
看看你說的這個變送器是不是這樣子的。
本帖最近評分記錄：
  • 下載積分:+1(zgf889) 熱心助人
    loverlb0214
    認真學習了,它才是你的!
    級別: 略有小成
    精華主題: 0
    發帖數量: 110 個
    工控威望: 255 點
    下載積分: 786 分
    在線時間: 61(小時)
    注冊時間: 2007-10-26
    最后登錄: 2018-06-21
    查看loverlb0214的 主題 / 回貼
    8樓  發表于: 2011-03-17 17:38
    根據你的型號這個傳感器輸出4~20mA,判斷出只用1腳和2腳,
    1腳:  電源(范圍是8~30V)
    2腳:  輸出
    其他你看附件的資料吧
    描述：說明書
    附件： MediaSensorP51PressureTransducer.pdf (585 K) 下載次數:16
