樓主發表于: 2008-12-17 11:07

只看樓主 | 小中大

圖片：

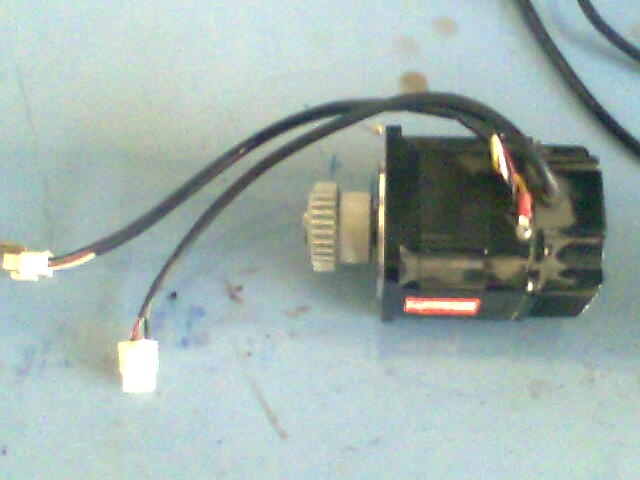

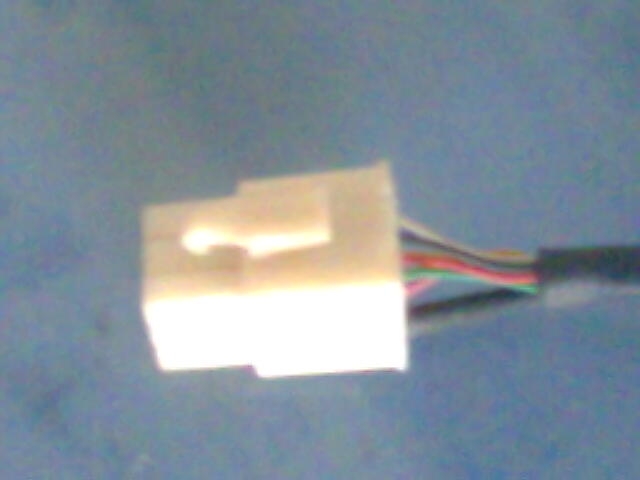

日本信濃電機編碼器接線圖那位大俠有給小弟一份 [email protected] q q:976748500

[ 此帖被hzl123在2008-12-17 12:31重新編輯 ]

czcj

級別: 略有小成

精華主題: 0
發帖數量: 57 個
工控威望: 216 點
下載積分: 1192 分
在線時間: 59(小時)
注冊時間: 2006-09-01
最后登錄: 2025-04-09
查看czcj的主題 / 回貼

1樓發表于: 2008-12-22 22:20

只看該作者 | 小中大

白-------+5V
黑-------—5V
綠-------A+
藍-------A-
紅-------B+
粉紅----B-
黃-------Z+
橙-------Z-

hzl123

學習在學習

級別: 略有小成

精華主題: 0
發帖數量: 77 個
工控威望: 207 點
下載積分: 1061 分
在線時間: 62(小時)
注冊時間: 2008-06-05
最后登錄: 2015-03-13
查看hzl123的主題 / 回貼

2樓發表于: 2008-12-25 12:37

只看該作者 | 小中大

謝謝
