PILZ(皮爾磁)安全繼電器說明、控制原理、故障判斷

gfs-8

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 27 個
工控威望: 150 點
下載積分: 4753 分
在線時間: 62(小時)
注冊時間: 2011-11-25
最后登錄: 2021-04-12
查看gfs-8的主題 / 回貼

1樓發表于: 2013-09-06 12:38

只看該作者 | 小中大

哪里？

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

2樓發表于: 2013-09-07 08:10

只看該作者 | 小中大

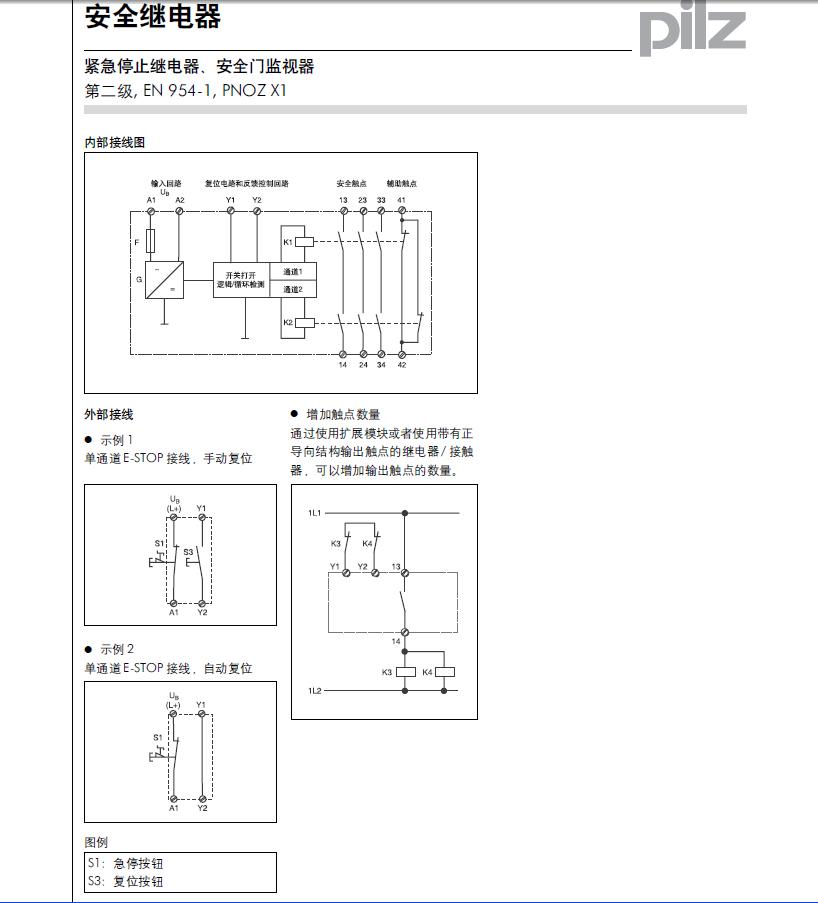

圖片：

看看這個

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

3樓發表于: 2013-09-07 08:20

只看該作者 | 小中大

A1和A2接工作電源，一般為交流或直流24V。
工作狀態：每次上電后，需接通一下Y1和Y2（Y1和Y2短接）才能使安全繼電器的觸點動作。觸點有常開主觸點和常閉輔助觸點，看著接就行了。

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

4樓發表于: 2013-09-07 08:24

只看該作者 | 小中大

Y1和Y2 接通后（可點動接通），安全繼電器的觸點動作并自鎖，直至切斷安全繼電器的工作電源。

huoshi

為所當為

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2598 個
工控威望: 21440 點
下載積分: 16730 分
在線時間: 2772(小時)
注冊時間: 2010-12-27
最后登錄: 2025-04-28
查看huoshi的主題 / 回貼

5樓發表于: 2013-09-07 09:10

只看該作者 | 小中大

謝謝老師分享
