S7-300/400與海通達HTD-WR8003通訊
海通達HTD-WR8003工業無線通訊模塊助力西門子S7-300系列PLC實現工業遠程無線通訊
一、簡介
西門子S7-300系列PLC專業使用西門子自己的MPI、DP、以太網等通訊接口和協議，不直接支持modbus通訊協議，暫時不能與市場其他的工業無線通訊產品配套使用。如果自動化控制系統現場布線不方便或只能走工業無線的通訊方式，有3種方式：
    第一：采用西門子自己的無線通訊產品，2.4G的技術，傳輸距離有限，價格貴是弊端；
    第二：購買西門子CP340或CP341的modbus通訊模塊（價格在3500元左右），然后再買西門子modbus庫（價格在8000元左右），成本昂貴，通訊速度較慢是弊端；
   第三：將西門子S7-300系列的PLC與西門子S7-200系列的PLC連接，將西門子S7-300系統里面的通訊程序?qū)У絊7-200的CPU里面，然后通過S7-200系列的如：224XP（1500元左右，國產兼容800元左右）系列CPU與海通達HTD-WR8003或HTD-WR8005（傳輸距離0-20Km）等產品連接實現工業無線通訊，整個系統經濟實惠，操作簡單，通訊速度快等優點；

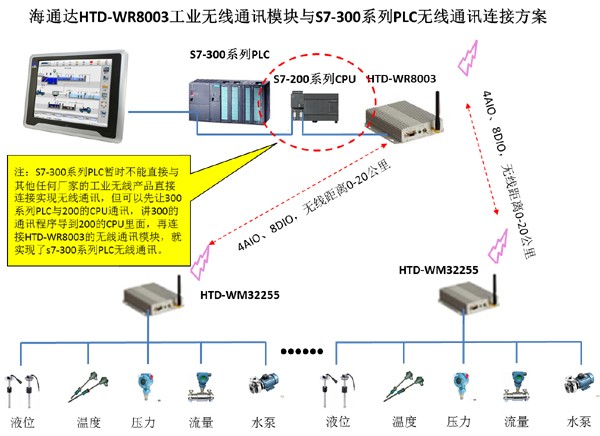

二、方案圖
