樓主發表于: 2014-05-07 15:38

只看樓主 | 小中大

圖片：

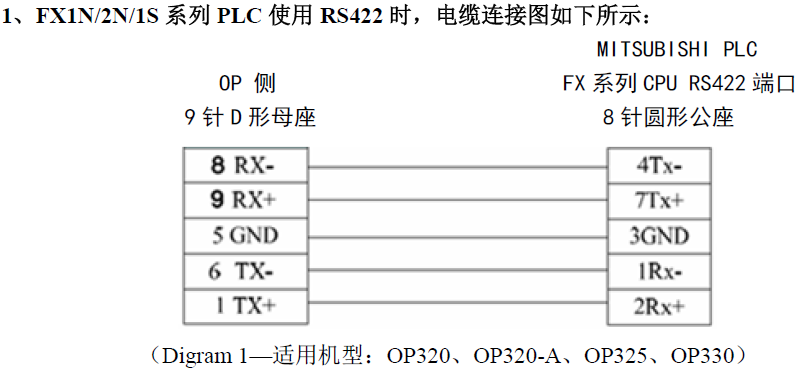

信捷文本顯示器好像是RS232通訊吧，三菱PLC是RS422通訊。它們之間的通迅線可以直接連接嗎？會不會燒通訊口？這張圖是從信捷文本顯示器《OP系列文本顯示器用戶手冊硬件篇》中截取的。

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

1樓發表于: 2014-05-07 15:42

只看該作者 | 小中大

圖片：

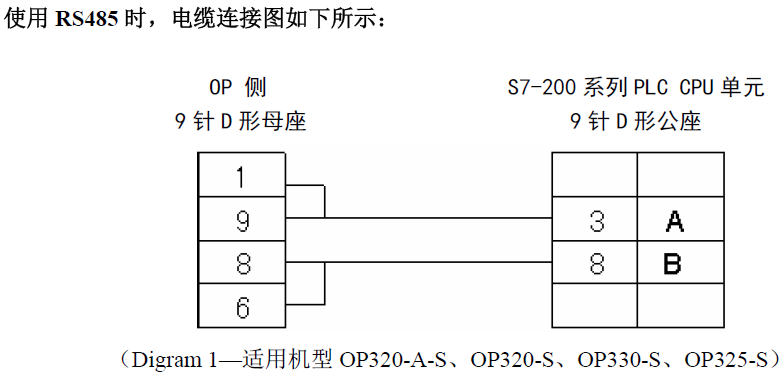

信捷文本顯示器與西門子200PLC連接線，如圖。西門子200PLC通訊口是485的�？梢园磮D中的直接連嗎？同樣會不會燒通訊口？

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

2樓發表于: 2014-05-09 07:07

只看該作者 | 小中大

和三菱PLC通訊的那張圖是可以的，今天我試了。但是和西門子200PLC通訊的那張圖效果很不好，每次文本顯示器斷一次電后只能和PLC通訊一次，然后就通訊不上了。
