工控人家園 資料互助 請大家討論這個編程電纜的制作是否有問題,

zhanghw71

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 78 個
工控威望: 225 點
下載積分: 8235 分
在線時間: 231(小時)
注冊時間: 2008-08-14
最后登錄: 2025-04-27
查看zhanghw71的主題 / 回貼

樓主發表于: 2008-08-29 13:04

只看樓主 | 小中大

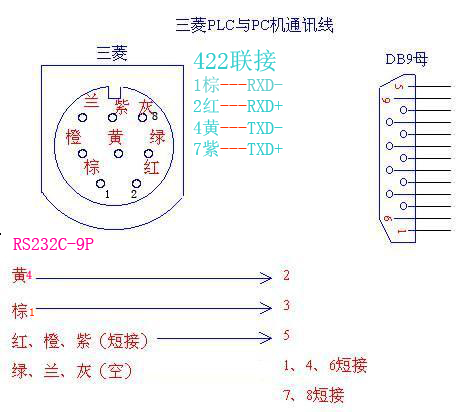

近日從網上下載了一個電纜制作圖,是FX編程電纜圖片如下,可是我按照所圖接了線,經實驗無法通信,請問哪位兄弟知道

yanghua888

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 207 個
工控威望: 335 點
下載積分: 2362 分
在線時間: 126(小時)
注冊時間: 2008-07-15
最后登錄: 2025-04-19
查看yanghua888的主題 / 回貼

1樓發表于: 2008-09-03 19:52

只看該作者 | 小中大

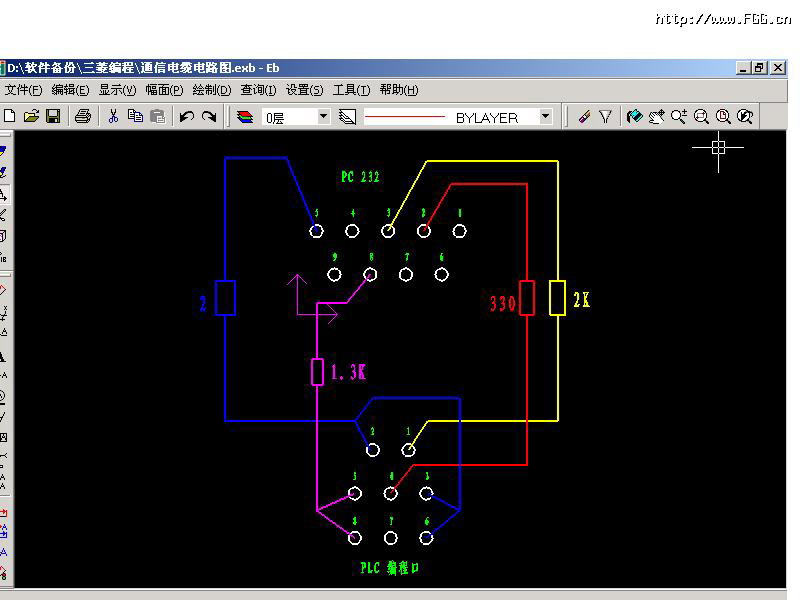

ＳＣ－０９我也有個圖，試過可以．

學習是快樂的．

luo760406

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看luo760406的主題 / 回貼

2樓發表于: 2008-09-03 20:37

只看該作者 | 小中大

YANGHUA888圖還欠一小部分，應該把電腦端的4~6短接，保正OK.

pxchj

可能是個菜鳥，僅此而已！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 232 點
下載積分: 757 分
在線時間: 22(小時)
注冊時間: 2007-11-23
最后登錄: 2024-02-14
查看pxchj的主題 / 回貼

3樓發表于: 2008-09-05 21:52

只看該作者 | 小中大

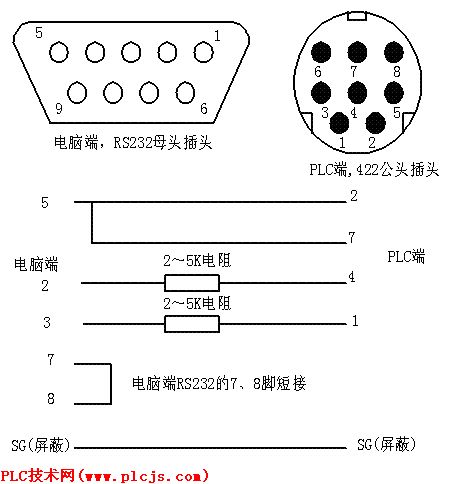

[ 我這個是正在正常使用的！

附件：

電腦RS232C九針串口與三菱PLC.rar (7 K) 下載次數:24
網站提示: 請不要用迅雷下載附件，容易出錯

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2482 個
工控威望: 3098 點
下載積分: 12260 分
在線時間: 667(小時)
注冊時間: 2008-08-03
最后登錄: 2025-05-03
查看卓發智能的主題 / 回貼

4樓發表于: 2008-09-21 03:20

只看該作者 | 小中大

http://www.bizsrc.cn/bbs/read.php?tid=567#tpc
