工控人家園 資料互助 各位老師，下面是兩個PROFACE串口編程電纜圖,究竟哪一個正確？？？

ysz0377

小勝靠智，大勝靠德，厚積薄發，氣勢如虹！！

級別: 家園常客

精華主題: 0
發帖數量: 535 個
工控威望: 772 點
下載積分: 5157 分
在線時間: 361(小時)
注冊時間: 2009-08-09
最后登錄: 2025-04-20
查看ysz0377的主題 / 回貼

樓主發表于: 2010-08-30 22:50

只看樓主 | 小中大

圖片：

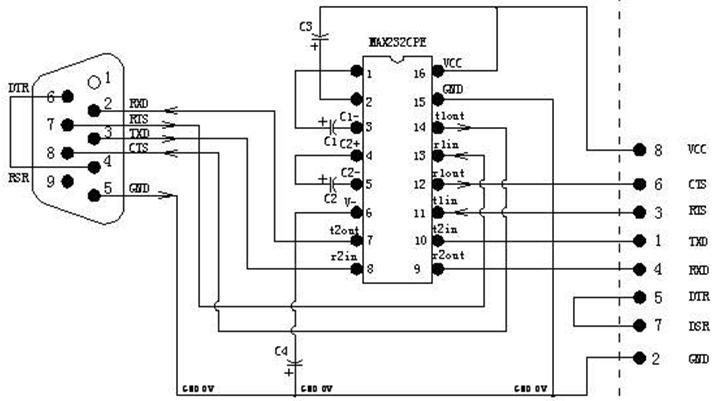

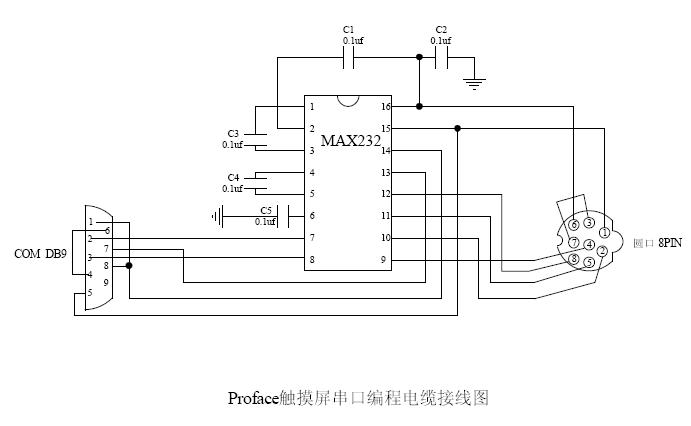

各位老師，下面是兩個PROFACE串口編程電纜圖,究竟哪一個正確？？？

小勝靠智，大勝靠德，厚積薄發，氣勢如虹！！

子丑寅卯9

好鋼是煉出來的; 好妞是泡出來的!

級別: 網絡英雄

精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的主題 / 回貼

1樓發表于: 2010-09-03 14:44

只看該作者 | 小中大

第一個絕對正確,我做過并試驗過,效果好得很,第二個就不清楚了.

（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。

lxy8517

級別: 探索解密

精華主題: 0
發帖數量: 35 個
工控威望: 116 點
下載積分: 1246 分
在線時間: 8(小時)
注冊時間: 2010-08-31
最后登錄: 2013-07-04
查看lxy8517的主題 / 回貼

2樓發表于: 2010-09-03 17:09

只看該作者 | 小中大

第一個正確，

djf3000

活到老學到老

級別: 略有小成

精華主題: 0
發帖數量: 238 個
工控威望: 418 點
下載積分: 1993 分
在線時間: 64(小時)
注冊時間: 2011-03-18
最后登錄: 2018-12-03
查看djf3000的主題 / 回貼

3樓發表于: 2011-04-09 17:49

只看該作者 | 小中大

其實都正確,只是圓頭8針的編號剛好相反,第一個圖從右下開始數,第二個從左下開始數.對嗎?

fielite

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fielite的主題 / 回貼

4樓發表于: 2011-04-09 19:55

只看該作者 | 小中大

第一個正確
