臺達伺服電機B2怎么設置哪個接Y0頻率哪個接Y1脈沖具體怎么接線

lylisrd

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 134 點
下載積分: 1038 分
在線時間: 25(小時)
注冊時間: 2017-03-24
最后登錄: 2019-01-07
查看lylisrd的主題 / 回貼

1樓發表于: 2017-04-25 17:22

只看該作者 | 小中大

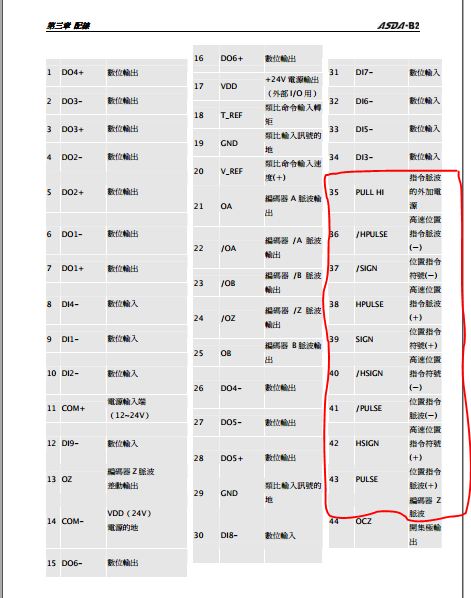

主要是看你對伺服的設置了，臺達的B2有好幾種工作模式的啊紅色圈圈主要的接脈沖和方向的地方

3376824569

532829024

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 217 點
下載積分: 2986 分
在線時間: 91(小時)
注冊時間: 2016-09-13
最后登錄: 2024-05-09
查看3376824569的主題 / 回貼

2樓發表于: 2017-04-25 20:06

只看該作者 | 小中大

41角接Y0
37角接Y1
11和17短接
14接0v
9角使能，使用就和14角形成回路開關使能！不使用就伺服設置伺服常閉
43和39角是脈沖和方向正端，接+5v
plc輸出公共端接0v
這樣伺服就可以位置控制！

wangxiweng

做到老，學到老，還有三樁學不到。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 334 個
工控威望: 490 點
下載積分: 4105 分
在線時間: 180(小時)
注冊時間: 2013-06-17
最后登錄: 2025-03-24
查看wangxiweng的主題 / 回貼

3樓發表于: 2017-10-23 22:56

只看該作者 | 小中大

學習了，學習了，

學者

xiaoyan88

級別: 網絡英雄

發送短信
加為好友

精華主題: 1 篇
發帖數量: 433 個
工控威望: 6840 點
下載積分: 4532 分
在線時間: 497(小時)
注冊時間: 2009-01-06
最后登錄: 2024-11-30
查看xiaoyan88的主題 / 回貼

4樓發表于: 2017-10-24 08:33

只看該作者 | 小中大

對

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3455 個
工控威望: 20994 點
下載積分: 32820 分
在線時間: 1797(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-10
查看tkggtdkjpl的主題 / 回貼

5樓發表于: 2017-10-24 10:45

只看該作者 | 小中大

引用
引用第2樓3376824569于2017-04-25 20:06發表的 :
41角接Y0
37角接Y1
11和17短接
14接0v
9角使能，使用就和14角形成回路開關使能！不使用就伺服設置伺服常閉
.......

PULLHI 接 +24 V
方向脈沖直接接PLC輸出，誰還去找5V電源？？？
手冊要看就看完

自動化單機，生產線，項目編程調試！

在奮斗的年代

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 119 個
工控威望: 218 點
下載積分: 29104 分
在線時間: 127(小時)
注冊時間: 2016-01-05
最后登錄: 2023-11-06
查看在奮斗的年代的主題 / 回貼

6樓發表于: 2017-10-31 16:39

只看該作者 | 小中大

同樓上的
