工控人家園 西門子工控論壇 跪求！幫忙看一下西門子S5程序，特別是紅框內部分

spring1998

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看spring1998的主題 / 回貼

樓主發表于: 2011-10-05 23:39

只看樓主 | 小中大

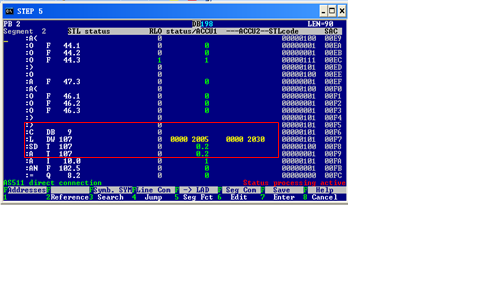

圖片：

跪求！幫忙看一下西門子S5程序，特別是紅框內部分，那個大哥講解一下！謝謝拉

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160550 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-02
查看sjm213的主題 / 回貼

1樓發表于: 2011-10-05 23:51

只看該作者 | 小中大

刪掉一個小圖的主題
--------------------------------------
兩大段并聯的觸點串聯，之后的觸點也是串聯之后輸出Q8.2。
---------------------------------------
紅框內的主要作用是得到一個計時器T107而已，T107的值即為DB9.DBW107的值。。

本帖最近評分記錄：

下載積分:+1(spring1998)

spring1998

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看spring1998的主題 / 回貼

2樓發表于: 2011-10-06 00:11

只看該作者 | 小中大

謝謝啊，謝謝好長時間的幫助

spring1998

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看spring1998的主題 / 回貼

3樓發表于: 2011-10-06 00:13

只看該作者 | 小中大

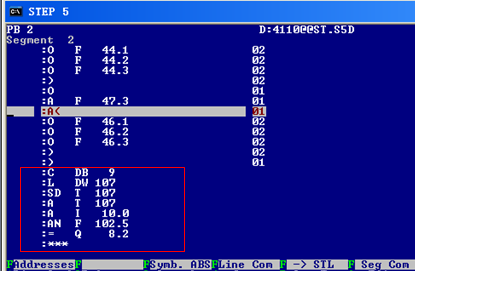

圖片：

壇主大哥，再幫我看一下這個

spring1998

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看spring1998的主題 / 回貼

4樓發表于: 2011-10-06 00:18

只看該作者 | 小中大

這是我們單位一臺S5，現在有問題這段程序里面Q8.2與Q8.1，我覺得應該是輪換輸出的，因為它是雙速風機，帶動一個皮閥用來不停變速振動物料的，現在的問題是手動不行，可是自動能用！
請教了！Q8.1與Q8.2同時輸出，我覺得不太對。
謝謝！

spring1998

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看spring1998的主題 / 回貼

5樓發表于: 2011-10-06 00:21

只看該作者 | 小中大

這是我程序里面抓的圖，見笑了

附件：

S5抓圖.rar (128 K) 下載次數:20
網站提示: 請不要用迅雷下載附件，容易出錯

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160550 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-02
查看sjm213的主題 / 回貼

6樓發表于: 2011-10-06 12:08

只看該作者 | 小中大

參考一下雙速電機的控制方法：http://www.bizsrc.cn/read-gktid-106404.html
同時輸出是否正常要看電機控制電路。
