工控人家園 西門子工控論壇 請教S7-300硬件組態DO絕對地址問題

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

樓主發表于: 2008-06-17 10:56

只看樓主 | 小中大

圖片：

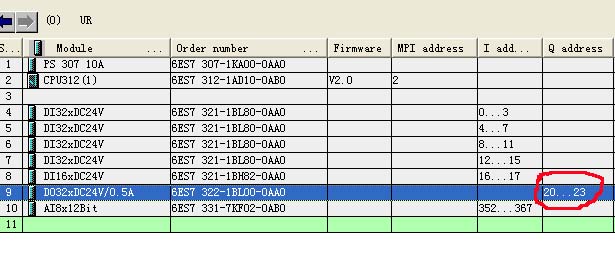

最近在做一個柜子PLC及各模塊型號如圖,第9 Solt是DO32*DC24V/0.5A

在我這臺機上給出的地址是Q20.0~Q23.7,在另外一臺機上組態給出的地址是Q17.0~Q19.7

對同樣型號的模塊組態為什么會出現不同的地址?

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 8723 分
在線時間: 9641(小時)
注冊時間: 2006-09-13
最后登錄: 2025-04-25
查看cvlsam的主題 / 回貼

1樓發表于: 2008-06-17 12:57

只看該作者 | 小中大

依據模塊所插的位置不同，地址就會有所差異，您現在插在10槽，如果您改插在4槽的話，地址就是0.。。3了。

地址根據PLC模塊的排列順序的不同依次排列。

以上!

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160470 分
在線時間: 3227(小時)
注冊時間: 2007-11-21
最后登錄: 2025-04-24
查看sjm213的主題 / 回貼

2樓發表于: 2008-06-17 13:32

只看該作者 | 小中大

是系統自動分配生成的的地址嗎？

要是修改過就沒什么好說的了。

bhqt

級別: 論壇版主

發送短信
加為好友

精華主題: 6 篇
發帖數量: 254 個
工控威望: 5338 點
下載積分: 8391 分
在線時間: 57(小時)
注冊時間: 2007-04-11
最后登錄: 2023-11-24
查看bhqt的主題 / 回貼

3樓發表于: 2008-06-17 14:07

只看該作者 | 小中大

300系統含2DP接口的CPU，都可以自己更改地址。
方法：雙擊4~11槽中模塊，選擇地址欄，取消系統默認復選框后，地址框變成文本狀態可自行更改。

從明天起,做個幸福的人,騎馬劈柴周游世界;
從明天起,關心糧食和蔬菜,有一所房子,面朝大海,春暖花開

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

4樓發表于: 2008-06-17 14:52

只看該作者 | 小中大

Q20.0~Q30.7是系統自動分配的,正如版主所講,可以更改的.能得到"cvlsam" "sjm213"和版主

三位的共同指點,真是太感激了.我原來一直在做接線工作,最近有機會近距離接觸PLC.老板出圖

時已經分配好了,我想搞清楚怎么和他不一樣,現在好了.

lqiuhua

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 67 個
工控威望: 184 點
下載積分: 671 分
在線時間: 2(小時)
注冊時間: 2008-06-16
最后登錄: 2022-04-20
查看lqiuhua的主題 / 回貼

5樓發表于: 2008-06-24 19:13

只看該作者 | 小中大

謝謝大家相互分享經驗
