樓主發表于: 2014-09-03 23:18

只看樓主 | 小中大

這種編程方式可以有循環 選擇什么的.. 梯形圖就只是順序控制.

只要對計算機高級編程有學習過的童鞋應該隨便學學都能掌握..

很方便的一種編程方式.怎么沒有在論壇里見有人討論過.

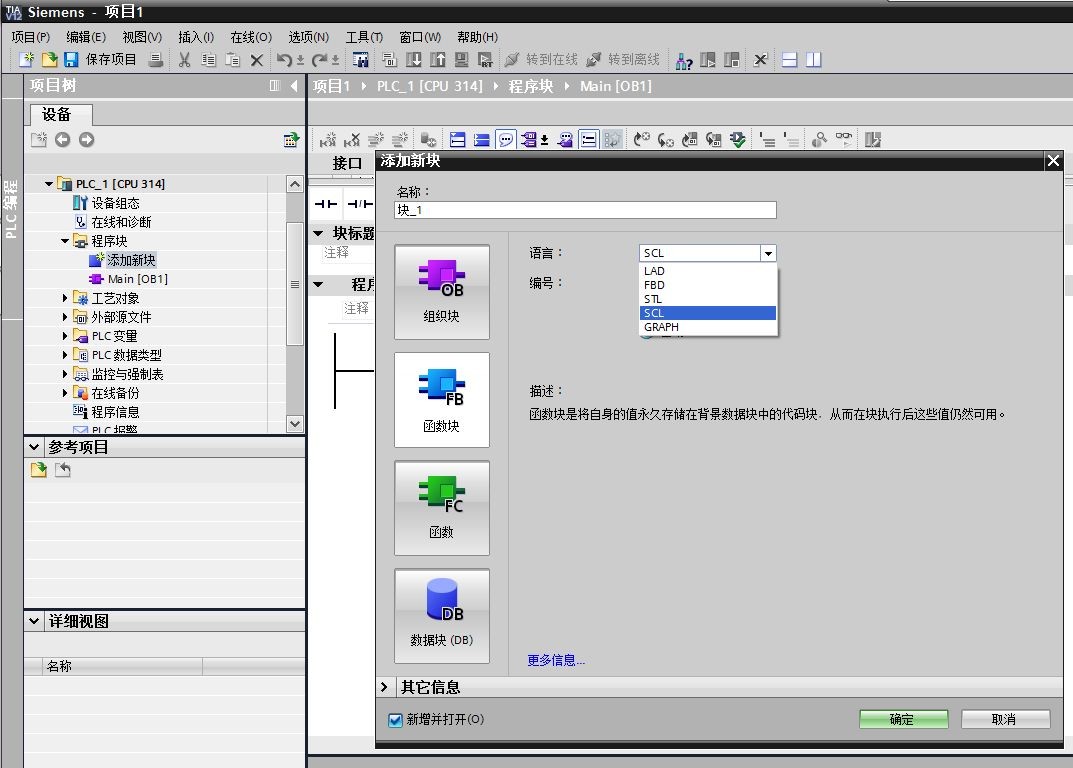

這種編程方式是專業版的s7自帶的...

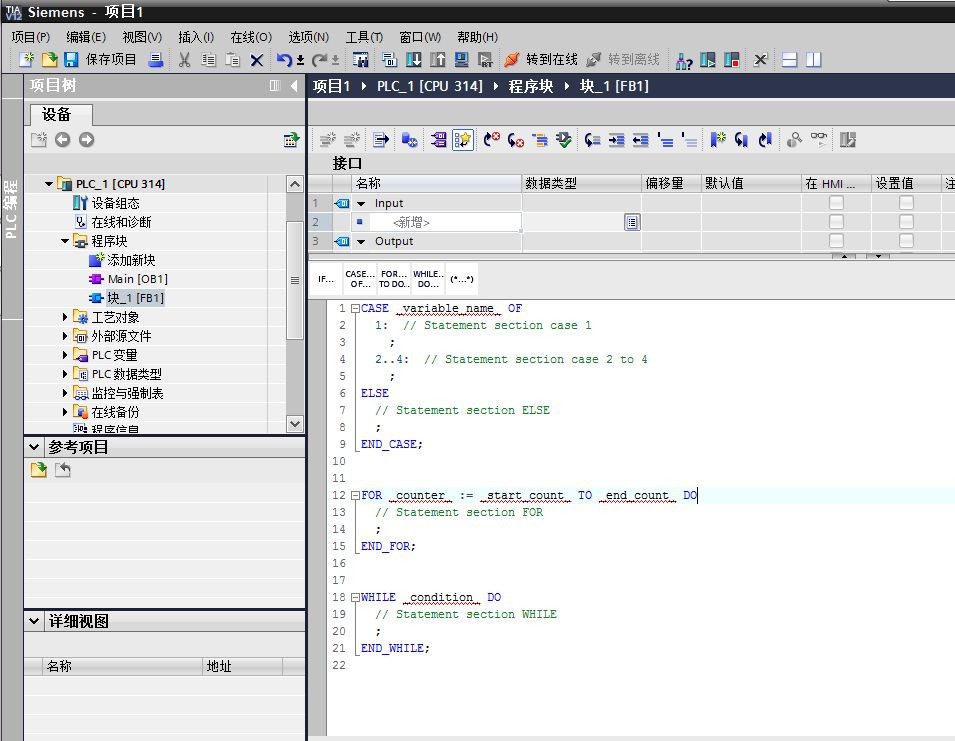

這個是博圖 v12的截圖

如果沒有可以下載安裝包.

address.txt (1 K) 下载次数:65

[ 此帖被xyz444在2014-09-03 23:24重新編輯 ]

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6799 個
工控威望: 38403 點
下載積分: 9145 分
在線時間: 9650(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-07
查看cvlsam的主題 / 回貼

1樓發表于: 2014-09-04 08:59

只看該作者 | 小中大

引用
引用樓主xyz444于2014-09-03 23:18發表的西門子plc scl編程 :
這種編程方式可以有循環 選擇什么的.. 梯形圖就只是順序控制.

只要對計算機高級編程有學習過的童鞋應該隨便學學都能掌握..

[attachment=125519]
.......

為何得出梯形圖只有順序控制這個結論？

比較+跳轉就能使得梯形圖構建出：WHILE，REPEAT，F(xiàn)OR循環結構。

西門子梯形圖的軟肋是不能間接尋址，這一點需要STL語言來彌補。

Good Luck～
