樓主  發表于: 2009-06-12 13:31

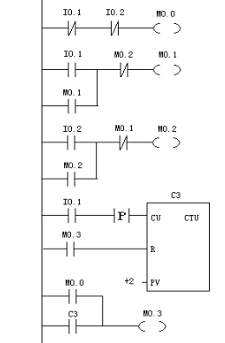

圖片：
圖片：
圖片：
圖片：
這個圖怎么個意思能不能給個詳細的說明呀。謝謝了。
[ 此帖被sjm213在2009-06-12 14:22重新編輯 ]
fx-n系列編程
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fx-n系列編程的 主題 / 回貼
1樓  發表于: 2009-06-12 13:34
這是好像是西門子的梯形圖吧
even1215
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看even1215的 主題 / 回貼
2樓  發表于: 2009-06-12 13:37
西門子的。誰能分步給介紹一下啊。
even1215
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看even1215的 主題 / 回貼
3樓  發表于: 2009-06-12 13:42
還有誰能畫實物模型與PLC的硬件連接圖啊？
小侯
小侯
級別: 工控俠客
精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8593 分
在線時間: 511(小時)
注冊時間: 2008-10-17
最后登錄: 2025-04-30
查看小侯的 主題 / 回貼
4樓  發表于: 2009-06-12 13:43
除了用到功能方塊以外的步序應該不難懂
只是ab接點觸發使得輔助繼電器觸發
功能方塊要查說明書才知道

連接硬件電路圖用autocad畫吧
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160530 分
在線時間: 3227(小時)
注冊時間: 2007-11-21
最后登錄: 2025-04-29
查看sjm213的 主題 / 回貼
5樓  發表于: 2009-06-12 14:22
需要給出工藝過程或說明用于什么設備上以利于分析。

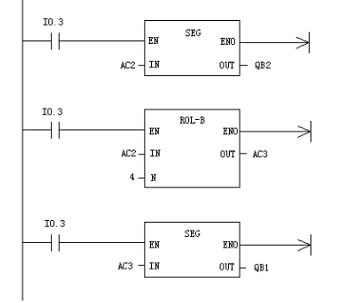

程序本身只是實現計數功能，C6以下的部分主要用于將C6計數值經QB1、QB2通過七段碼顯示器顯示出來。
even1215
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看even1215的 主題 / 回貼
6樓  發表于: 2009-06-12 14:42
還有誰還能提供一篇10來頁的關于plc的英文文獻及翻譯呀。謝謝了。
湛江菜
興趣是最好的老師
級別: 略有小成
精華主題: 0
發帖數量: 160 個
工控威望: 274 點
下載積分: 743 分
在線時間: 214(小時)
注冊時間: 2008-12-10
最后登錄: 2024-05-02
查看湛江菜的 主題 / 回貼
7樓  發表于: 2009-06-12 19:11
這個圖怎么個意思能不能給個詳細的說明呀。謝謝了。
xltnt
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xltnt的 主題 / 回貼
8樓  發表于: 2009-06-12 21:48
挺簡單的一個程序
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160530 分
在線時間: 3227(小時)
注冊時間: 2007-11-21
最后登錄: 2025-04-29
查看sjm213的 主題 / 回貼
9樓  發表于: 2009-06-12 22:30

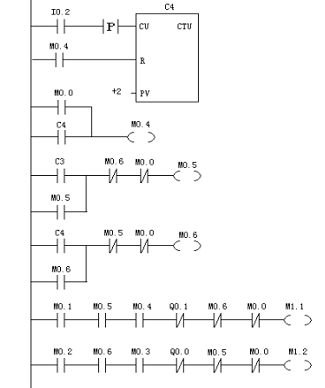

C6以上是正、反計數用。動作流程比較奇怪。I0.1先On則C6只能加，I0.2先On則C6只能減。加的時候動作順序只能是：（1）I0,1  ON  （2）I0.2  ON    （3）I0,1 ON  （4）I0,2  ON  此時C6為1  。以后I0.2每ON兩次C6數值加1  。

C6之后的程序好像是將C6中計數值（0~99）用QB1、QB2顯示出來(但是也要用到*AC1將C6的值取出來)。能顯示兩位數。但I0.3同時又將C6復位了……

程序中Q0.0 、 Q0.1 沒有交代條件，卻在M1.1  M1.2中使用到了，可見程序并不完整。不結合實際動作無法判定其意義。
[ 此帖被sjm213在2009-06-12 23:06重新編輯 ]
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的 主題 / 回貼
10樓  發表于: 2009-06-13 09:59
摟上說的補充:看起來好似一個智力比賽的游戲程序.沒有實際意義.可能是那個學校的考試題目.
wl2009
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wl2009的 主題 / 回貼
11樓  發表于: 2009-06-14 08:39
這個好像是s7-200的，指令與300不太一樣，看不太懂啊
