樓主發表于: 2010-06-27 15:29

只看樓主 | 小中大

我是初學者，在學校的時候?qū)W的只是簡單的梯形圖編程，我想通過文本方便修改定時器、計數器等數值，請問能不能實現，哪位能給個詳細的步驟（S7-200，TD-400C），相關資料我也看了一些，不過都是輕描淡寫的，根本用不上，主要是地址不知道怎么填（就是VW0那），怎樣才能讓文本上顯示的和程序里的定時器“時間”、計數器“次數”對應，望高手指點，小弟感激涕零！

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160500 分
在線時間: 3227(小時)
注冊時間: 2007-11-21
最后登錄: 2025-04-28
查看sjm213的主題 / 回貼

1樓發表于: 2010-06-27 15:52

只看該作者 | 小中大

您還沒推敲出來？

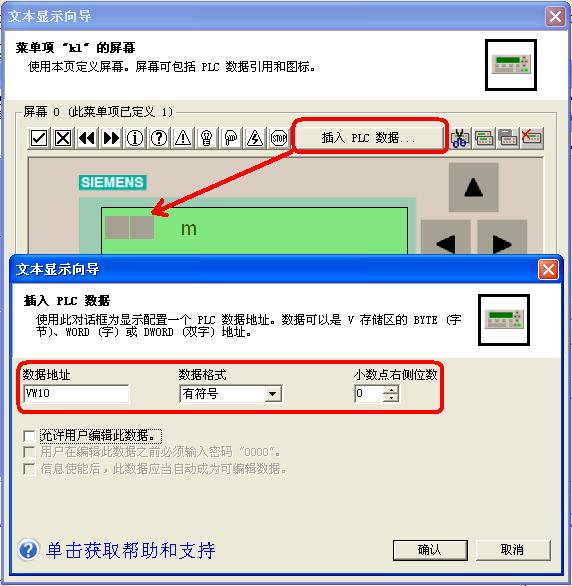

如圖：

用“插入PLC數據”就可以調出填寫具體數據的對話框，在這里你可以設置VB,VW或VD等，以及其詳細內容。
并且不選擇“允許用戶編輯此數據”，那么這個地址就可以用來顯示PLC內部值；如果選中了就可以用來設置PLC相應地址的數據。
您在程序中要做的，僅僅是將數據從您在TD上設置好的地址中MOVE進來或者M(jìn)OVE出去，如此而已。

樓主留言：

這樣一說我，我明白多了，高手指點就是不一樣，多謝！

chen1234567

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看chen1234567的主題 / 回貼

2樓發表于: 2010-09-13 22:26

只看該作者 | 小中大

不是太明白啊，初學

qianxing2010

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qianxing2010的主題 / 回貼

3樓發表于: 2010-09-23 14:50

只看該作者 | 小中大

學習了,高手
