樓主發表于: 2022-03-18 15:49

只看樓主 | 小中大

圖片：

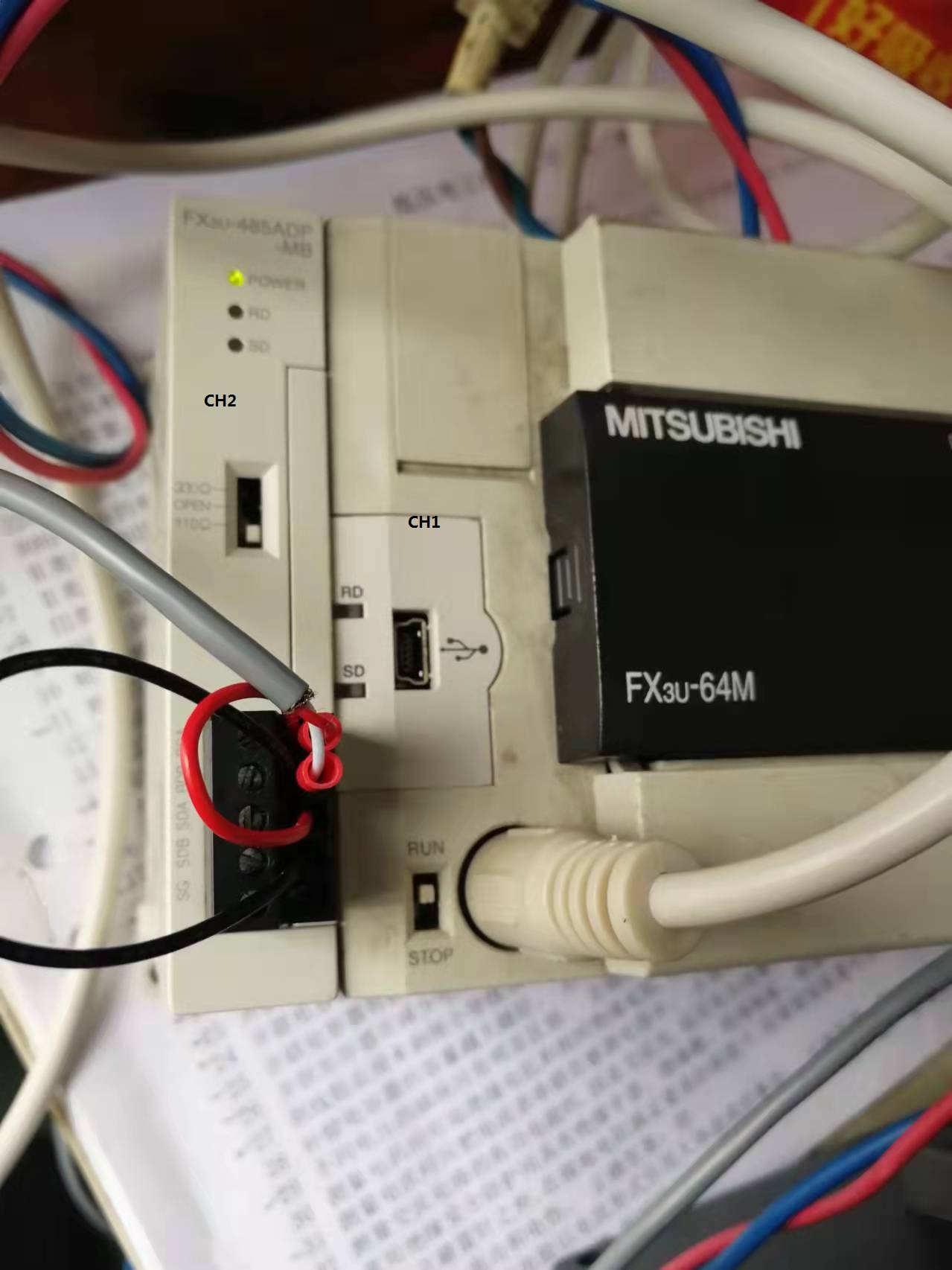

請教：FX3U的PLC怎樣與MCGS屏做485連接，注意不是PLC那個編程口與MCGS的422連接
屏連接了PLC的編程口后就無法進行PLC監控了，所以才用PLC的485通訊。

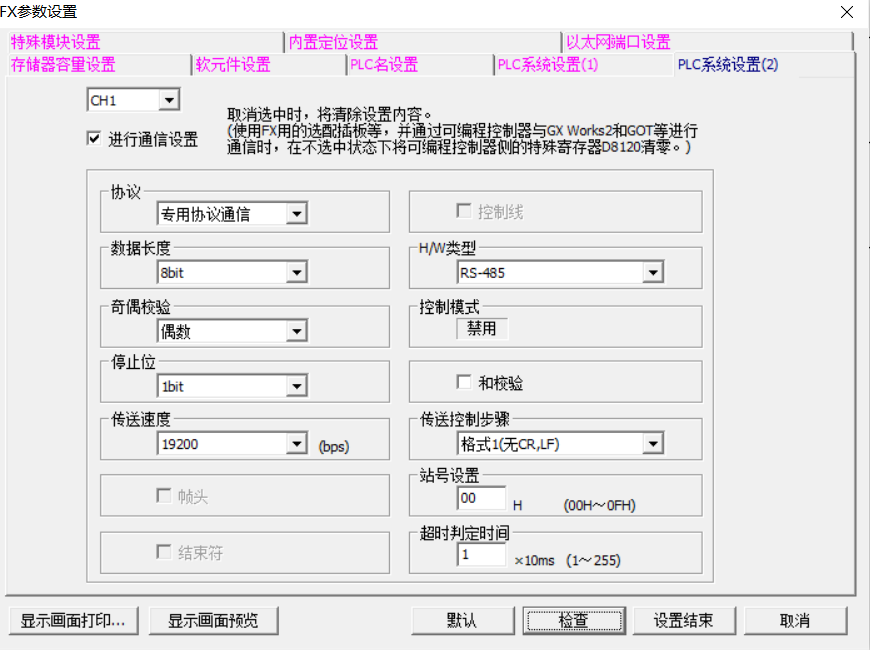

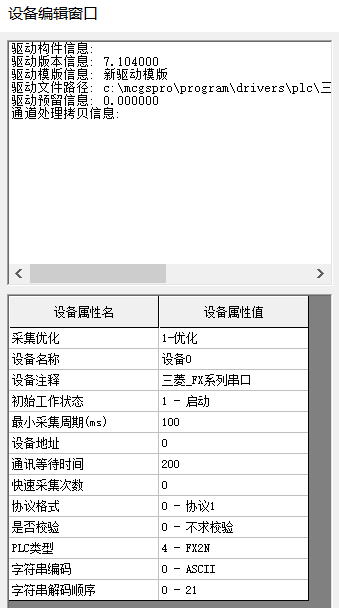

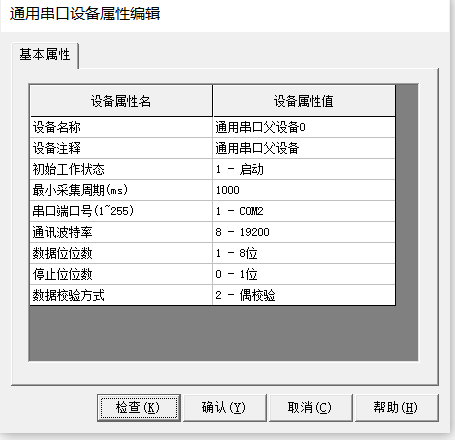

各種設置如圖所示，錯在哪里？怎么一直無法連接上屏?PLC這邊的AD/RD燈也不亮

[ 此帖被pxchj在2022-03-18 17:06重新編輯 ]

pxchj

可能是個菜鳥，僅此而已！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 232 點
下載積分: 757 分
在線時間: 22(小時)
注冊時間: 2007-11-23
最后登錄: 2024-02-14
查看pxchj的主題 / 回貼

1樓發表于: 2022-03-18 17:09

只看該作者 | 小中大

MCGS屏的引腳連接是7+/8-

trdbl

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 193 點
下載積分: 544 分
在線時間: 129(小時)
注冊時間: 2009-11-15
最后登錄: 2025-03-25
查看trdbl的主題 / 回貼

2樓發表于: 2022-03-21 22:56

只看該作者 | 小中大

mcgs觸摸屏那么經濟實惠，為什么不上帶WiFi模塊的呢？直接用調試助手，什么線都不用，又能下觸摸屏程序也可下plc程序
