工控人家園 觸摸屏技術論壇 威綸通下載后為什么沒有圖片呢

kcai_fly

級別: 略有小成

精華主題: 0
發帖數量: 174 個
工控威望: 268 點
下載積分: 2674 分
在線時間: 141(小時)
注冊時間: 2018-01-26
最后登錄: 2025-04-03
查看kcai_fly的主題 / 回貼

樓主發表于: 2018-09-17 21:38

只看樓主 | 小中大

圖片：

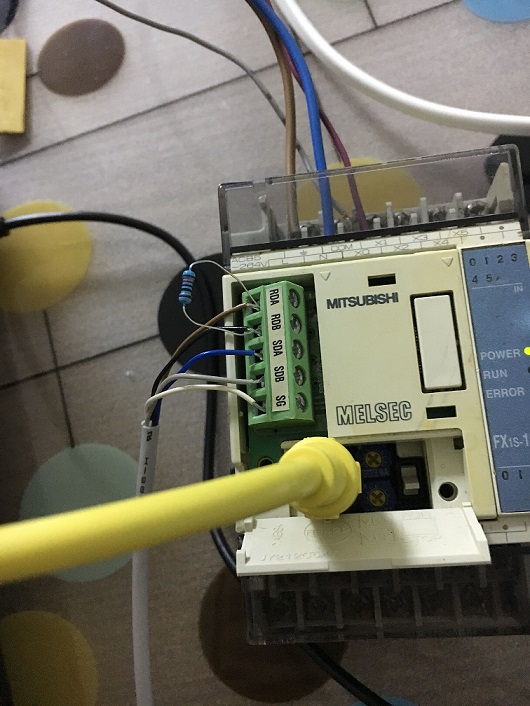

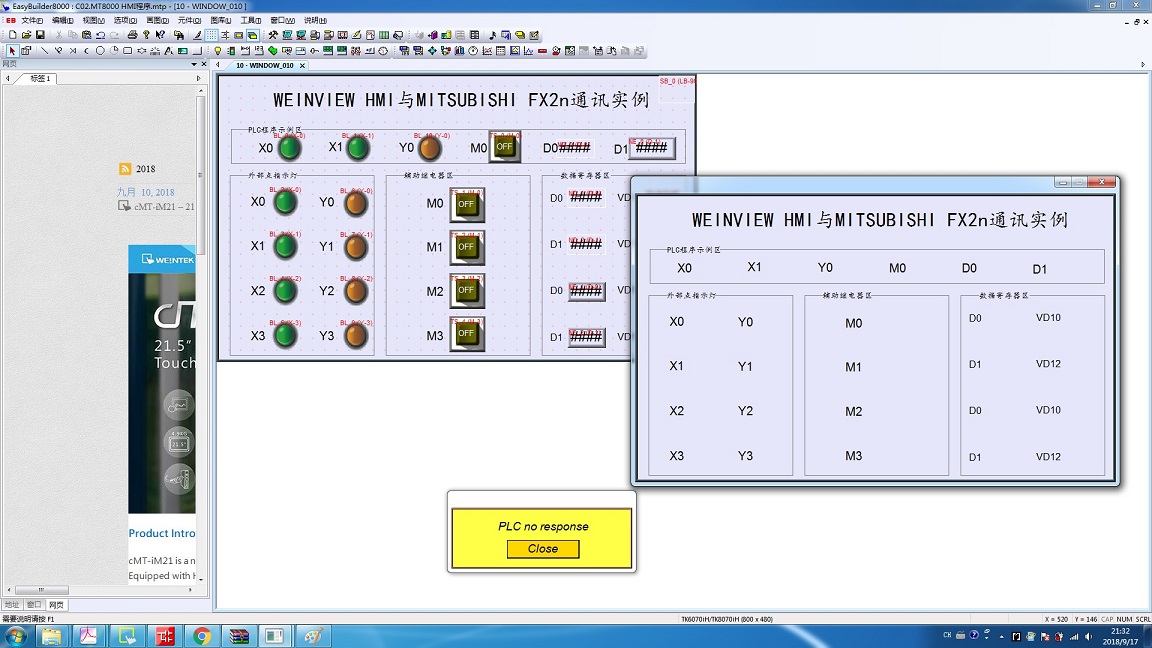

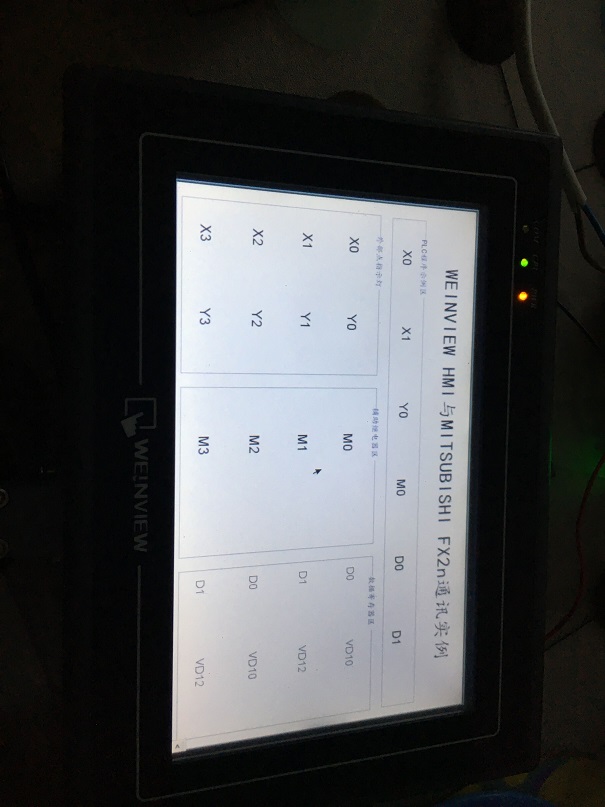

用EB中的示例程序下載到威屏里后，為什么按鈕和指示燈的圖片都沒有呢？屏和PLC用RS485 4W方式連接，是否要加終端電阻呢？手頭沒有110R的加了個120R的，是否有影響呢？屏上顯示的也是沒有按鈕和燈圖形的，而且也連接不上PLC，好頭痛啊！麻煩高人指點一下！

[ 此帖被kcai_fly在2018-09-17 21:44重新編輯 ]

往事如風

科技改變制造

級別: 網絡英雄

精華主題: 0
發帖數量: 11669 個
工控威望: 19062 點
下載積分: 13671 分
在線時間: 2746(小時)
注冊時間: 2013-01-31
最后登錄: 2025-04-23
查看往事如風的主題 / 回貼

1樓發表于: 2018-09-17 21:51

只看該作者 | 小中大

沒有和PLC通訊成功

三人行者必有我師，擇其善者而從之

kcai_fly

級別: 略有小成

精華主題: 0
發帖數量: 174 個
工控威望: 268 點
下載積分: 2674 分
在線時間: 141(小時)
注冊時間: 2018-01-26
最后登錄: 2025-04-03
查看kcai_fly的主題 / 回貼

2樓發表于: 2018-09-17 21:57

只看該作者 | 小中大

引用
引用第1樓往事如風于2018-09-17 21:51發表的 :
沒有和PLC通訊成功

屏和PLC確實沒有連接成功，也有警報提示。但為什么屏的程序里面沒有按鈕和指示燈的圖片呢？用USB從電腦往屏里下程序時沒有提示錯誤啊。

渣渣暉

學海無涯，苦中作樂···

級別: 略有小成

精華主題: 0
發帖數量: 136 個
工控威望: 205 點
下載積分: 1536 分
在線時間: 68(小時)
注冊時間: 2018-07-25
最后登錄: 2025-04-08
查看渣渣暉的主題 / 回貼

3樓發表于: 2018-09-18 20:17

只看該作者 | 小中大

因為你沒有正確和PLC通訊上，正常通訊之后，顯示就正常了，你設置好通訊方式。

Hello,你快樂嗎？
