樓主發表于: 2024-01-19 10:03

各位大神好
小弟現在遇到一個難題   需要一臺觸摸屏控制2臺PLC  兩臺PLC之間數據還要進行交互
都是三菱   GS2107觸摸屏  兩臺Q系列PLC(一臺PLC是232和觸摸屏連接  一臺PLC 以太網和觸摸屏連接）
請問一下  應該怎么配置呀

每天學習一點點

13590724391

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 158 點
下載積分: 1147 分
在線時間: 66(小時)
注冊時間: 2022-12-31
最后登錄: 2025-03-20
查看13590724391的主題 / 回貼

1樓發表于: 2024-01-20 10:55

只看該作者 | 小中大

2臺觸摸屏和QPLC連接使用以太網設置不同ip

zsfjn

zsfjn

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 152 個
工控威望: 346 點
下載積分: 2772 分
在線時間: 271(小時)
注冊時間: 2009-05-25
最后登錄: 2025-04-20
查看zsfjn的主題 / 回貼

2樓發表于: 2024-01-20 11:50

只看該作者 | 小中大

不復雜呀，我很早就這樣搞了，一臺設備多軸控制，一臺PLC不夠，用兩臺PLC，不要求速度的數據，
MCGS的觸摸屏直接交互，也不用擴展通訊口了。
但是三菱的觸摸屏沒用過

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8290 個
工控威望: 10424 點
下載積分: 21205 分
在線時間: 3083(小時)
注冊時間: 2007-03-01
最后登錄: 2025-04-27
查看guochunyi的主題 / 回貼

3樓發表于: 2024-01-20 15:45

只看該作者 | 小中大

三菱的很方便,直接把兩個PLC分別設置為不同的站號地址就行了.
例如: 想寫D0數據到某個PLC,但兩個PLC里面,都有D0這個地址,
可以選擇是寫入哪一個站號的PLC內.選擇的站號不同,則寫入的PLC就不同.

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

gz068909

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 287 點
下載積分: 1015 分
在線時間: 71(小時)
注冊時間: 2017-12-23
最后登錄: 2025-04-27
查看gz068909的主題 / 回貼

4樓發表于: 2024-01-29 23:36

只看該作者 | 小中大

是這樣的   我只有一臺觸摸屏
目前有兩臺PLC  暫時命名  PLC1和PLC2
例如：想將PLC1中的D0數據通過觸摸屏做交互  PLC2可直接訪問到PLC1中D0的數據

每天學習一點點

jnbb001

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 108 點
下載積分: 536 分
在線時間: 12(小時)
注冊時間: 2010-12-08
最后登錄: 2024-04-12
查看jnbb001的主題 / 回貼

5樓發表于: 2024-01-30 09:45

只看該作者 | 小中大

如果兩臺PLC 都是三菱的，你可以問下官網，應該有方便的方式。如果還不行那就在屏上轉換下。如屏上一個參數LW0先去讀PLC1的D0再把LW0的值賦給PLC2的D0。

皮五

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 729 個
工控威望: 2760 點
下載積分: 1121 分
在線時間: 398(小時)
注冊時間: 2007-07-14
最后登錄: 2025-04-27
查看皮五的主題 / 回貼

6樓發表于: 2024-02-01 13:17

只看該作者 | 小中大

可以通過觸摸屏來讀取，就是你要能接收最小100ms的宏指令運行周期
規劃好要讀取PLC1的范圍Dx~Dy,寫入到PLC2的Da~Db；
威綸通用getdata（Dx），setdata(Da);
mcgs直接賦值Da=Dx，
如果要讀取的寄存器比較多，可以用數組來做

wenqing1012

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 644 個
工控威望: 803 點
下載積分: 2434 分
在線時間: 482(小時)
注冊時間: 2006-11-03
最后登錄: 2025-04-27
查看wenqing1012的主題 / 回貼

7樓發表于: 2024-02-04 15:22

只看該作者 | 小中大

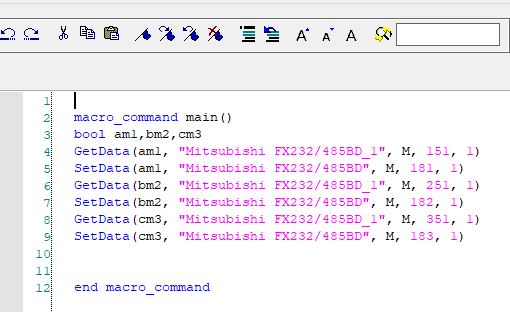

圖片：

這是威綸的

機會是自己創造的！

gz068909

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 287 點
下載積分: 1015 分
在線時間: 71(小時)
注冊時間: 2017-12-23
最后登錄: 2025-04-27
查看gz068909的主題 / 回貼

8樓發表于: 2024-02-19 16:26

只看該作者 | 小中大

引用
引用第1樓13590724391于2024-01-20 10:55發表的 :
2臺觸摸屏和QPLC連接使用以太網設置不同ip

謝謝回答

每天學習一點點

gz068909

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 287 點
下載積分: 1015 分
在線時間: 71(小時)
注冊時間: 2017-12-23
最后登錄: 2025-04-27
查看gz068909的主題 / 回貼

9樓發表于: 2024-02-19 16:27

只看該作者 | 小中大

引用
引用第7樓wenqing1012于2024-02-04 15:22發表的 :
這是威綸的

前面一直沒有什么思路學習一下

每天學習一點點

混飯吃

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 104 個
工控威望: 192 點
下載積分: 499 分
在線時間: 68(小時)
注冊時間: 2015-01-17
最后登錄: 2025-04-27
查看混飯吃的主題 / 回貼

10樓發表于: 2024-02-19 17:28

只看該作者 | 小中大

設置一下就行很方便的
